Запасные педаль — HITACHI EX12

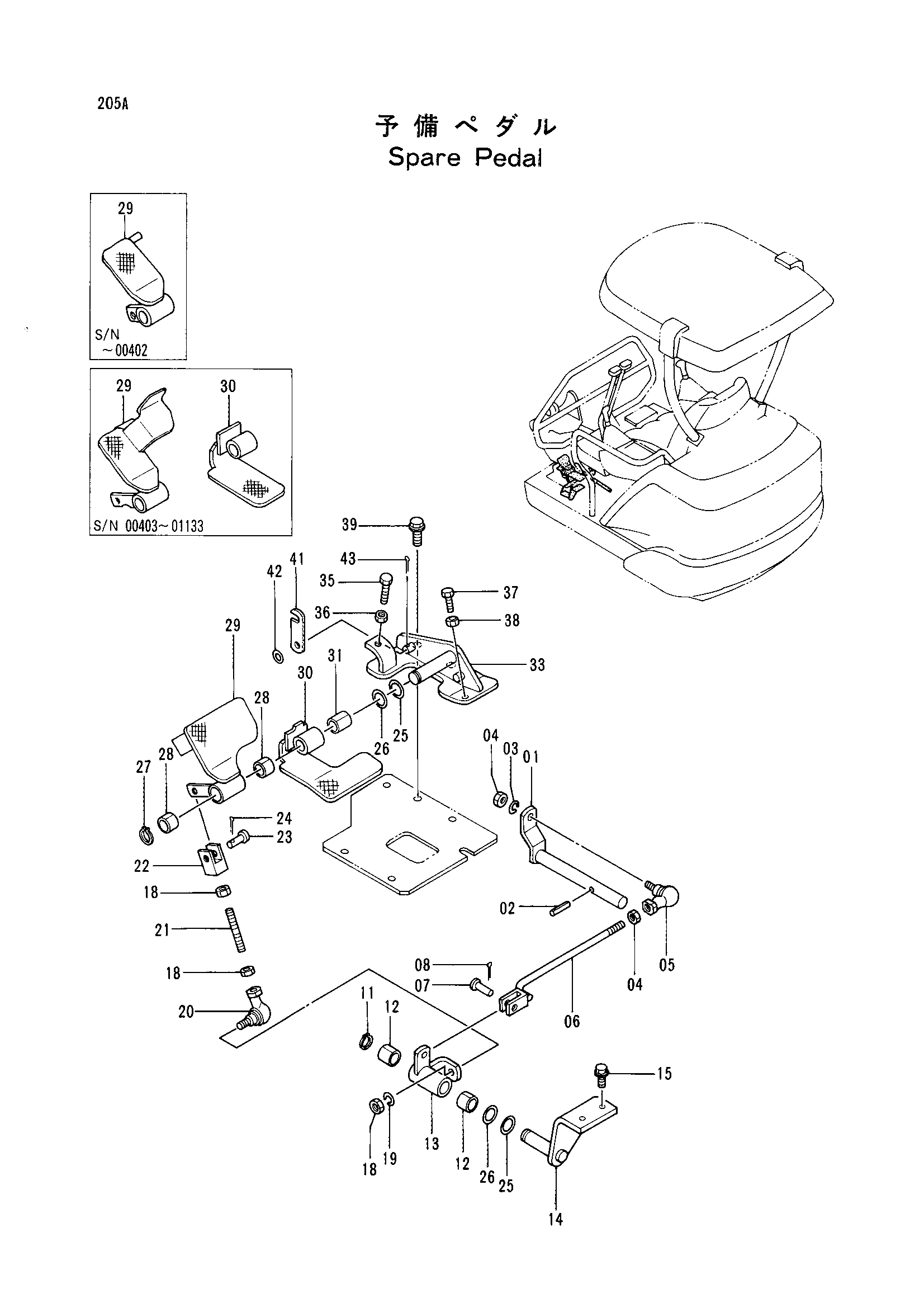

Заводская схема «Запасные педаль» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053033 | Вал | 1 |
| 02 | 967380 | Пружинный штифт | 1 |
| 03 | A590908 | Пружинная шайба | 1 |
| 04 | M500807 | Гайка | 2 |
| 05 | 4287792 | Шарнир | 1 |
| 06 | 9738549 | Шток | 1 |
| 07 | A740821 | Палец | 1 |
| 08 | A762016 | Шплинт | 1 |
| 11 | 991338 | Стопорное кольцо | 1 |
| 12 | 4280301 | Втулка | 2 |
| 13 | 8053032 | Рукоять | 1 |
| 14 | 8053031 | Кронштейн рукоять | 1 |
| 15 | J020820 | Болт с шайбой | 2 |
| 18 | M500807 | Гайка | 3 |
| 19 | A590908 | Пружинная шайба | 1 |
| 20 | 4287792 | Шарнир | 1 |
| 21 | 4291872 | Шток | 1 |
| 21 | 4323223 | Шток | 1 |
| 22 | M980832 | Концевой вилка | 1 |
| 23 | A740821 | Палец | 1 |
| 24 | A762016 | Шплинт | 1 |
| 25 | 4289754 | Регулировочная шайба 0.5 | 1 |
| 25 | 4289754 | Регулировочная шайба 0.5 | 2 |
| 26 | 4301181 | Регулировочная шайба 0.3 | 2 |
| 27 | 991338 | Стопорное кольцо | 1 |
| 28 | 4280301 | Втулка | 2 |
| 29 | 7027674 | Педаль F | 1 |
| 29 | 8053029 | Педаль F | 1 |
| 29 | 8055392 | Педаль F | 1 |
| 30 | 7027673 | Педаль R | 1 |
| 30 | 8053030 замена: 8055318 | Педаль R | 1 |
| 30 | 8055318 | Педаль R | 1 |
| 31 | 4280300 | Втулка | 1 |
| 33 | 7025260 замена: 7026538 | Кронштейн | 1 |
| 33 | 7026538 | Кронштейн | 1 |
| 33 | 7027672 | Кронштейн | 1 |
| 35 | 4294118 | Болт | 1 |
| 36 | M500807 | Гайка | 1 |
| 37 | 4294118 | Болт | 1 |
| 37 | J900620 | Болт | 1 |
| 38 | M500605 | Гайка | 1 |
| 38 | M500807 | Гайка | 1 |
| 39 | J020825 | Болт с шайбой | 2 |
| 41 | 4291873 | Пластина | 1 |
| 41 | 4291880 | Пластина | 1 |
| 42 | A590108 | Плоская шайба | 1 |
| 43 | A762016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
