Пол — HITACHI EX12

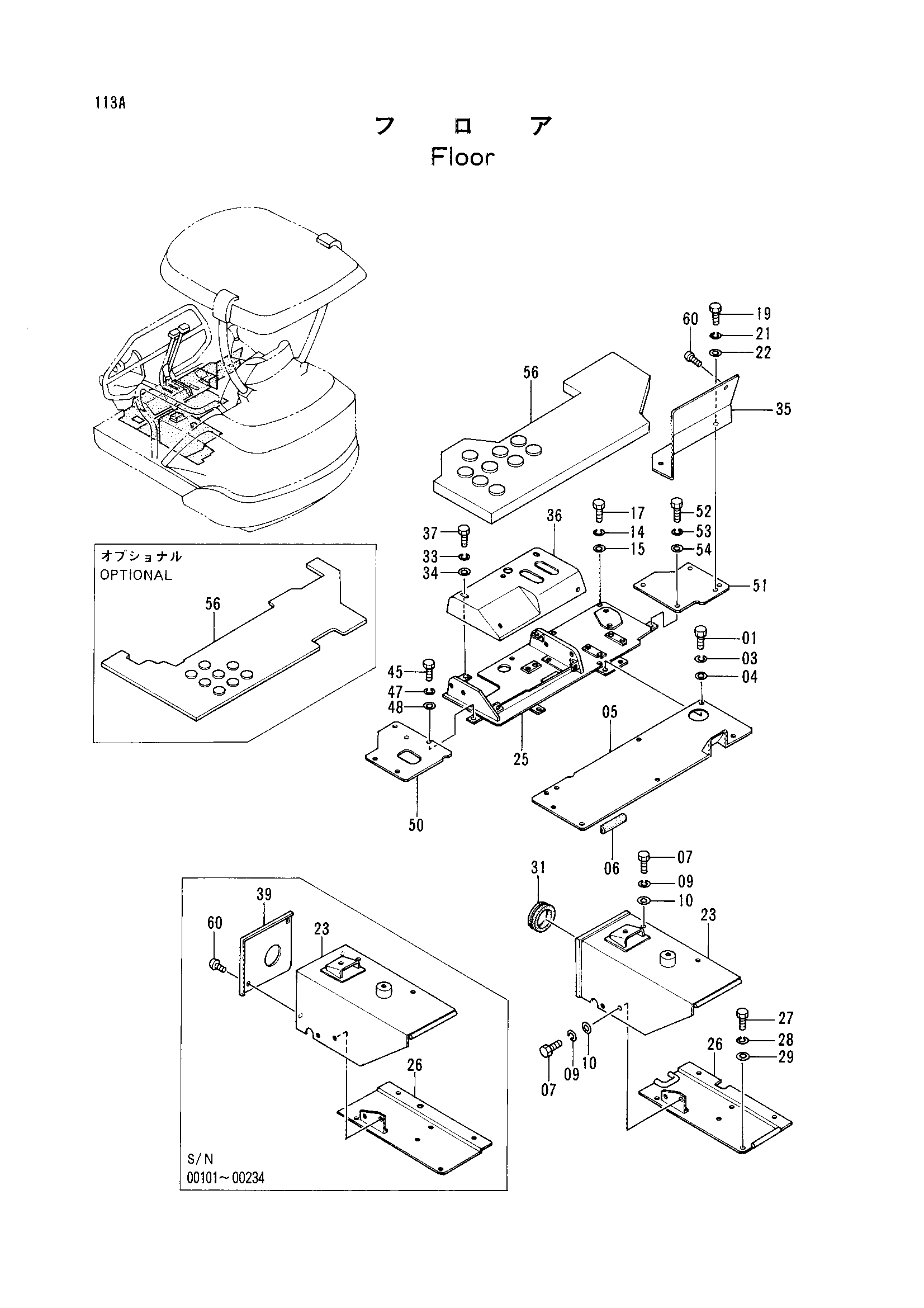

Заводская схема «Пол» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900820 | Болт | 6 |
| 03 | A590908 | Пружинная шайба | 6 |
| 04 | A590108 | Плоская шайба | 6 |
| 05 | 7025287 замена: 7026539 | Пластина | 1 |
| 05 | 7026539 | Пластина | 1 |
| 06 | 4289864 | Амортизатор | 1 |
| 07 | J900820 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 10 | A590108 | Плоская шайба | 4 |
| 14 | A590908 | Пружинная шайба | 6 |
| 15 | A590108 | Плоская шайба | 6 |
| 17 | J900820 | Болт | 6 |
| 19 | J900820 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | A590108 | Плоская шайба | 2 |
| 23 | 7024928 | Крышка | 1 |
| 23 | 8054373 | Крышка | 1 |
| 25 | 7025164 | Пластина | 1 |
| 26 | 8052228 | Пластина | 1 |
| 26 | 8054282 | Пластина | 1 |
| 27 | J900820 | Болт | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 29 | A590108 | Плоская шайба | 4 |
| 31 | 4299864 | Уплотнительная втулка | 1 |
| 33 | A590908 | Пружинная шайба | 4 |
| 34 | A590108 | Плоская шайба | 4 |
| 35 | 7025192 | Крышка | 1 |
| 36 | 7025188 | Крышка | 1 |
| 37 | J900816 | Болт | 4 |
| 39 | 4283968 | Пластина | 1 |
| 45 | J900820 | Болт | 4 |
| 47 | A590908 | Пружинная шайба | 4 |
| 48 | A590108 | Плоская шайба | 4 |
| 50 | 9738550 | Пластина | 1 |
| 50 | 9739588 | Пластина | 1 |
| 51 | 8052425 | Пластина | 1 |
| 52 | J900820 | Болт | 4 |
| 53 | A590908 | Пружинная шайба | 4 |
| 54 | A590108 | Плоская шайба | 4 |
| 56 | 4294942 | Коврик пола | 1 |
| 56 | 4307843 | Коврик пол(для запасные педаль) | 1 |
| 60 | 4295483 | Винт | 2 |
| 60 | 4295483 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
