Управление двигателем — HITACHI EX12

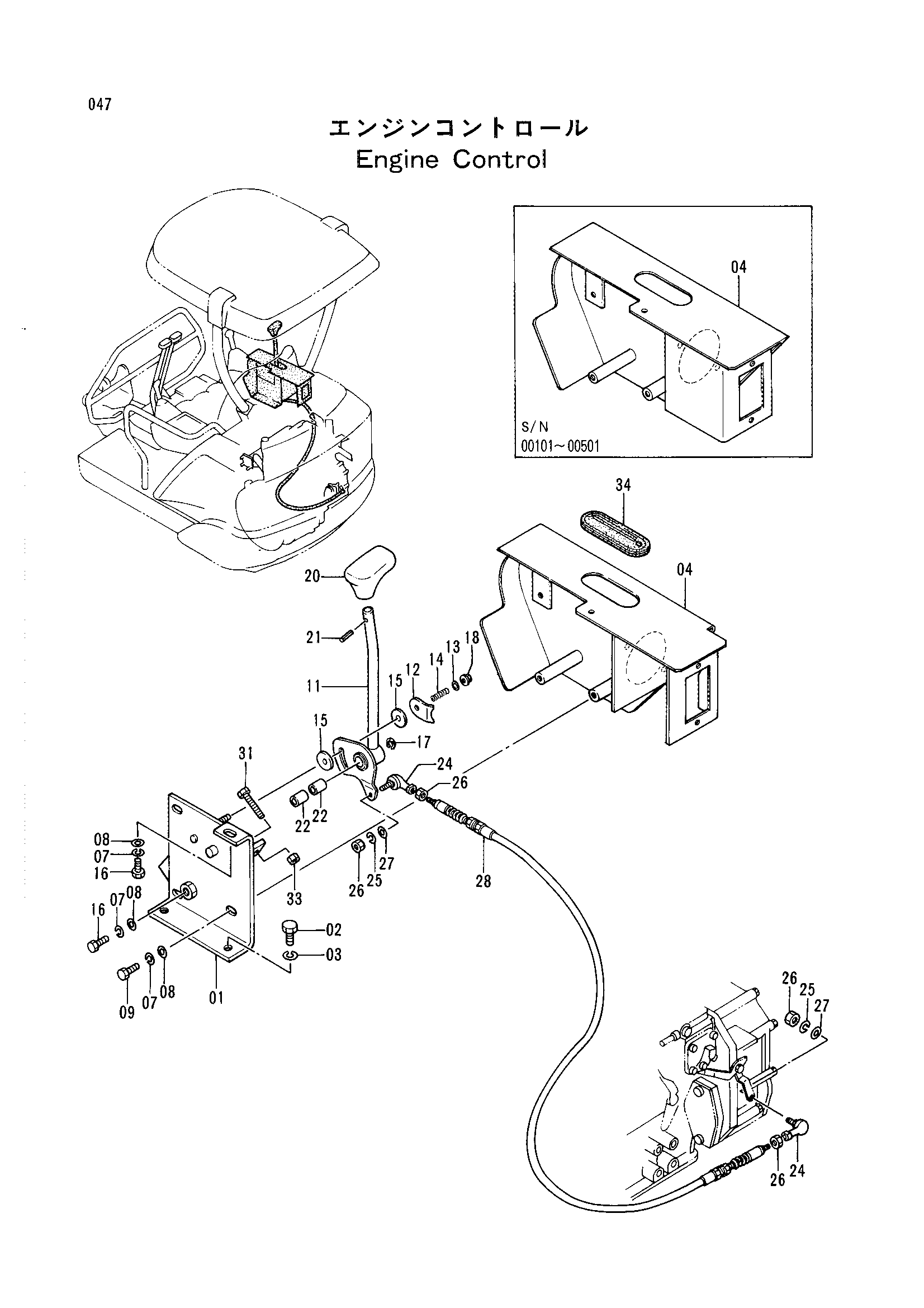

Заводская схема «Управление двигателем» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025288 | Кронштейн | 1 |
| 02 | J901020 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 7025289 замена: 7026578 | Крышка | 1 |
| 04 | 7026578 | Крышка | 1 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 09 | J900820 | Болт | 2 |
| 11 | 7024636 | Рычаг | 1 |
| 12 | 4279718 | Пластина | 1 |
| 13 | A590106 | Плоская шайба | 1 |
| 14 | 4279720 | Пружина | 1 |
| 15 | 4279721 | Пластина фрикционный | 2 |
| 16 | J900816 | Болт | 2 |
| 17 | 991338 | Стопорное кольцо | 1 |
| 18 | 4045245 | U-образная гайка | 1 |
| 20 | 4279514 | Рукоятка | 1 |
| 21 | 4144353 | Пружинный штифт | 1 |
| 22 | 4280301 | Втулка | 2 |
| 24 | 4056016 | Шарнир | 2 |
| 25 | A590905 | Пружинная шайба | 2 |
| 26 | M500504 | Гайка | 4 |
| 27 | A590105 | Плоская шайба | 2 |
| 28 | 4279612 | Трос управления | 1 |
| 31 | 4295823 | Болт | 1 |
| 33 | M500807 | Гайка | 1 |
| 34 | 3060123 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
