Гидроцилиндр рукояти — HITACHI EX12

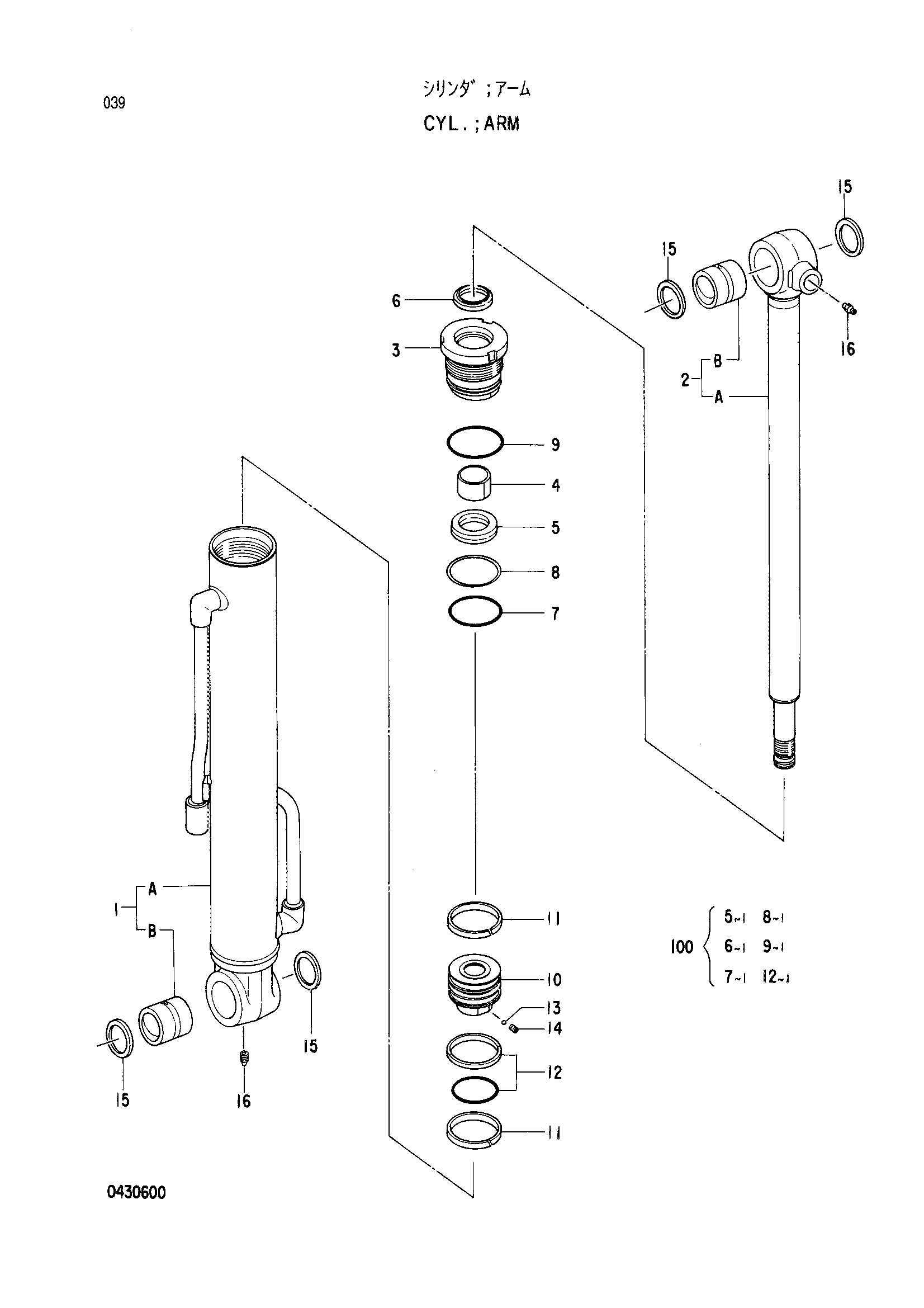

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4270524 | Гидроцилиндр рукояти | 1 | |
| 1 | 4294007 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0430601 | Втулка пальца | 1 |
| 2 | 4294008 | Шток поршня в сборе | 1 |
| 2B | 0430601 | Втулка пальца | 1 |
| 3 | 0430602 | Головка гидроцилиндра | 1 |
| 4 | 0430303 | Втулка | 1 |
| 5 | 0430304 | U-образная манжета | 1 |
| 6 | 0430306 | Грязесъёмное кольцо | 1 |
| 7 | 0430403 | Уплотнительное кольцо | 1 |
| 8 | 0430404 | Опорное кольцо | 1 |
| 9 | 0430406 | Уплотнительное кольцо | 1 |
| 10 | 0430410 | Поршень | 1 |
| 11 | 0430411 | Кольцо | 2 |
| 12 | 0430412 | Уплотнительное кольцо | 1 |
| 13 | 0429917 | Стальной шарик | 1 |
| 14 | 0430308 | Установочный винт | 1 |
| 15 | 0430309 | Пылезащитное уплотнение | 4 |
| 16 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4293340 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
