Облицовка (1-2) — HITACHI EX12

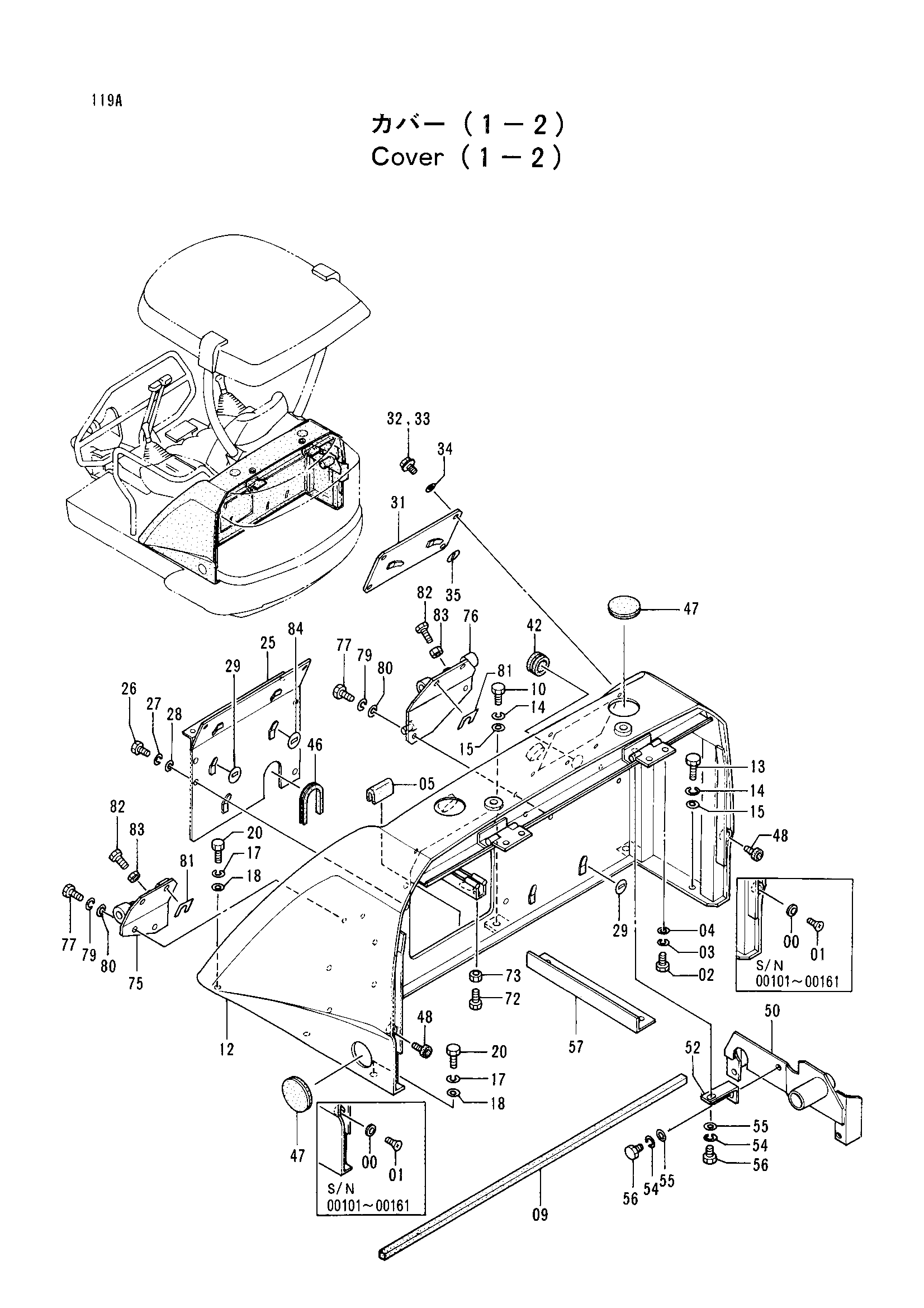

Заводская схема «Облицовка (1-2)» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4296479	Ограничитель	2
01	M470816	Винт	2
02	J901020	Болт	4
03	A590910	Пружинная шайба	4
04	A590110	Плоская шайба	4
05	4288797	Амортизатор	1
09	4288361	Резиновое уплотнение	1
10	J901025	Болт	1
12	5003417	Опора	1
13	J901030	Болт	4
14	A590910	Пружинная шайба	5
15	A590110	Плоская шайба	5
17	A590908	Пружинная шайба	2
18	A590108	Плоская шайба	2
20	J900820	Болт	2
25	8052496	Крышка	1
26	J900820	Болт	4
27	A590908	Пружинная шайба	4
28	A590108	Плоская шайба	4
29	4288584	Шайба	4
31	9738385	Крышка	1
32	J010816	Болт с шайбой	4
32	J900820 замена: J010816	Болт	4
33	A590908	Пружинная шайба	4
34	A590108	Плоская шайба	4
35	4288584	Шайба	2
42	4326229	Резиновая втулка	1
42	4328325	Резиновая втулка	1
46	4293798	Втулка	1
47	4278877	Резиновая втулка	4
48	4288390	Ограничитель	2
50	7024608	Экран	1
52	4279508	Кронштейн	1
54	A590908	Пружинная шайба	2
55	A590108	Плоская шайба	2
56	J900820	Болт	2
57	4279063	Пластина	1
72	J900620	Болт	1
73	M500605	Гайка	1
75	7025205	Кронштейн	1
75	8057759	Кронштейн	1
76	7025206	Кронштейн	1
76	8058014	Кронштейн	1
77	J901025	Болт	8
79	A590910	Пружинная шайба	8
80	A590110	Плоская шайба	8
81	4321512	Регулировочная шайба	4
82	J900820	Болт	2
83	M500807	Гайка	2
84	4288584	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
