Ход трубопроводы — HITACHI EX12

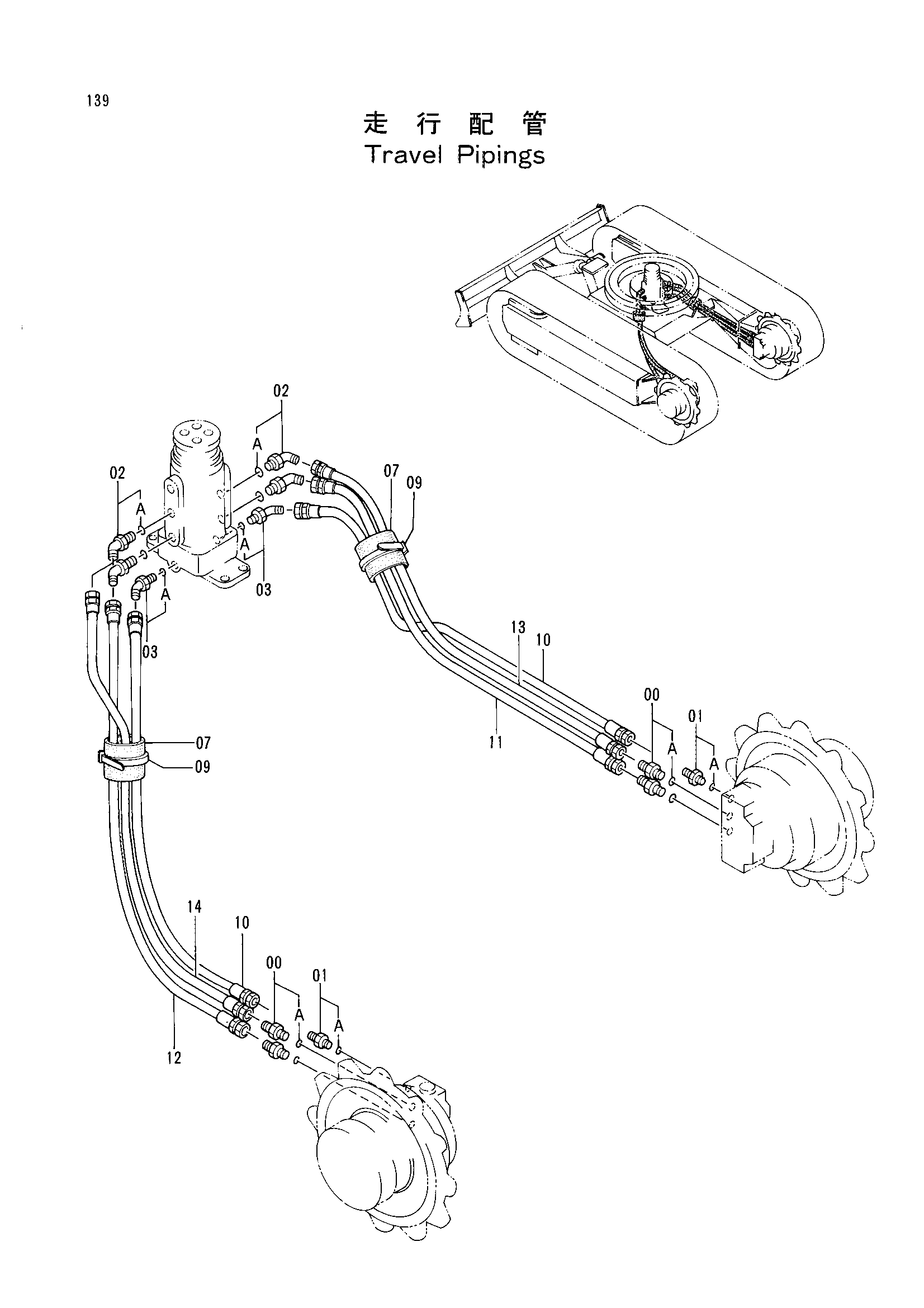

Заводская схема «Ход трубопроводы» для HITACHI EX12. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4279247 | Угловой штуцер | 4 |
| 02A | R26448R | Уплотнительное кольцо | 1 |
| 03 | 4279244 | Угловой штуцер | 2 |
| 03A | 4510185 | Уплотнительное кольцо | 1 |
| 07 | 4279255 | Крышка | 2 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 10 | 4289337 замена: 4324157 | Шланг | 2 |
| 10 | 4324157 | Шланг | 2 |
| 11 | 4289333 замена: 4323598 | Шланг | 1 |
| 11 | 4323598 | Шланг | 1 |
| 12 | 4289334 замена: 4323599 | Шланг | 1 |
| 12 | 4323599 | Шланг | 1 |
| 13 | 4289335 замена: 4323600 | Шланг | 1 |
| 13 | 4323600 | Шланг | 1 |
| 14 | 4289336 замена: 4324139 | Шланг | 1 |
| 14 | 4324139 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX12 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
