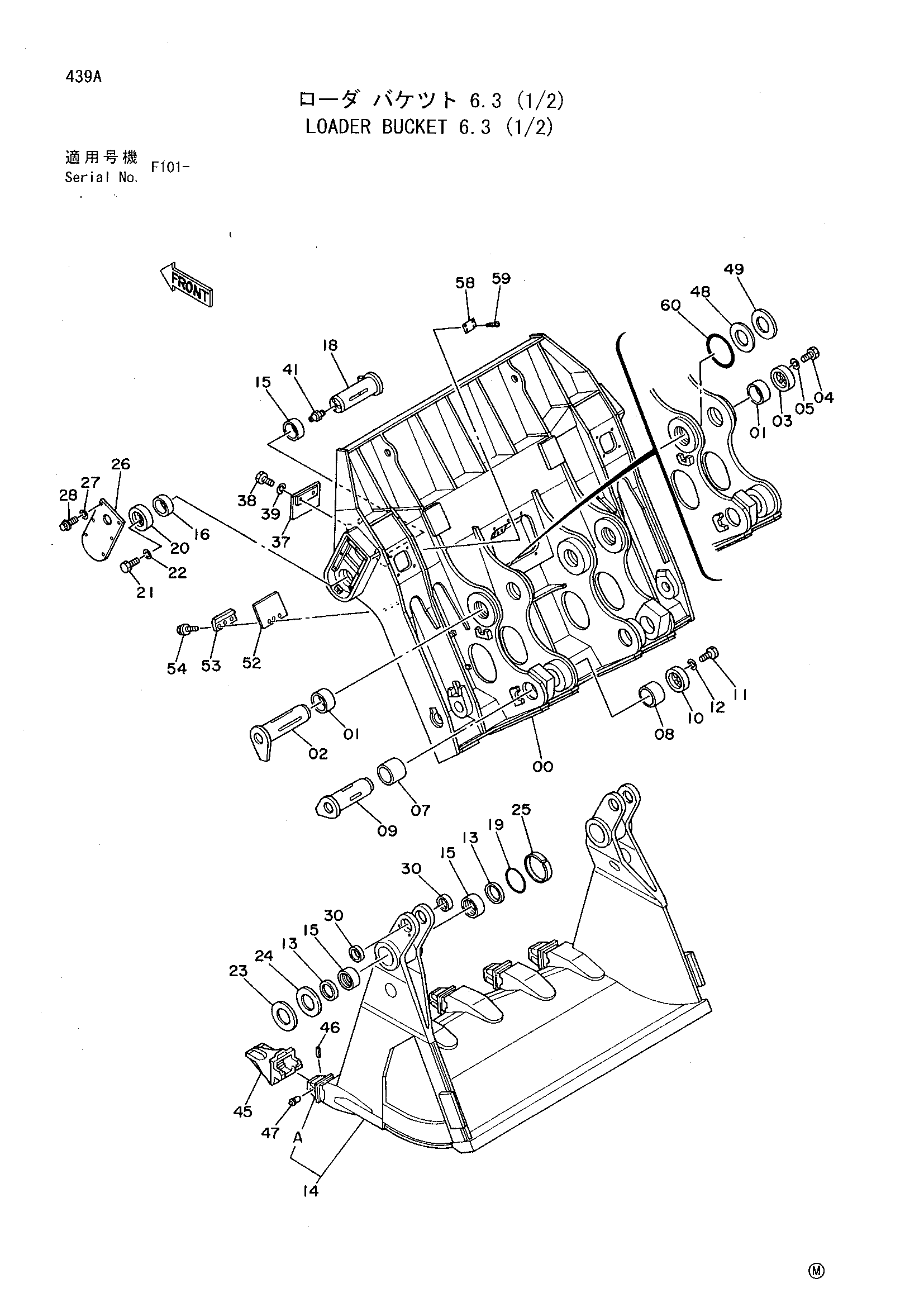

Погрузчик ковш 6.3 (1/2) — HITACHI EX1100-3

Заводская схема «Погрузчик ковш 6.3 (1/2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9121013	Погрузчик ковш 6.3	1
00	5003894	Ковш задний	1
01	4244841	Втулка	4
02	8045356	Палец	2
03	3046963 замена: 4393382	Ограничитель	2
03	4393382	Ограничитель	2
04	J931645	Болт	6
05	A590916	Пружинная шайба	6
07	4244842	Втулка	2
08	4244843	Втулка	2
09	8050560	Палец	2
10	3015952 замена: 4393382	Ограничитель	2
10	4393382	Ограничитель	2
11	J931645	Болт	6
12	A590916	Пружинная шайба	6
13	4196371	Пылезащитное уплотнение	4
14	6013360	Ковш передний	1
14A	4287853	Адаптер зуба	6
15	4098099	Втулка	6
16	4099416	Втулка	2
18	8045358	Палец	2
19	4102704	Уплотнительное кольцо	2
20	3015952 замена: 4393382	Ограничитель	2
20	4393382	Ограничитель	2
21	J931645	Болт	6
22	A590916	Пружинная шайба	6
23	4245635	Регулировочная шайба	2
24	4245636	Регулировочная шайба	2
25	4245634	Кольцо	2
26	4275346	Крышка	2
27	A590110	Плоская шайба	14
28	J011025	Болт с шайбой	14
30	4245632	Втулка	4
37	4245633	Резиновая прокладка	2
38	J901665	Болт	4
39	A590916	Пружинная шайба	4
41	J75482	Пресс-маслёнка	2
45	4244610	Коронка зуба	6
46	4244609	Стопорный палец	6
47	4244608	Резиновый фиксатор	6
48	4245637	Регулировочная шайба	2
49	4245638	Регулировочная шайба	2
52	4272265	Резиновая прокладка	2
53	4272266	Пластина	2
54	J011220	Болт с шайбой	6
58	4209534	Информационная табличка	1
59	M492564	Приводной винт	4
60	4136522	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
