Гидромотор (2/2) — HITACHI EX1100-3

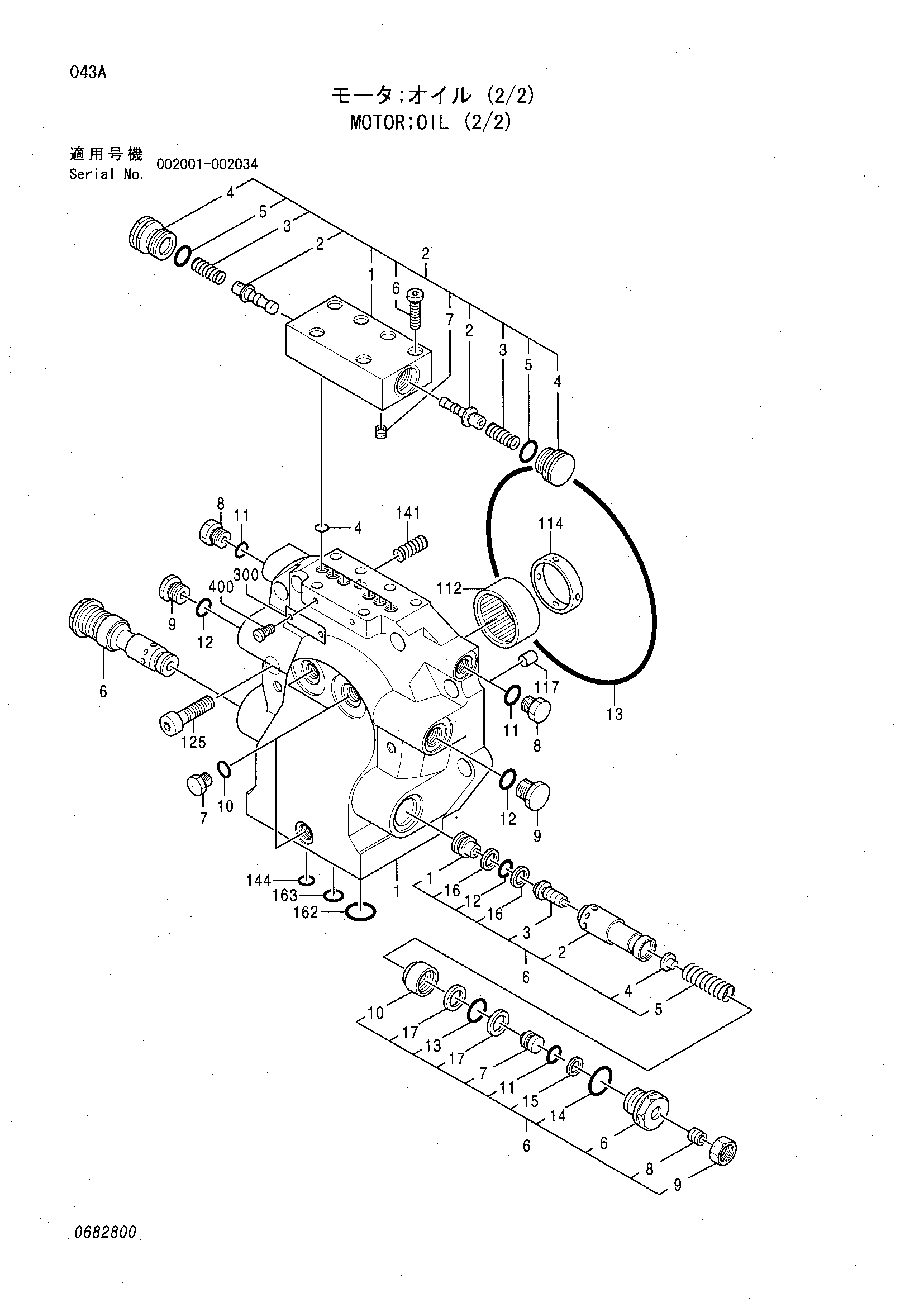

Заводская схема «Гидромотор (2/2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4360542 | Гидромотор (2/2) | 1 | |
| 1 | 0682801 | Крышка | 1 |
| 2 | 0419903 | Клапан в сборе | 1 |
| 2-5 | 4506424 | Уплотнительное кольцо | 2 |
| 4 | 4506320 | Уплотнительное кольцо | 7 |
| 6 | 0682802 | Предохранительный клапан в сборе | 2 |
| 6-11 | 4506412 | Уплотнительное кольцо | 1 |
| 6-12 | 4506418 | Уплотнительное кольцо | 1 |
| 6-13 | 985099 | Уплотнительное кольцо | 1 |
| 6-14 | 4510188 | Уплотнительное кольцо | 1 |
| 6-15 | 4027963 | Опорное кольцо | 1 |
| 6-16 | 4033725 | Опорное кольцо | 2 |
| 6-17 | 4040365 | Опорное кольцо | 2 |
| 7 | 0419902 | Пробка | 3 |
| 8 | 0158840 | Пробка | 2 |
| 9 | 0251321 | Пробка | 2 |
| 10 | 957366 | Уплотнительное кольцо | 3 |
| 11 | 4509180 | Уплотнительное кольцо | 2 |
| 12 | 4506418 | Уплотнительное кольцо | 2 |
| 13 | 0419806 | Уплотнительное кольцо | 1 |
| 112 | 0352209 | Игольчатый подшипник | 1 |
| 114 | 0352211 | Втулка | 1 |
| 117 | 0682803 | Палец | 1 |
| 125 | 0288618 | Болт с внутренним шестигранником | 8 |
| 141 | 0682804 | Пружина | 12 |
| 144 | 4506320 | Уплотнительное кольцо | 1 |
| 162 | 984614 | Уплотнительное кольцо | 2 |
| 163 | 4506420 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
