Трубопроводы системы смазки (полуудлинённый рукоять) — HITACHI EX1100-3

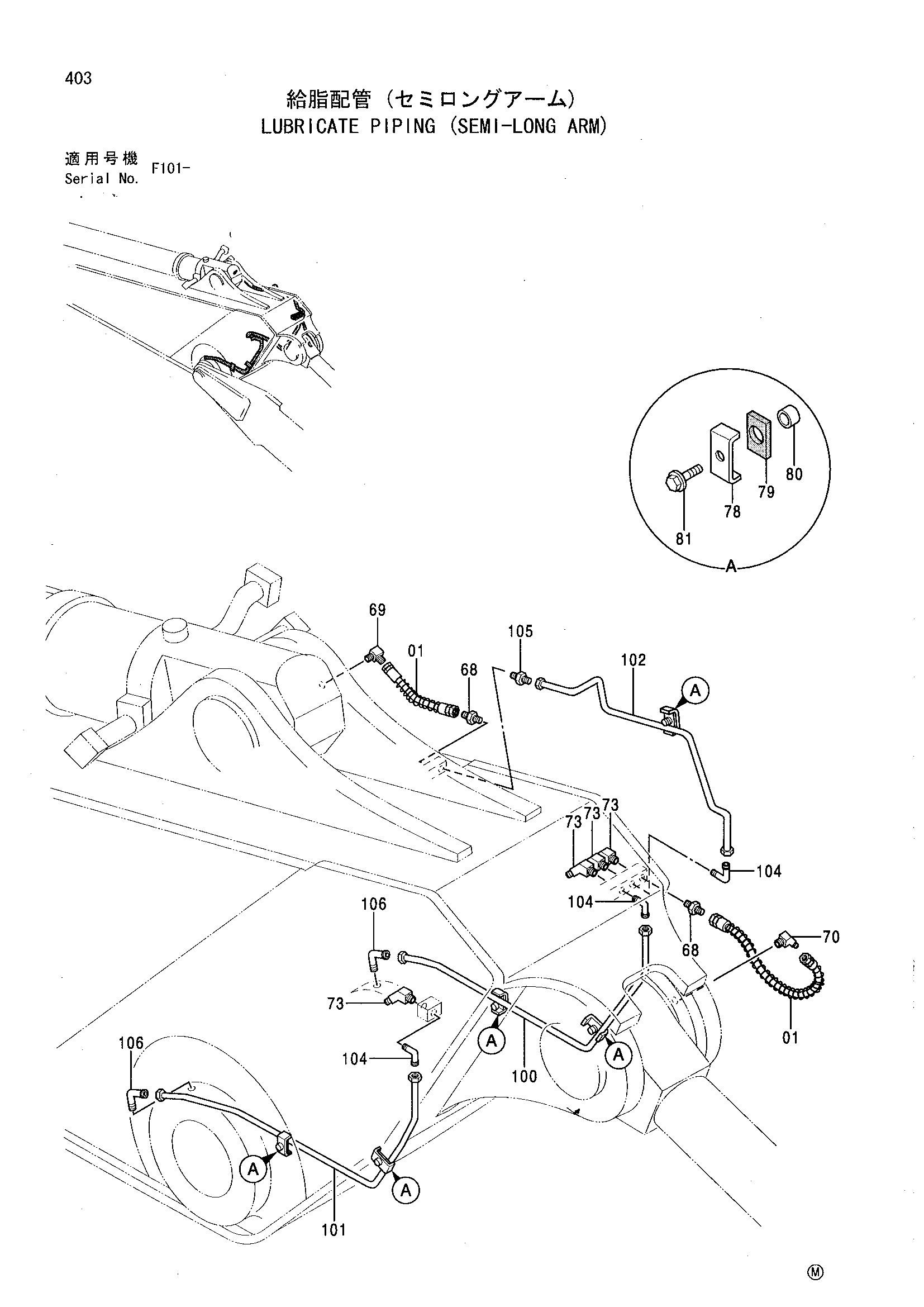

Заводская схема «Трубопроводы системы смазки (полуудлинённый рукоять)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4252846 | Шланг | 2 |
| 68 | 94-1301 | Адаптер | 2 |
| 69 | 94-1401 | Угловой штуцер | 1 |
| 70 | 94-1501 | Угловой штуцер | 1 |
| 73 | 94-1501 | Угловой штуцер | 4 |
| 78 | 4269656 | Хомут | 5 |
| 79 | 4269657 | Резиновая прокладка | 5 |
| 80 | 4269658 | Проставка | 5 |
| 81 | J011030 | Болт с шайбой | 5 |
| 100 | 4310891 | Трубка | 1 |
| 101 | 4310892 | Трубка | 1 |
| 102 | 3063973 | Трубка | 1 |
| 104 | 4130175 | Штуцер трубки | 3 |
| 105 | 4130169 | Штуцер трубки | 1 |
| 106 | 4130174 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
