Гидроцилиндр стрелы <экскаватор, погрузчик><EX1100-3MC> — HITACHI EX1100-3

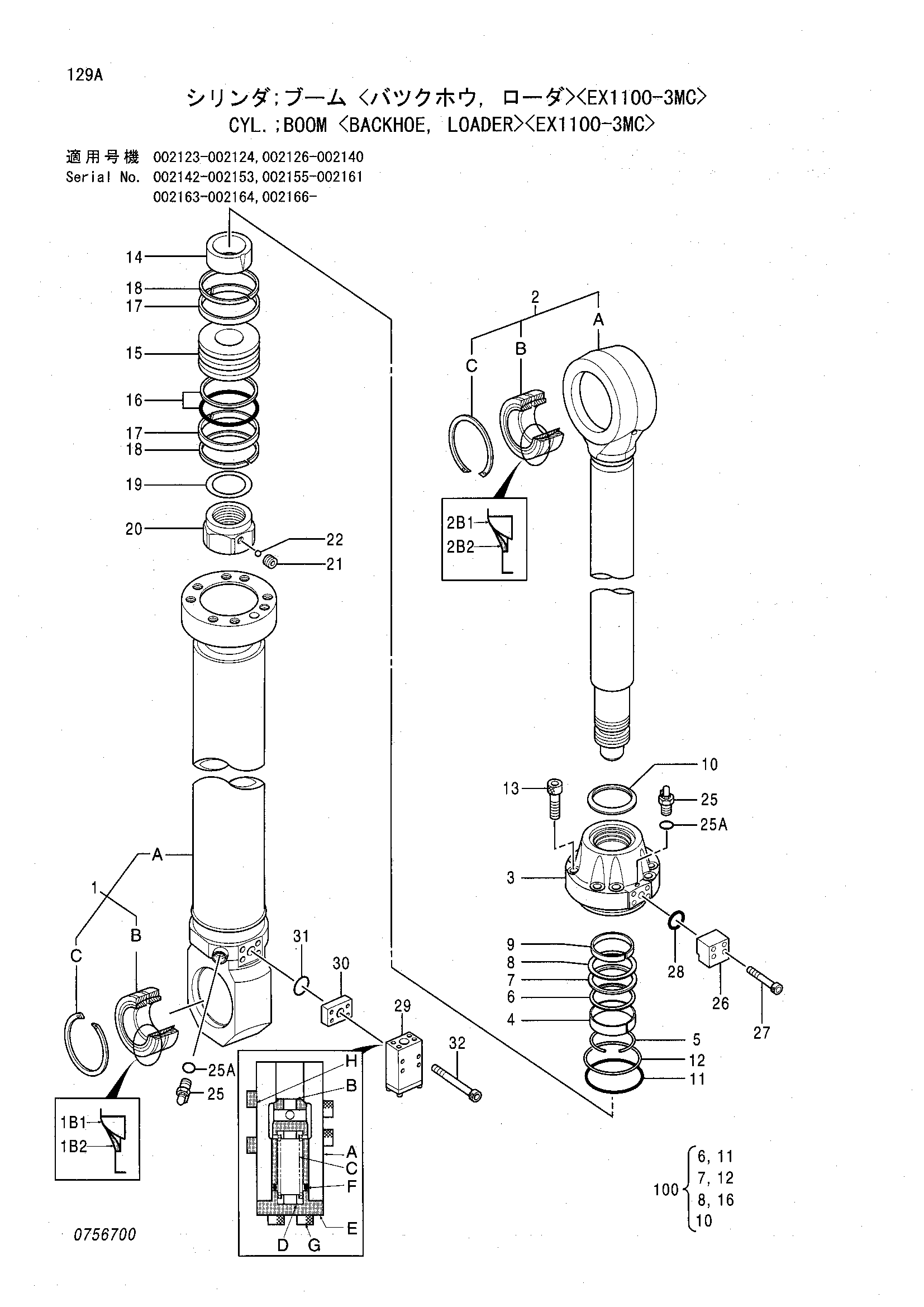

Заводская схема «Гидроцилиндр стрелы <экскаватор, погрузчик><EX1100-3MC>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428742 | Гидроцилиндр стрелы | 1 | |
| 1 | 4437952 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0400218 | Труба гидроцилиндра | 1 |
| 1B | 0257521 замена: 0859301 | Подшипник. спх.рол. | 1 |
| 1B | 0859301 | Подшипник. спх.рол. | 1 |
| 1B1 | 0859302 | Подшипник. спх.рол. | 1 |
| 1B2 | 4335425 | Уплотнение | 2 |
| 1B2 | 0859303 | Уплотнение | 2 |
| 1C | 4094941 | Стопорное кольцо | 1 |
| 2 | 4278056 | Шток поршня в сборе | 1 |
| 2A | 0400202 | Шток поршня | 1 |
| 2B | 0257521 замена: 0859301 | Подшипник. спх.рол. | 1 |
| 2B | 0859301 | Подшипник. спх.рол. | 1 |
| 2B1 | 0859302 | Подшипник. спх.рол. | 1 |
| 2B2 | 4335425 | Уплотнение | 2 |
| 2B2 | 0859303 | Уплотнение | 2 |
| 2C | 4094941 | Стопорное кольцо | 1 |
| 3 | 0400219 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0400205 | Кольцо | 1 |
| 7 | 4105385 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400408 | Кольцо | 1 |
| 10 | 0242306 | Грязесъёмное кольцо | 1 |
| 11 | 4140490 | Уплотнительное кольцо | 1 |
| 12 | 0400207 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 0756701 | Амортизирующий подшипник | 1 |
| 15 | 0400209 | Поршень | 1 |
| 16 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0400211 | Кольцо | 2 |
| 18 | 0400212 | Кольцо | 2 |
| 19 | 0400213 | Регулировочная шайба | 1 |
| 20 | 0400214 | Гайка | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 25 | 0643016 | Воздушный клапан | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 0288108 | Соединение | 1 |
| 27 | 0171719 | Болт с внутренним шестигранником | 4 |
| 28 | 955612 | Уплотнительное кольцо | 1 |
| 29 | 0756702 | (16) | 1 |
| 29A | 0242723 | Корпус клапан | 1 |
| 29B | 4425997 | (16) | 1 |
| 29C | 4153721 | Пружина | 1 |
| 29D | 4094938 | Направляющая пружины | 2 |
| 29E | 4094939 | Крышка | 1 |
| 29F | A811045 | Уплотнительное кольцо | 1 |
| 29G | 0242725 | Болт с внутренним шестигранником | 4 |
| 29H | 4069900 | Уплотнительное кольцо | 1 |
| 30 | 0242405 | Соединение | 1 |
| 31 | 4069900 | Уплотнительное кольцо | 1 |
| 32 | 4104461 | Болт с внутренним шестигранником | 4 |
| 100 | 4278395 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
