Пилотные гидролинии (кабина) 1 — HITACHI EX1100-3

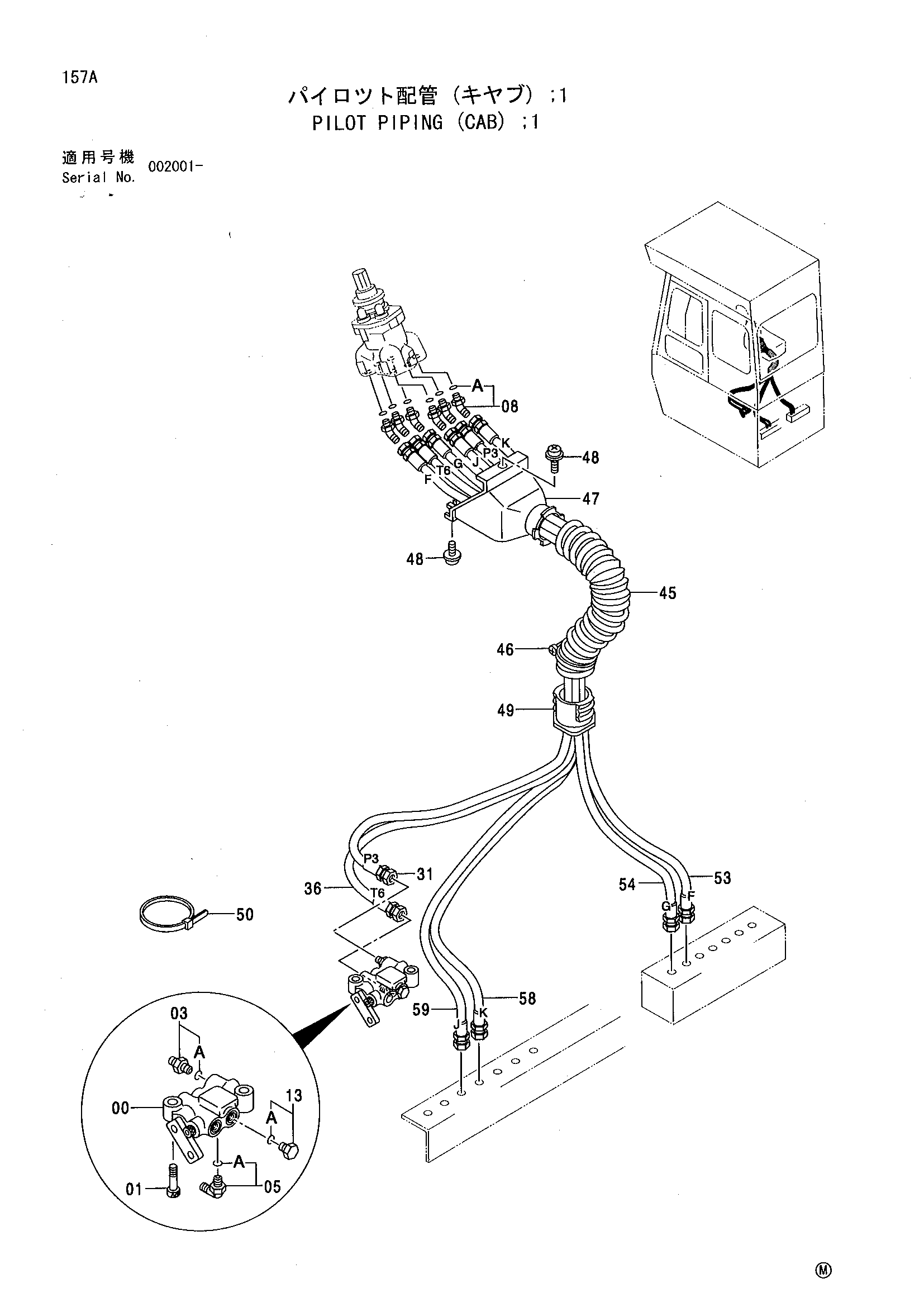

Заводская схема «Пилотные гидролинии (кабина) 1» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254611 | Запорный клапан | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 2 |
| 03 | 4261938 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4286916 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4092534 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4304409 | Шланг | 1 |
| 31 | 4304409 | Шланг | 1 |
| 31 | 4284000 | Шланг | 1 |
| 31 | 4284000 | Шланг | 1 |
| 36 | 4316007 | Шланг | 1 |
| 36 | 4316007 | Шланг | 1 |
| 36 | 4284001 | Шланг | 1 |
| 36 | 4284001 | Шланг | 1 |
| 45 | 4351175 | Шланг | 1 |
| 46 | 4351774 | Хомут провод | 1 |
| 47 | 3072745 | Крышка | 1 |
| 48 | J460620 | Винт с шайбой | 2 |
| 49 | 3072687 замена: 3079728 | Втулка | 1 |
| 49 | 3079728 | Втулка | 1 |
| 50 | 4055312 | Ленточный зажим | 3 |
| 53 | 4416453 | Шланг | 1 |
| 53 | 4416453 | Шланг | 1 |
| 53 | 4381225 | Шланг | 1 |
| 53 | 4381225 | Шланг | 1 |
| 54 | 4333503 | Шланг | 1 |
| 54 | 4333503 | Шланг | 1 |
| 54 | 4364517 | Шланг | 1 |
| 54 | 4364517 | Шланг | 1 |
| 58 | 4416455 | Шланг | 1 |
| 58 | 4416455 | Шланг | 1 |
| 58 | 4381212 | Шланг | 1 |
| 58 | 4381212 | Шланг | 1 |
| 59 | 4416456 | Шланг | 1 |
| 59 | 4416456 | Шланг | 1 |
| 59 | 4381213 | Шланг | 1 |
| 59 | 4381213 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
