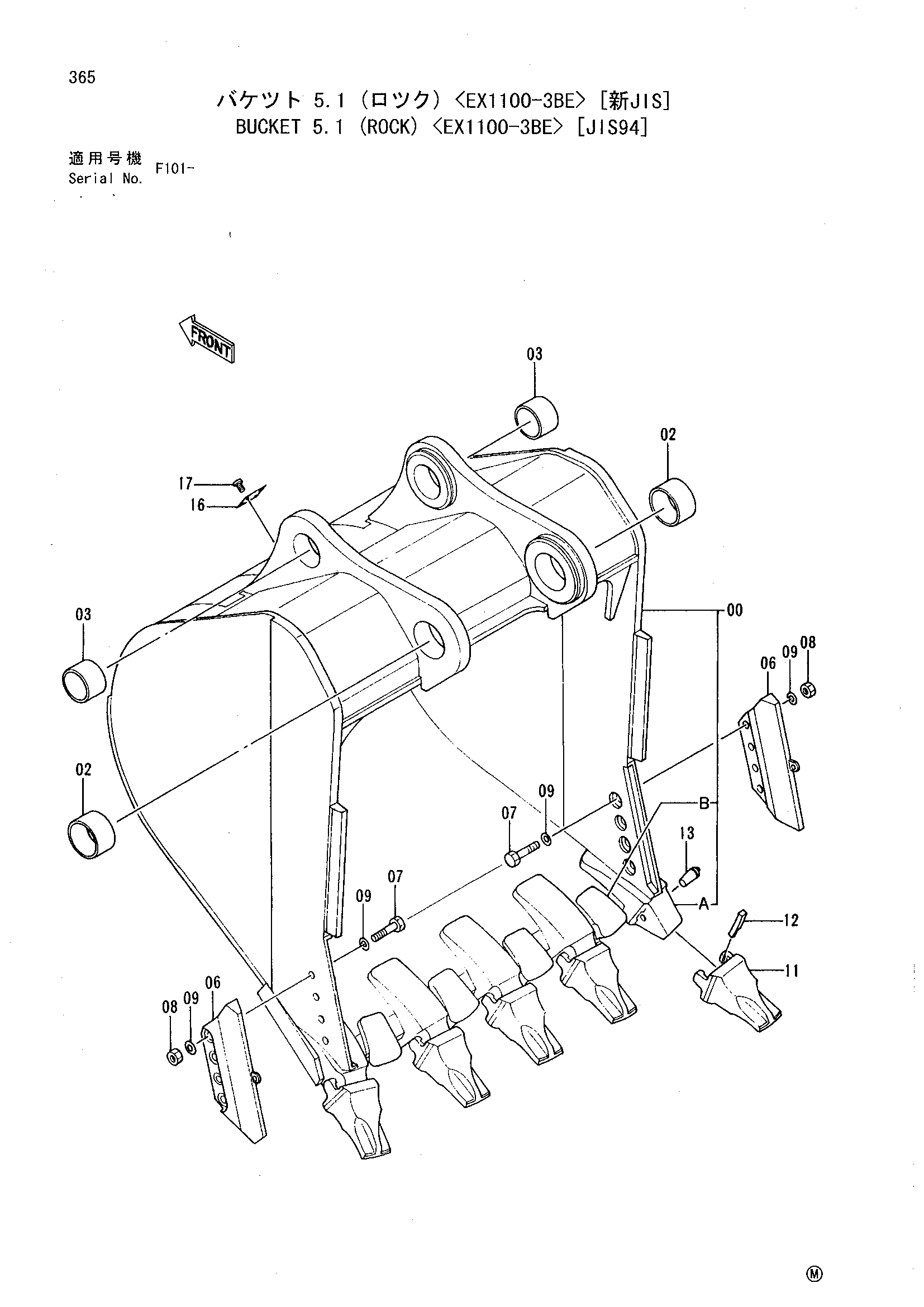

Ковш 5.1 (скальный) <EX1100-3BE> [JIS94] — HITACHI EX1100-3
Заводская схема «Ковш 5.1 (скальный) <EX1100-3BE> [JIS94]» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 5.1 (скальный) <EX1100-3BE> [JIS94] HITACHI EX1100-3](/catalog-drawings/8f/8fc3c13a-0f45-4044-aead-6e576cf9b496.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9119341 | Ковш скальный в сборе | 1 | |
| 00 | 5003855 | Ковш скальный | 1 |
| 00A | 4310696 | Адаптер зуба | 5 |
| 00B | 4310697 | Кожух | 4 |
| 02 | 4259258 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 2 |
| 07 | 4275192 | Болт | 8 |
| 08 | 4167193 | Гайка | 8 |
| 09 | 4083438 | Шайба | 16 |
| 11 | 4244610 | Коронка зуба | 5 |
| 11 | 4322808 | Коронка зуба | 5 |
| 12 | 4244609 | Стопорный палец | 5 |
| 13 | 4244608 | Резиновый фиксатор | 5 |
| 16 | 4209534 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
