Топливные трубопроводы — HITACHI EX1100-3

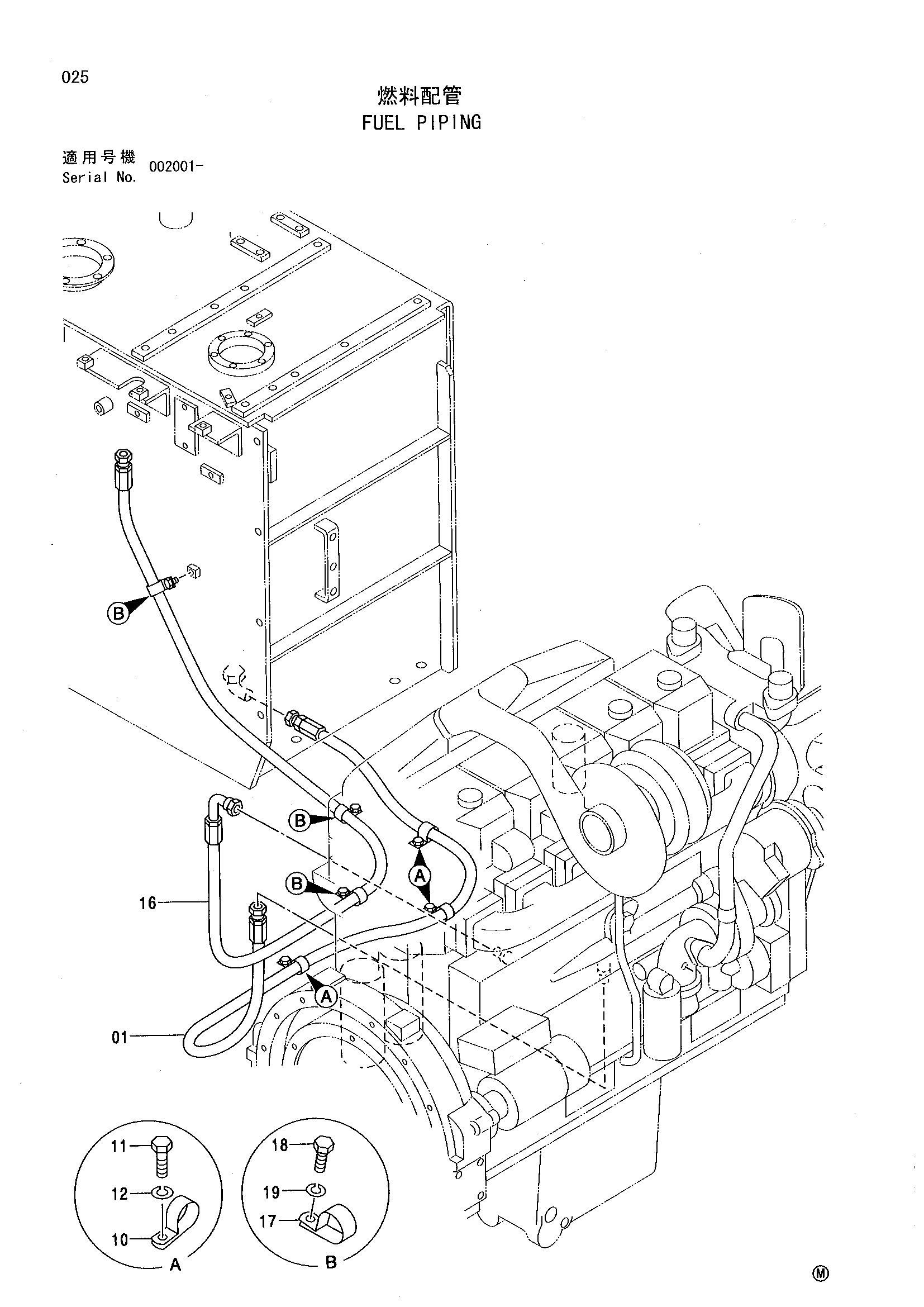

Заводская схема «Топливные трубопроводы» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4365654	Шланг	1
10	4190264	Зажим	3
11	J901016	Болт	3
12	A590910	Пружинная шайба	3
16	4365653	Шланг	1
17	4190263	Зажим	3
18	J901016	Болт	3
19	A590910	Пружинная шайба	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
