Выпускной трубка крышка — HITACHI EX1100-3

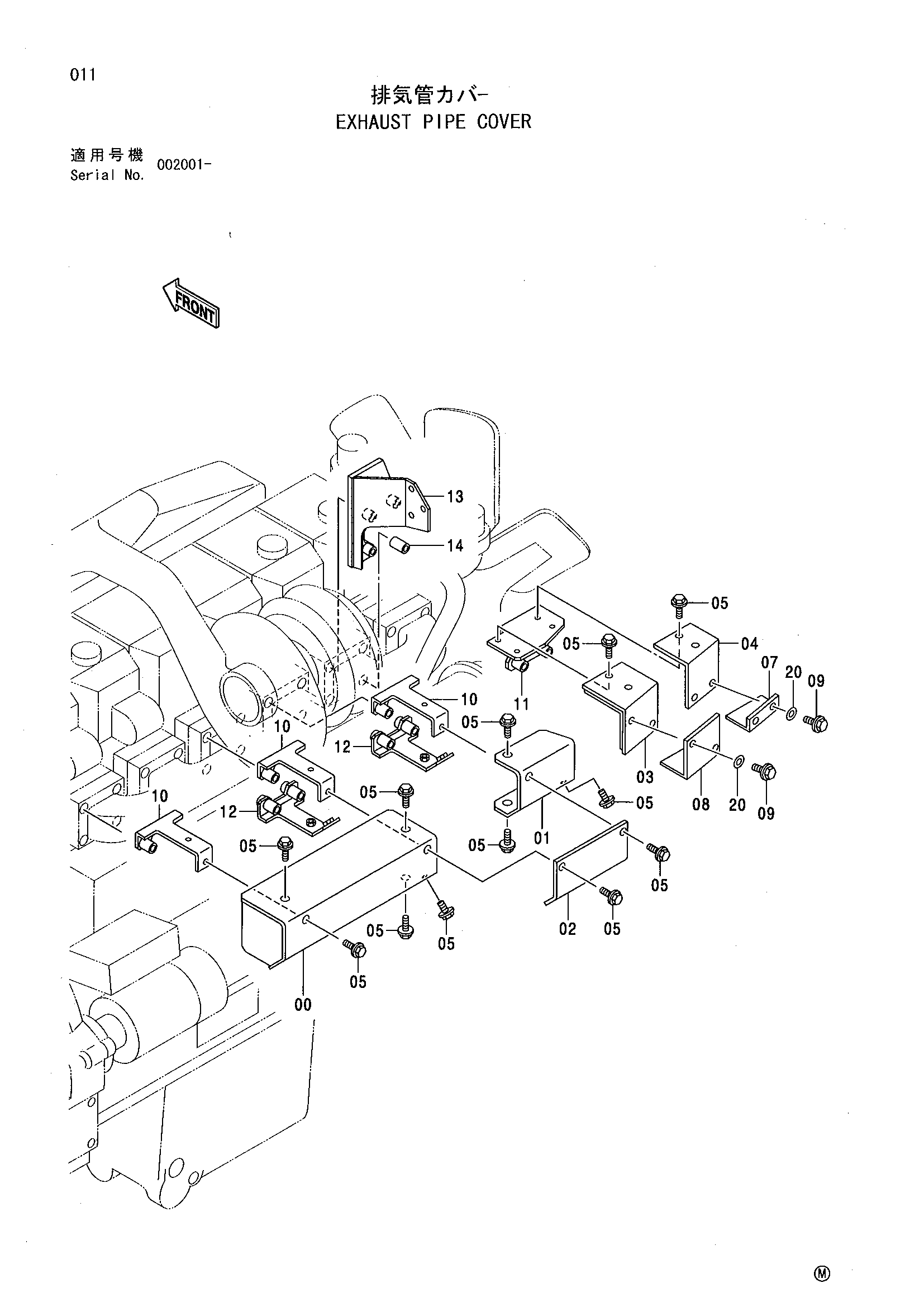

Заводская схема «Выпускной трубка крышка» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032745 | Крышка | 1 |
| 01 | 8068107 | Крышка | 1 |
| 02 | 4380645 | Крышка | 1 |
| 03 | 8068130 | Крышка | 1 |
| 04 | 8068129 | Крышка | 1 |
| 05 | J021025 | Болт с шайбой | 14 |
| 07 | 4386278 | Крышка | 1 |
| 08 | 4386275 | Крышка | 1 |
| 09 | J011025 | Болт с шайбой | 4 |
| 10 | 8068095 | Кронштейн | 3 |
| 11 | 8068096 | Кронштейн | 1 |
| 12 | 8068098 | Кронштейн | 2 |
| 13 | 7038427 | Кронштейн | 1 |
| 14 | 4443287 | Проставка | 1 |
| 20 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
