Рама — HITACHI EX1100-3

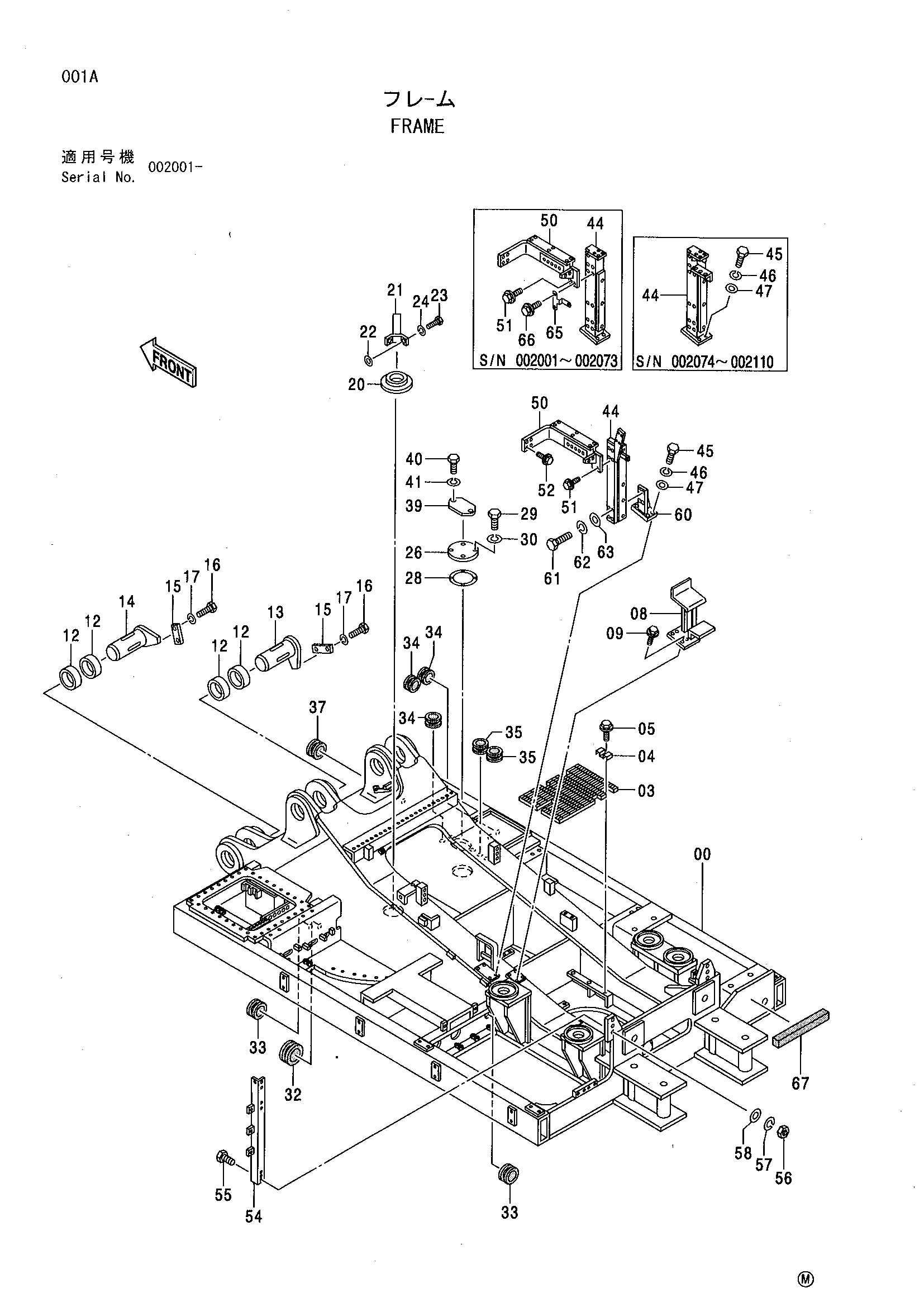

Заводская схема «Рама» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004814	Рама основной	1
03	3078095	Пол	1
04	4258989	Зажим	6
05	J020840	Болт с шайбой	6
08	7030781	Ступень	1
09	J011225	Болт с шайбой	4
12	4244942	Втулка	8
13	8045389	Палец	2
14	8047280	Палец	2
15	4179432	Пластина	4
16	J912045	Болт	8
17	A590920	Пружинная шайба	8
20	4205476	Крышка резиновый	1
21	8039014	Ограничитель	1
22	4114404	Шайба	2
23	J901435	Болт	2
24	A590914	Пружинная шайба	2
26	4244769	Крышка	1
28	4244768	Манжета	1
29	J901225	Болт	4
30	A590912	Пружинная шайба	4
32	4201986	Резиновая втулка	1
33	4200176	Резиновая втулка	2
34	4184582	Резиновая втулка	3
35	4207839	Резиновая втулка	2
37	991964	Резиновая втулка	1
39	4245356	Пластина	1
40	J900812	Болт	2
41	A590908	Пружинная шайба	2
44	7032602	Опора	1
44	7035229	Опора	1
45	J901640	Болт	4
46	A590916	Пружинная шайба	4
47	4114405	Шайба	4
50	7026616	Кронштейн	1
51	J011035	Болт с шайбой	2
51	J011035	Болт с шайбой	4
52	J011230	Болт с шайбой	4
54	8051023	Опора	1
55	J901250	Болт	3
56	J950012	Гайка	3
57	A590912	Пружинная шайба	3
58	4086891	Шайба	3
60	8075131	Кронштейн	1
61	J901240	Болт	8
62	A590912	Пружинная шайба	8
63	J222012	Шайба	8
65	9750806	Кронштейн	1
66	J011040	Болт с шайбой	2
67	3084942	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
