Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI EX1100-3

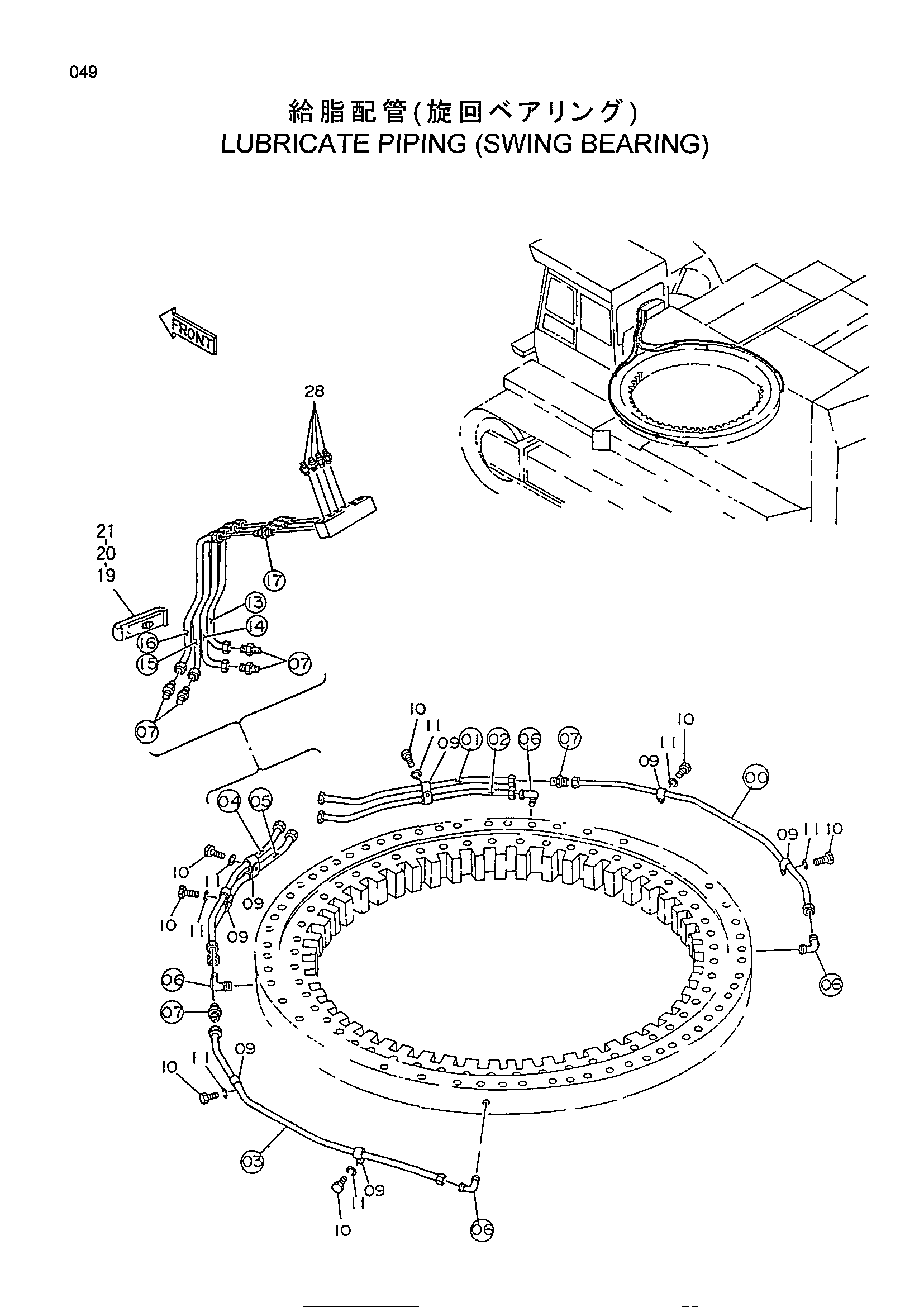

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3058708 | Трубка(S01) | 1 |
| 01 | 3058706 | Трубка(S02) | 1 |
| 02 | 3058707 | Трубка(S03) | 1 |
| 03 | 3058705 | Трубка(S04) | 1 |
| 04 | 3058709 | Трубка(S05) | 1 |
| 05 | 3058710 | Трубка(S06) | 1 |
| 06 | 4277106 | Угловой штуцер | 4 |
| 07 | 4151901 | Адаптер | 6 |
| 13 | 4287187 | Трубка(S07) | 1 |
| 14 | 4287188 | Трубка(S08) | 1 |
| 15 | 4287189 | Трубка(S09) | 1 |
| 16 | 4287190 | Трубка(S10) | 1 |
| 17 | 4122125 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
