Реле панель — HITACHI EX1100-3

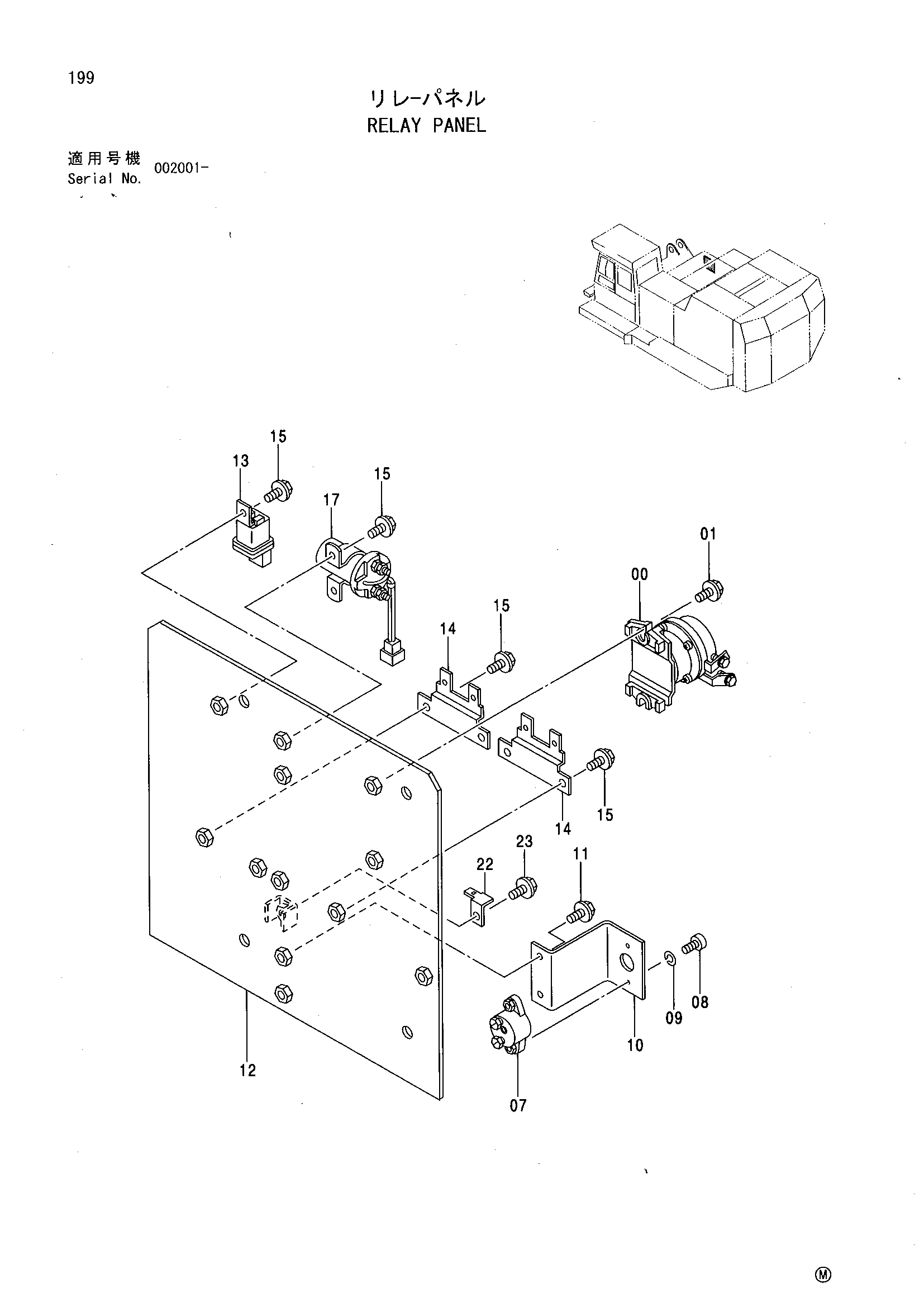

Заводская схема «Реле панель» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4031771 замена: 4398041 | Реле аккумулятор | 1 |
| 00 | 4398041 | Реле аккумулятор | 1 |
| 01 | J020825 | Болт с шайбой | 2 |
| 07 | 4221047 | Выключатель гидромолот | 1 |
| 08 | 4221280 | Винт | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 10 | 4275239 | Кронштейн | 1 |
| 11 | J010820 | Болт с шайбой | 2 |
| 12 | 7031192 | Панель | 1 |
| 13 | 4275750 | Реле защитный | 1 |
| 14 | 4297280 | Кронштейн | 2 |
| 15 | J020614 | Болт с шайбой | 7 |
| 17 | 4287277 | Реле | 1 |
| 22 | 4336875 | Кронштейн | 1 |
| 23 | J011016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
