Гидроцилиндр ковша <экскаватор BE><EX1100-3MC> — HITACHI EX1100-3

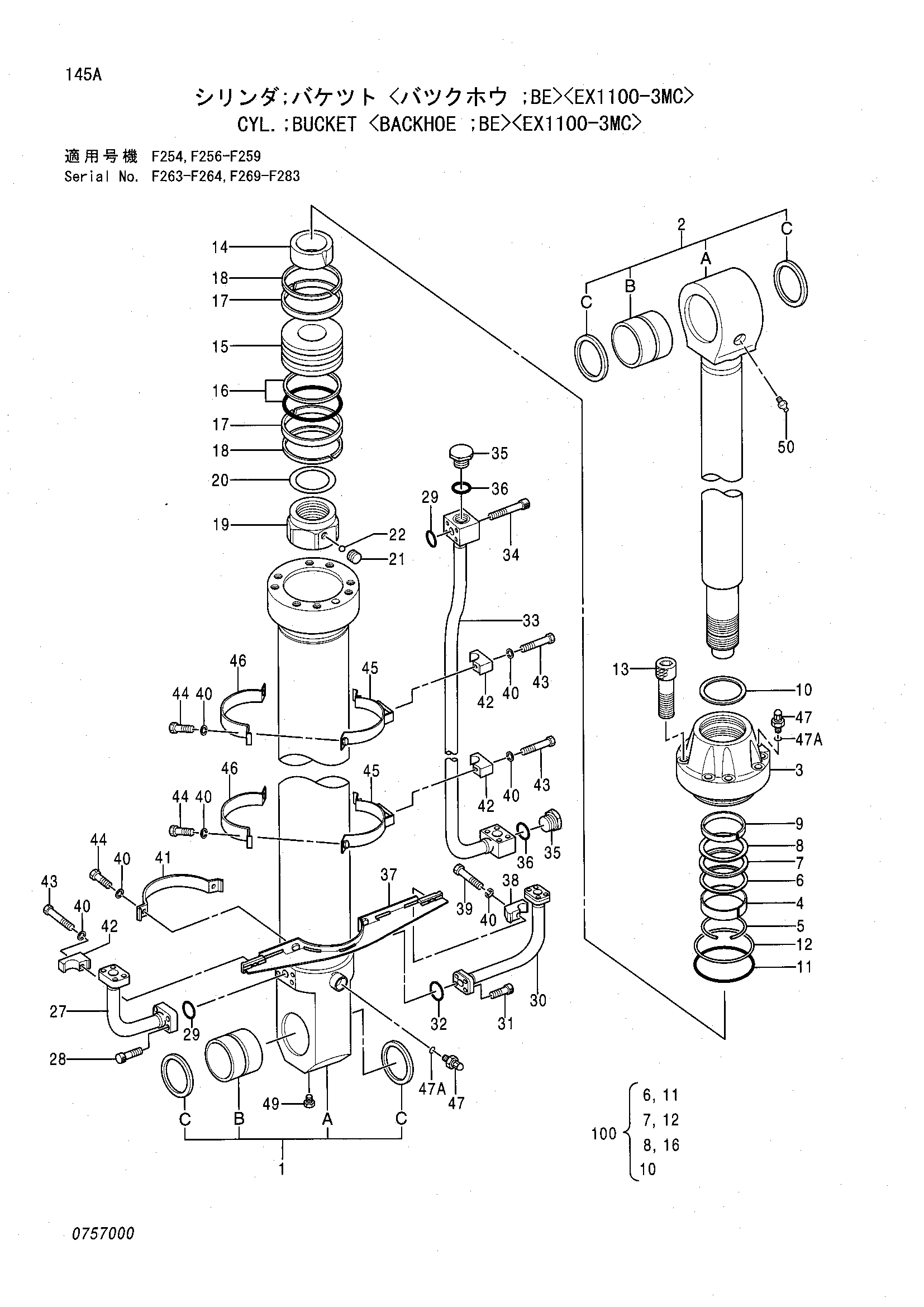

Заводская схема «Гидроцилиндр ковша <экскаватор BE><EX1100-3MC>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4424069 | Гидроцилиндр ковша | 1 | |
| 1 | 4438823 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0757001 | Труба гидроцилиндра | 1 |
| 1B | 0400402 | Втулка пальца | 1 |
| 1C | 0400403 | Грязесъёмное кольцо | 2 |
| 2 | 4438824 | Шток поршня в сборе | 1 |
| 2A | 0757002 | Шток поршня | 1 |
| 2B | 0400405 | Втулка пальца | 1 |
| 2C | 0400406 | Грязесъёмное кольцо | 2 |
| 3 | 0496018 | Головка гидроцилиндра | 1 |
| 4 | 0496004 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0336605 | Кольцо | 1 |
| 7 | 0257507 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0496005 | Кольцо | 1 |
| 10 | 0257509 | Грязесъёмное кольцо | 1 |
| 11 | 4007528 | Уплотнительное кольцо | 1 |
| 12 | 0257604 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 0496006 | Амортизирующий подшипник | 1 |
| 15 | 0496007 | Поршень | 1 |
| 16 | 0242310 | Кольцо уплотнение в сборе | 1 |
| 17 | 0496008 | Кольцо | 2 |
| 18 | 0242312 | Кольцо | 2 |
| 19 | 0496009 | Гайка | 1 |
| 20 | 0496010 | Регулировочная шайба | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 27 | 0400410 | Трубка | 1 |
| 28 | 0400411 | Болт с внутренним шестигранником | 4 |
| 29 | 0400412 | Уплотнительное кольцо | 2 |
| 30 | 0400413 | Трубка | 1 |
| 31 | 0400414 | Болт с внутренним шестигранником | 4 |
| 32 | 0742220 | Уплотнительное кольцо | 1 |
| 33 | 0496011 | Трубка | 1 |
| 34 | 0191916 | Болт с внутренним шестигранником | 4 |
| 35 | 0349308 | Пробка | 1 |
| 36 | 992444 | Уплотнительное кольцо | 1 |
| 37 | 0496013 | Лента | 1 |
| 38 | 0353016 | Хомут трубки | 1 |
| 39 | 0254312 | Болт | 1 |
| 40 | 0456005 | Пружинная шайба | 10 |
| 41 | 0496014 | Лента | 1 |
| 42 | 0379917 | Хомут трубки | 3 |
| 43 | 0379918 | Болт | 3 |
| 44 | 0379919 | Болт | 6 |
| 45 | 0496015 | Лента | 2 |
| 46 | 0496016 | Лента | 2 |
| 47 | 0643016 | Воздушный клапан | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 94-2011 | Пробка | 1 |
| 50 | J75481 | Штуцер | 1 |
| 100 | 4309996 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
