Двигатель масляный уровень датчик — HITACHI EX1100-3

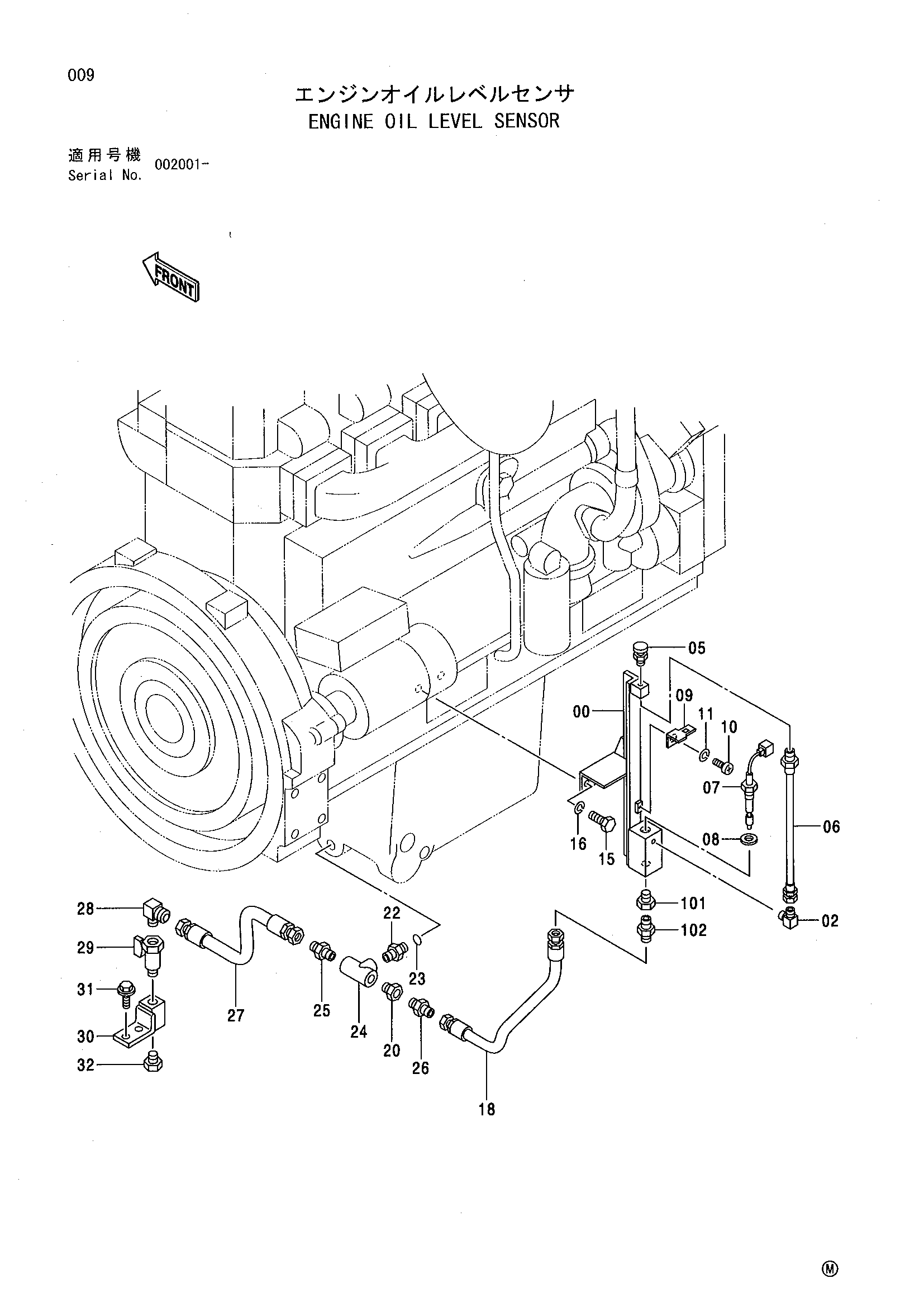

Заводская схема «Двигатель масляный уровень датчик» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035284 | Кронштейн | 1 |
| 02 | 4256211 | Угловой штуцер | 1 |
| 05 | 4192643 | Сапун | 1 |
| 06 | 4374499 | Шланг | 1 |
| 07 | 4270206 | Выключатель уровень | 1 |
| 08 | A890022 | Манжета | 1 |
| 09 | 4336874 | Кронштейн | 1 |
| 10 | M430610 | Винт | 1 |
| 11 | A590906 | Пружинная шайба | 1 |
| 15 | 19H1741 | Болт | 2 |
| 16 | J21384 | Пружинная шайба | 2 |
| 18 | 4270456 | Шланг | 1 |
| 20 | 94-1603 | Переходник | 1 |
| 22 | 4247490 | Адаптер | 1 |
| 23 | 4226986 | Уплотнительное кольцо | 1 |
| 24 | 94-0663 | Тройник | 1 |
| 25 | 4221278 | Адаптер | 1 |
| 26 | 4221287 | Адаптер | 1 |
| 27 | 4295181 | Шланг | 1 |
| 28 | 4156433 | Угловой штуцер | 1 |
| 29 | 4193832 | Шаровой клапан | 1 |
| 30 | 9730161 | Коллектор | 1 |
| 31 | J011225 | Болт с шайбой | 2 |
| 32 | 4187322 | Пробка | 1 |
| 101 | 94-1610 | Переходник | 1 |
| 102 | 4221287 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
