Гидромотор (1/2) — HITACHI EX1100-3

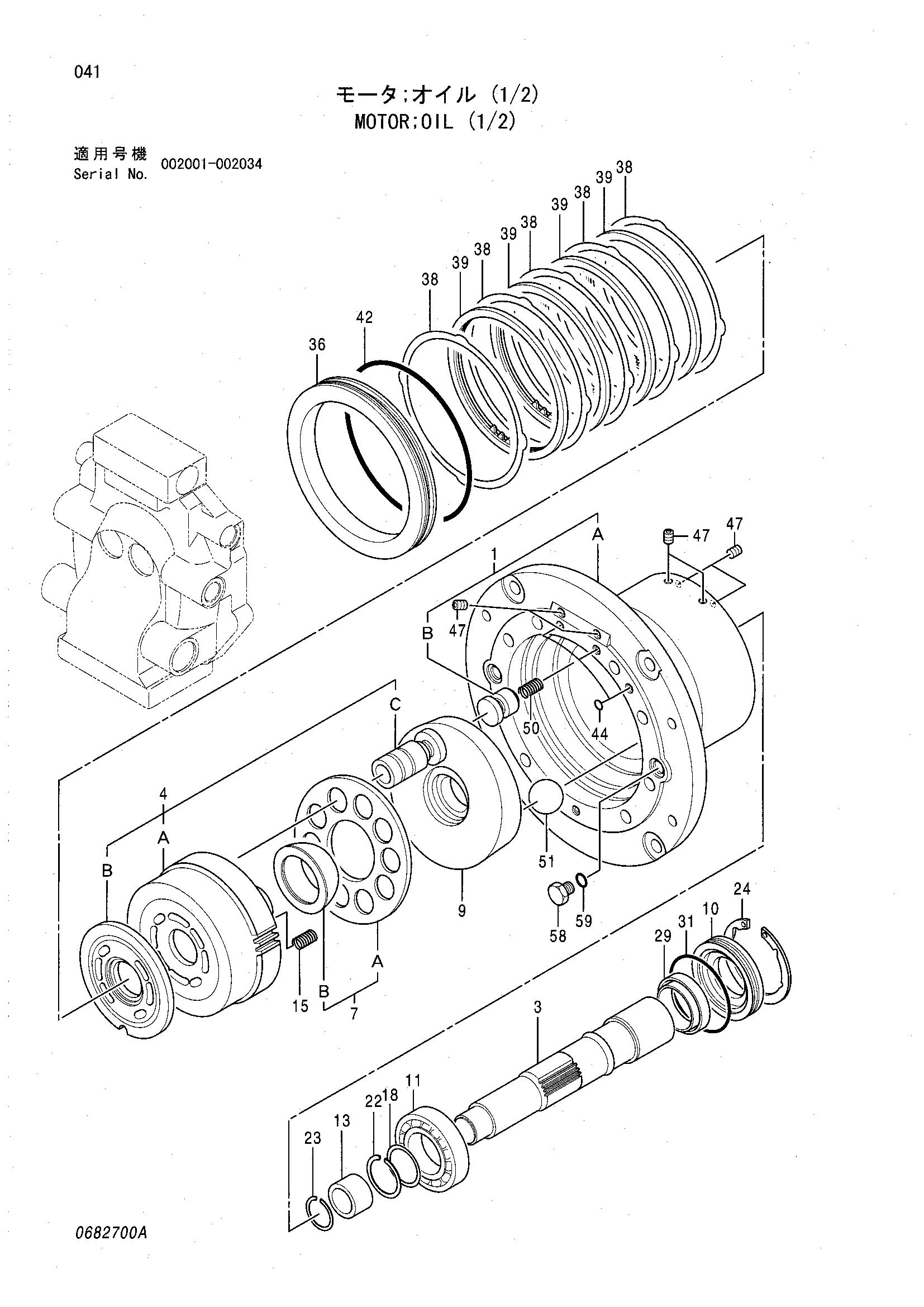

Заводская схема «Гидромотор (1/2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4360542 | Гидромотор (1/2) | 1 | |
| 1 | 0682701 | Корпус в сборе | 1 |
| 3 | 0376902 | Вал | 1 |
| 4 | 0682702 | Блок гидроцилиндра в сборе | 1 |
| 7 | 0419803 | Пластина в сборе | 1 |
| 9 | 0682703 | Пластина | 1 |
| 10 | 0376905 | Корпус | 1 |
| 11 | 0376906 | Подшипник. каток | 1 |
| 13 | 0352210 | Внутреннее кольцо подшипника | 1 |
| 15 | 0682704 | Пружина | 9 |
| 18 | 0352214 | Шайба | 1 |
| 22 | 0352215 | Стопорное кольцо | 1 |
| 23 | 0352216 | Стопорное кольцо | 1 |
| 24 | 0311317 | Стопорное кольцо | 1 |
| 29 | 0376907 | Масляное уплотнение | 1 |
| 31 | A811105 | Уплотнительное кольцо | 1 |
| 36 | 0352220 | Поршень | 1 |
| 38 | 0682705 | Пластина фрикционный | 6 |
| 39 | 0419808 | Пластина диск | 6 |
| 42 | 0419809 | Уплотнительное кольцо | 1 |
| 44 | 4506320 | Уплотнительное кольцо | 3 |
| 47 | 0352225 | Пробка | 6 |
| 50 | 0419811 | Пружина | 4 |
| 51 | 0682706 | Стальной шарик | 2 |
| 58 | 0311336 | Пробка | 2 |
| 59 | 4509180 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
