Гидроцилиндр рукояти <погрузчик> — HITACHI EX1100-3

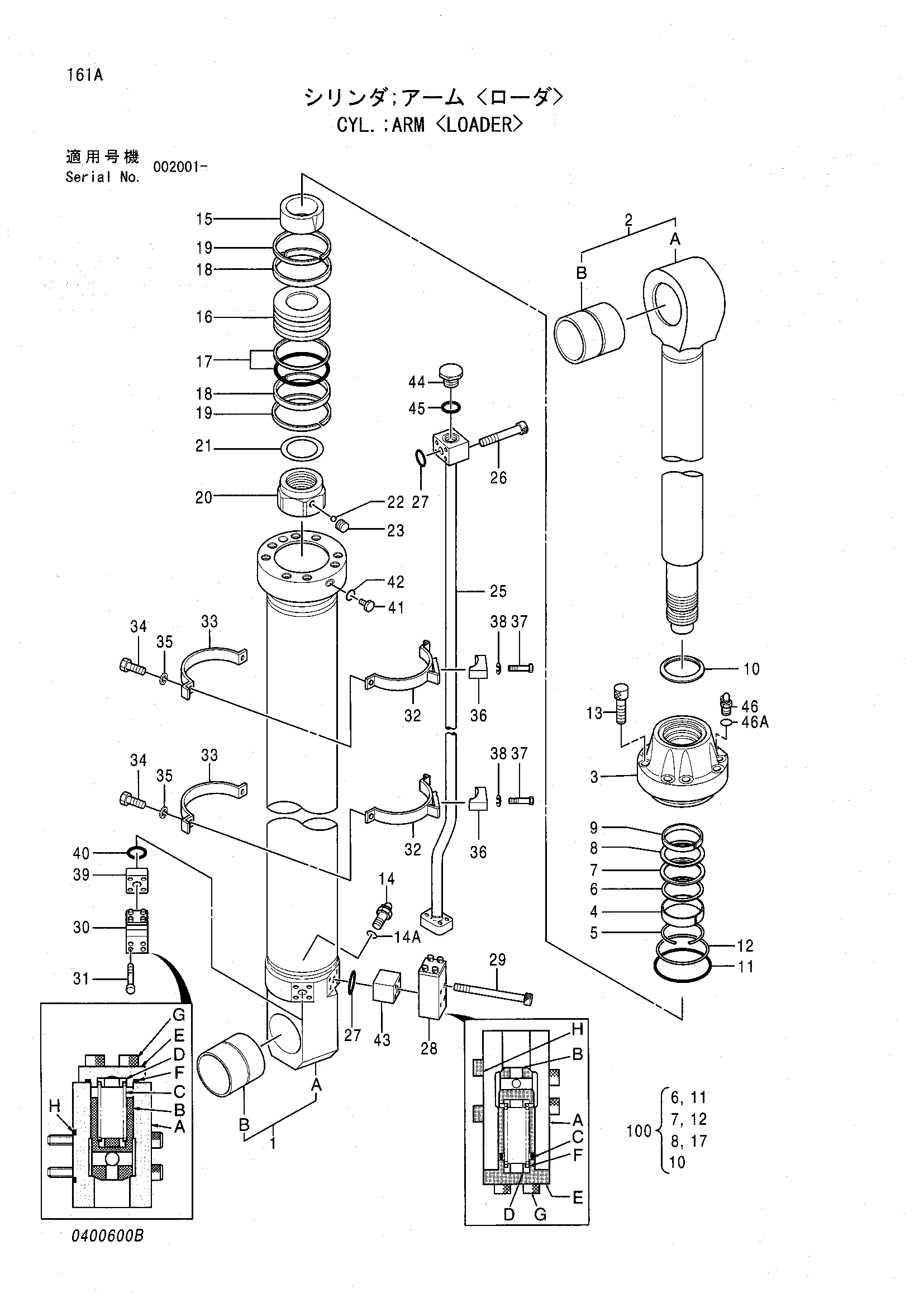

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243457 | Гидроцилиндр рукояти | 1 | |
| 1 | 4278063 замена: 4437959 | Труба гидроцилиндра в сборе | 1 |
| 1 | 4278063 замена: 0643016 | Труба гидроцилиндра в сборе | 1 |
| 1 | 4437959 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0400601 замена: 0400612 | Труба гидроцилиндра | 1 |
| 1A | 0400601 замена: 0643016 | Труба гидроцилиндра | 1 |
| 1A | 0400612 | Труба гидроцилиндра | 1 |
| 1B | 0400502 | Втулка пальца | 1 |
| 2 | 4278064 | Шток поршня в сборе | 1 |
| 2A | 0400602 | Шток поршня | 1 |
| 2B | 0400502 | Втулка пальца | 1 |
| 3 | 0379904 замена: 0392311 | Головка гидроцилиндра | 1 |
| 3 | 0379904 замена: 0643016 | Головка гидроцилиндра | 1 |
| 3 | 0392311 | Головка гидроцилиндра | 1 |
| 4 | 0379905 | Втулка | 1 |
| 5 | 0160706 | Стопорное кольцо | 1 |
| 6 | 0379906 | Кольцо | 1 |
| 7 | 4070027 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0379907 | Кольцо | 1 |
| 10 | 0242707 | Грязесъёмное кольцо | 1 |
| 11 | 4113165 | Уплотнительное кольцо | 1 |
| 12 | 0379908 | Опорное кольцо | 1 |
| 13 | 0343305 | Болт с внутренним шестигранником | 8 |
| 14 | 0237418 | Воздушный клапан | 1 |
| 14 | 0643016 | Воздушный клапан | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 0400604 | Амортизирующий подшипник | 1 |
| 16 | 0379910 | Поршень | 1 |
| 17 | 0379911 | Кольцо уплотнение асса'й | 1 |
| 18 | 0379912 | Кольцо | 2 |
| 19 | 0379913 | Кольцо | 2 |
| 20 | 0379914 | Гайка | 1 |
| 21 | 0379915 | Регулировочная шайба | 1 |
| 22 | 0109124 | Шарик | 1 |
| 23 | 0379815 | Установочный винт | 1 |
| 25 | 0400605 | Трубка | 1 |
| 26 | 0191916 | Болт с внутренним шестигранником | 4 |
| 27 | 4069900 | Уплотнительное кольцо | 2 |
| 28 | 0400606 | Клапан словретур | 1 |
| 28A | 0242723 | Корпус клапан | 1 |
| 28B | 4436057 | Клапан словретурн | 1 |
| 28C | 4153721 | Пружина | 1 |
| 28D | 4094938 | Направляющая пружины | 2 |
| 28E | 4094939 | Крышка | 1 |
| 28F | A811045 | Уплотнительное кольцо | 1 |
| 28G | 0242725 | Болт с внутренним шестигранником | 4 |
| 28H | 4069900 | Уплотнительное кольцо | 1 |
| 29 | 0242728 | Болт с внутренним шестигранником | 4 |
| 30 | 0400607 | Клапан словретур | 1 |
| 30A | 0400613 | Корпус клапан | 1 |
| 30B | 0400614 | Клапан | 1 |
| 30C | 4105384 | Пружина | 1 |
| 30D | 4063807 | Направляющая пружины | 2 |
| 30E | 4063808 | Пробка | 1 |
| 30F | 4061776 | Уплотнительное кольцо | 1 |
| 30G | 0168006 | Болт с внутренним шестигранником | 4 |
| 30H | 955612 | Уплотнительное кольцо | 1 |
| 31 | 0400608 | Болт с внутренним шестигранником | 4 |
| 32 | 0400609 | Лента | 2 |
| 33 | 0400610 | Лента | 2 |
| 34 | 0178820 | Болт | 4 |
| 35 | 0325913 | Шайба | 4 |
| 36 | 0379917 | Хомут трубки | 2 |
| 37 | 0379918 | Болт | 2 |
| 38 | A590914 | Пружинная шайба | 2 |
| 39 | 0400611 | Соединение | 1 |
| 40 | 955612 | Уплотнительное кольцо | 1 |
| 41 | 0242508 | Пробка | 1 |
| 42 | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 0242721 | Соединение | 1 |
| 44 | 0349308 | Пробка | 1 |
| 45 | 992444 | Уплотнительное кольцо | 1 |
| 46 | 0237418 | Воздушный клапан | 1 |
| 46 | 0643016 | Воздушный клапан | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4278397 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
