Сиденье — HITACHI EX1100-3

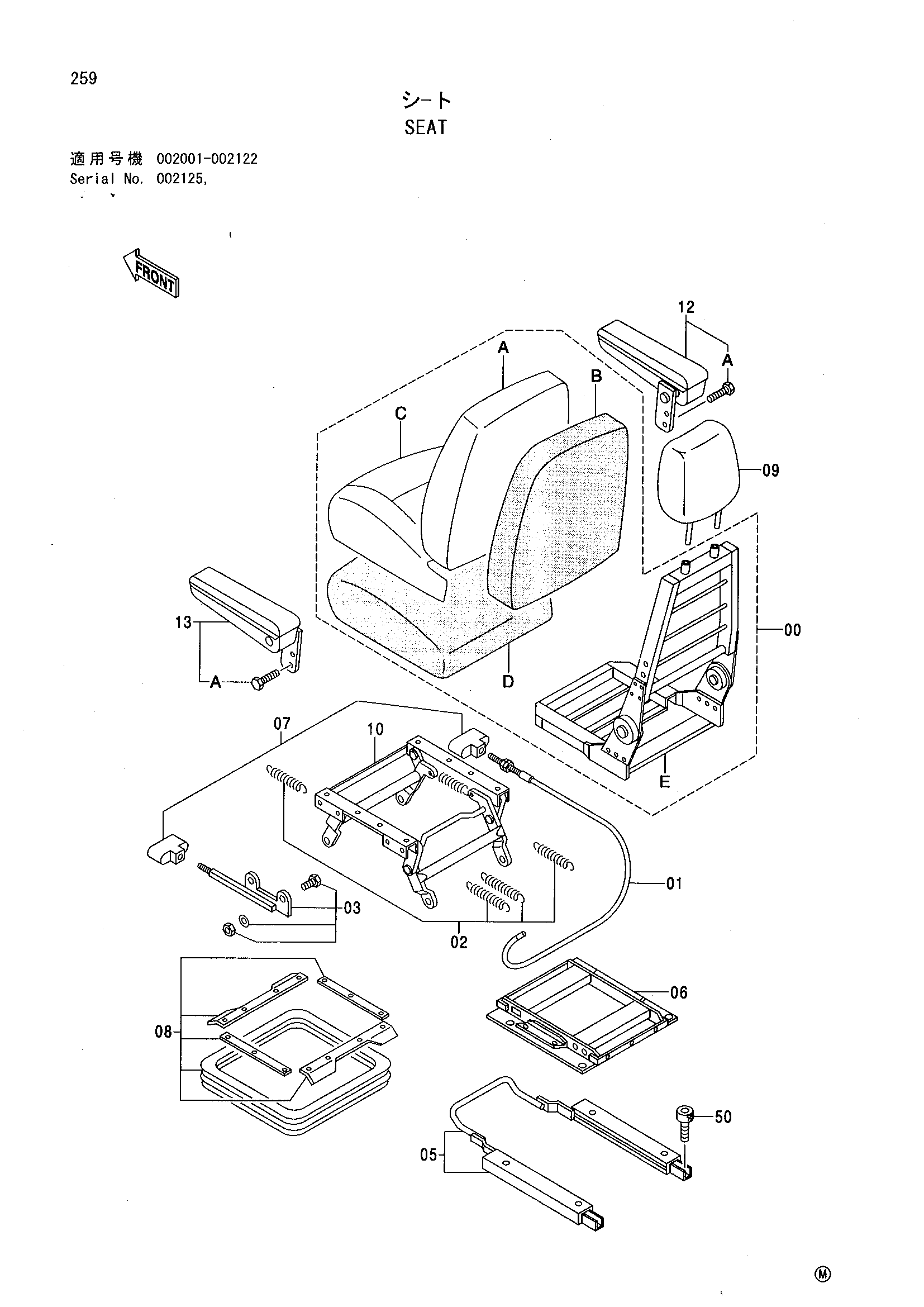

Заводская схема «Сиденье» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 4342226 замена: 4383546 | Сиденье в сборе | 1 |
| 00-1 | 4342226 замена: 3078471 | Сиденье в сборе | 1 |
| 00-1 | 4342226 замена: 4235232 | Сиденье в сборе | 1 |
| 00-1 | 4342226 замена: 9182174 | Сиденье в сборе | 1 |
| 00-1 | 4342226 замена: 4376707 | Сиденье в сборе | 1 |
| 00 | 4373465 | Сиденье | 1 |
| 00A | 4370193 | Крышка | 1 |
| 00B | 4370194 | Накладка | 1 |
| 00C | 4370195 | Крышка | 1 |
| 00D | 4370196 | Накладка | 1 |
| 00E | 4370197 | Рама | 1 |
| 01 | 4370198 | Трос | 1 |
| 02 | 4370199 | Пружина | 1 |
| 03 | 4370200 | Защёлка | 1 |
| 05 | 4370202 | Ползун | 1 |
| 06 | 4370203 | Рама | 1 |
| 07 | 4370204 | Рукоятка | 1 |
| 08 | 4370206 | Крышка | 1 |
| 09 | 4370207 | Опора головка | 1 |
| 10 | 4370205 | Кронштейн | 1 |
| 12 | 4407131 замена: 4422856 | Опора рукоять | 1 |
| 12 | 4422856 | Опора рукоять | 1 |
| 12A | 4407281 | Болт | 2 |
| 13 | 4407130 замена: 4422855 | Опора рукоять | 1 |
| 13 | 4422855 | Опора рукоять | 1 |
| 13A | 4407281 | Болт | 2 |
| 50 | M340816 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
