Автоматическая смазка система (экскаватор передний) — HITACHI EX1100-3

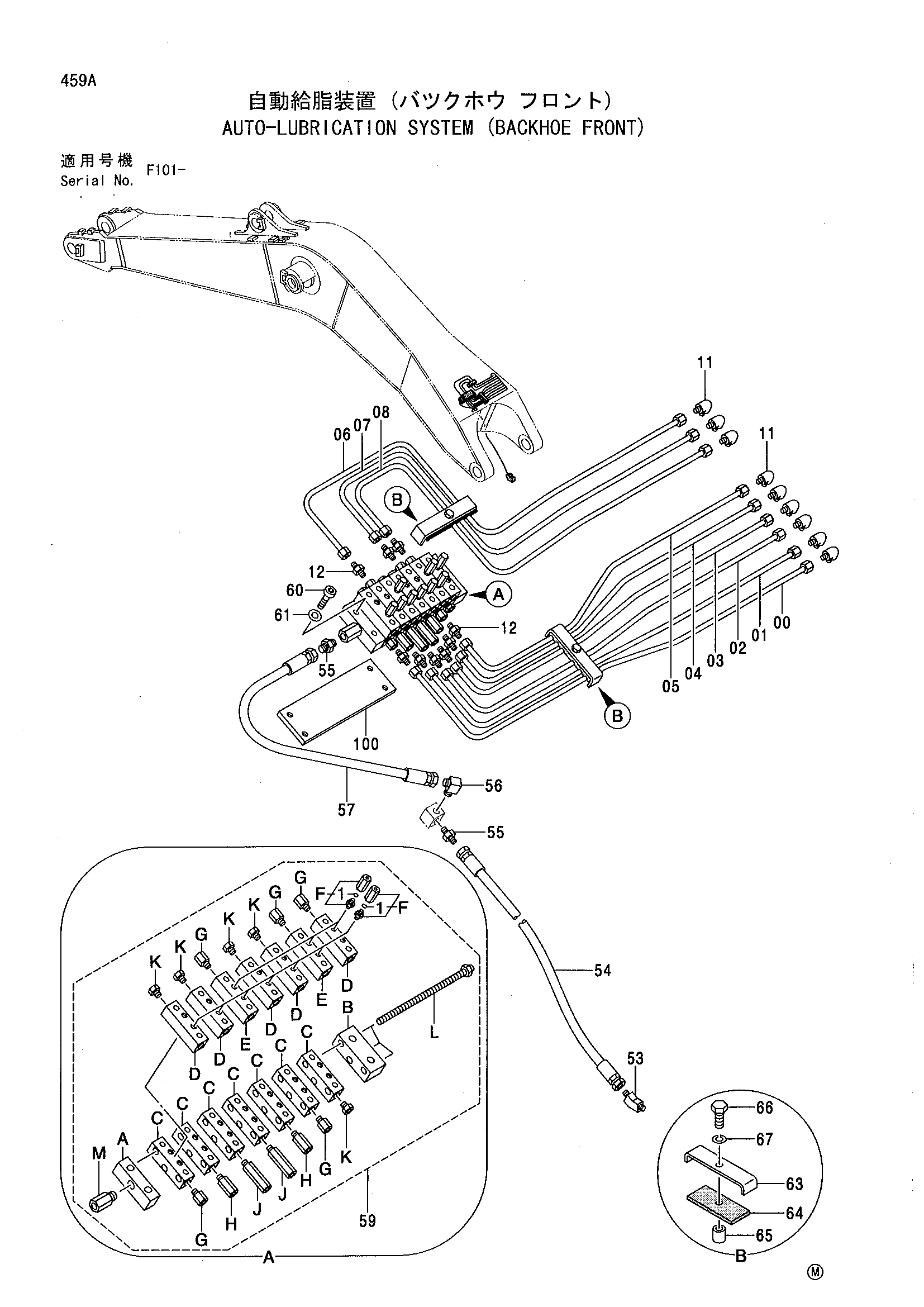

Заводская схема «Автоматическая смазка система (экскаватор передний)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4260975 | Трубка | 1 |
| 01 | 4260976 | Трубка | 1 |
| 02 | 4260977 | Трубка | 1 |
| 03 | 4260978 | Трубка | 1 |
| 04 | 4260979 | Трубка | 1 |
| 05 | 4260980 | Трубка | 1 |
| 06 | 4260981 | Трубка | 1 |
| 07 | 4260982 | Трубка | 1 |
| 08 | 4260983 | Трубка | 1 |
| 11 | 4130175 | Штуцер трубки | 9 |
| 12 | 4130168 | Штуцер трубки | 9 |
| 53 | 94-1501 | Угловой штуцер | 1 |
| 54 | 4022542 | Шланг | 1 |
| 55 | 94-1301 | Адаптер | 2 |
| 56 | 94-1401 | Угловой штуцер | 1 |
| 57 | 4055174 | Шланг | 1 |
| 59 | 4260906 замена: 4380280 | Клапан | 1 |
| 59 | 4260906 замена: M340840 | Клапан | 1 |
| 59 | 4260906 замена: J222008 | Клапан | 1 |
| 59 | 4260906 замена: 4382095 | Клапан | 1 |
| 59 | 4380280 | Клапан | 1 |
| 59A | 4436564 | Блок | 1 |
| 59B | 4436566 | Концевой | 1 |
| 59C | 4436546 | Блок | 7 |
| 59D | 4436567 | Клапан | 5 |
| 59E | 4436568 | Клапан | 2 |
| 59F | 4436569 | Индикатор | 9 |
| 59F1 | 4436585 | Уплотнение | 1 |
| 59G | 4436570 | Адаптер | 5 |
| 59H | 4436571 | Адаптер | 2 |
| 59J | 4436572 | Адаптер | 2 |
| 59K | 4354383 | Пробка | 5 |
| 59L | 4436573 | Шток | 3 |
| 59M | 4436574 | Адаптер | 1 |
| 60 | M340836 | Болт с внутренним шестигранником | 4 |
| 60 | M340840 | Болт с внутренним шестигранником | 4 |
| 61 | J222088 | Шайба | 4 |
| 63 | 4032158 | Хомут | 2 |
| 64 | 4261214 | Резиновая прокладка | 2 |
| 65 | 4233063 | Проставка | 2 |
| 66 | J901232 | Болт | 2 |
| 67 | A590912 | Пружинная шайба | 2 |
| 100 | 4382095 | Веат винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
