Кабина (3) [STD] — HITACHI EX1100-3

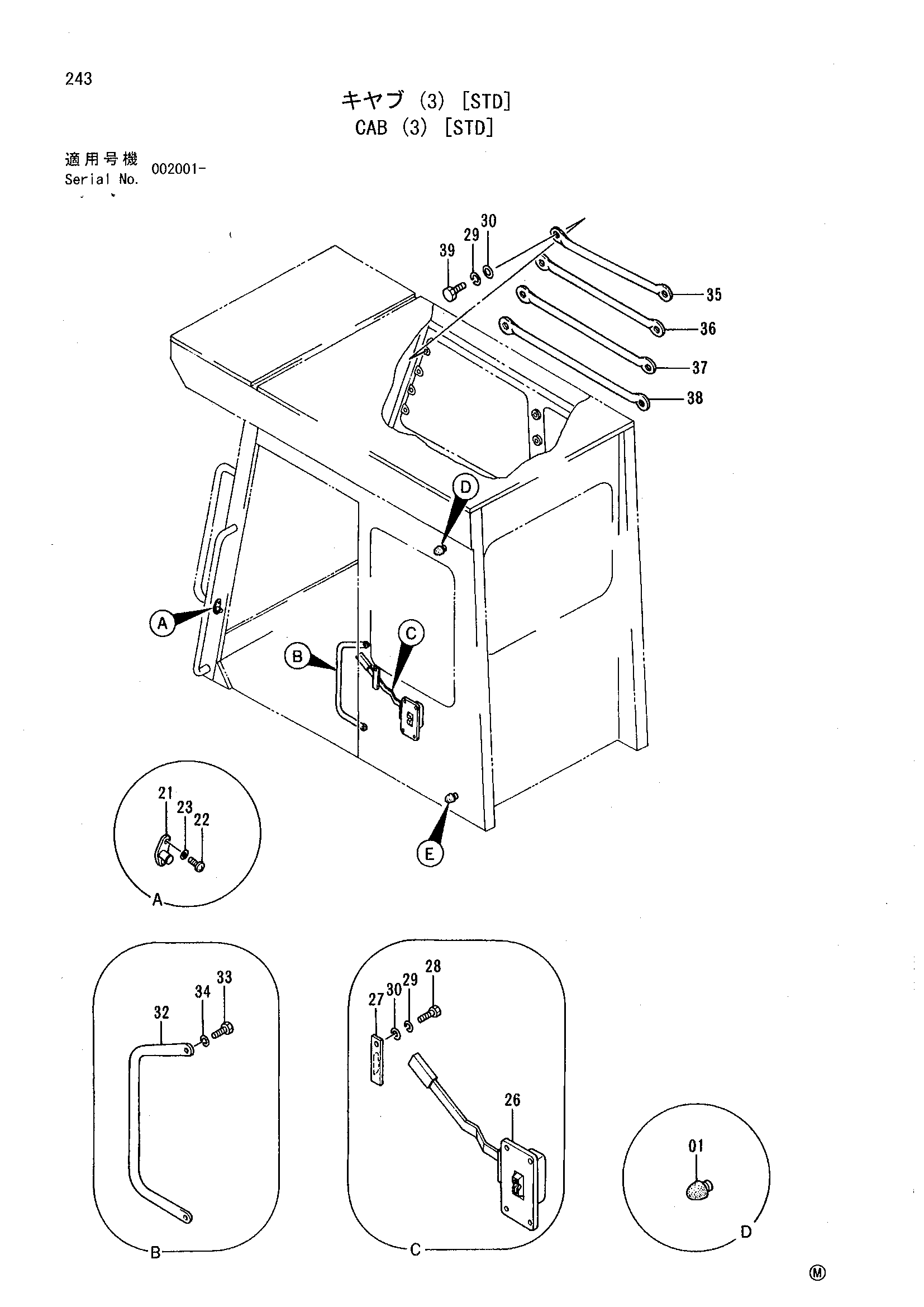

Заводская схема «Кабина (3) [STD]» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (3) [STD] HITACHI EX1100-3](/catalog-drawings/07/070642e2-aea5-429c-bf18-2a424d042ebb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204586 | Ограничитель | 2 |
| 21 | 4128473 | Ответная планка | 1 |
| 22 | M470816 | Винт | 2 |
| 23 | 4301482 | Шайба | 2 |
| 26 | 4301484 | Ограничитель | 1 |
| 27 | 4301486 | Направляющая | 1 |
| 28 | J900818 | Болт | 1 |
| 29 | A590908 | Пружинная шайба | 9 |
| 30 | A590108 | Плоская шайба | 9 |
| 32 | 4301487 | Рукоятка | 1 |
| 33 | J901025 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | 4385934 | Защитный кожух | 1 |
| 36 | 4362158 | Защитный кожух | 1 |
| 37 | 4385935 | Защитный кожух | 1 |
| 38 | 4385936 | Защитный кожух | 1 |
| 39 | J900820 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
