Основные гидролинии (1) — HITACHI EX1100-3

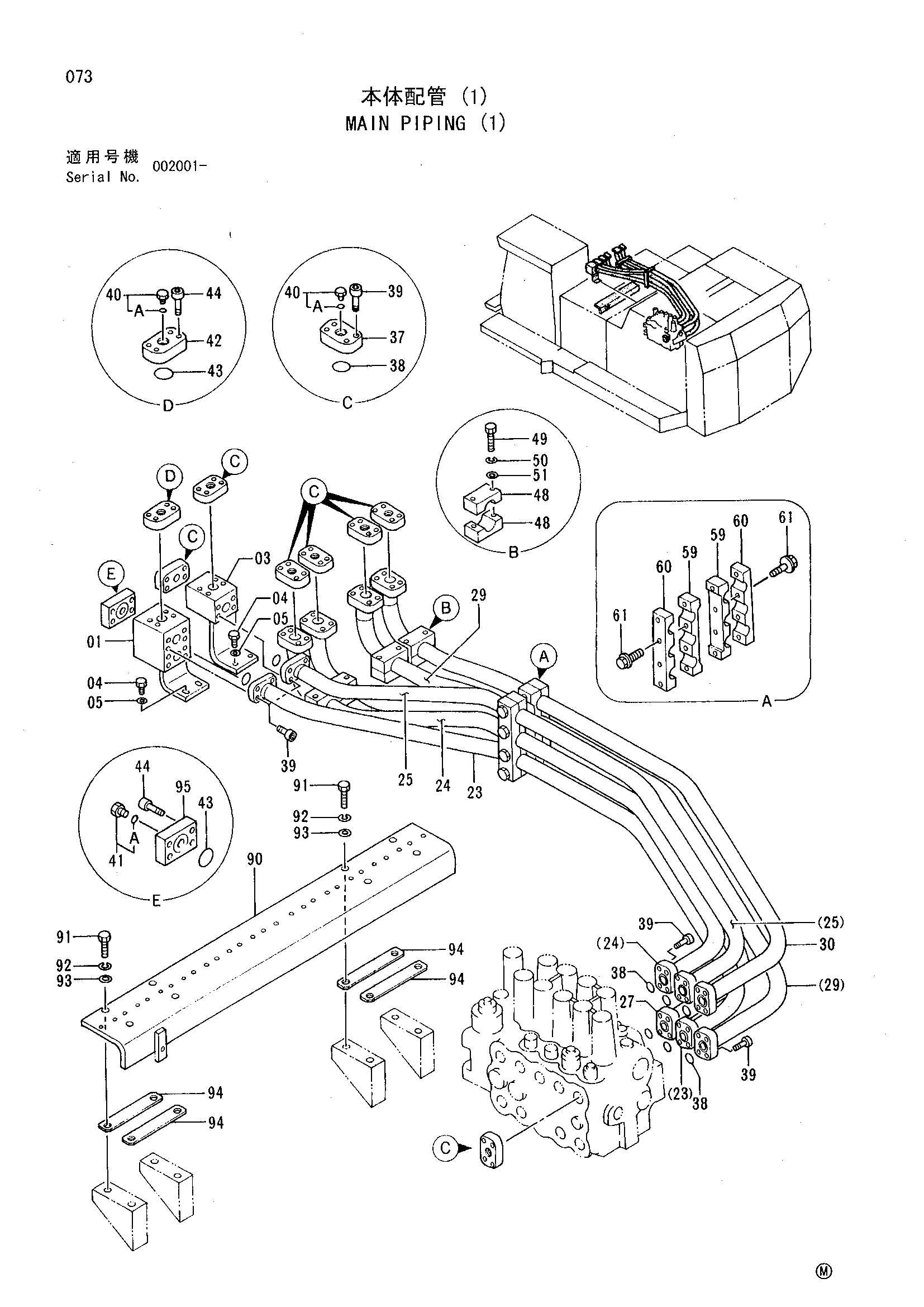

Заводская схема «Основные гидролинии (1)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056094 | Блок | 1 |
| 03 | 8056095 | Блок | 1 |
| 04 | J901235 | Болт | 4 |
| 05 | 4086891 | Шайба | 4 |
| 23 | 8055897 | Трубка | 1 |
| 24 | 8050720 | Трубка | 1 |
| 25 | 8055895 | Трубка | 1 |
| 27 | 8050721 | Трубка | 1 |
| 29 | 8050723 | Трубка | 1 |
| 30 | 8050724 | Трубка | 1 |
| 37 | 4244894 | Крышка | 7 |
| 38 | 4508805 | Уплотнительное кольцо | 15 |
| 39 | M341445 | Болт с внутренним шестигранником | 60 |
| 40 | 4093624 | Пробка | 8 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4093624 | Пробка | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4244893 | Крышка | 1 |
| 43 | 4510169 | Уплотнительное кольцо | 2 |
| 44 | M341650 | Болт с внутренним шестигранником | 8 |
| 48 | 4311153 | Хомут трубки | 8 |
| 49 | J901290 | Болт | 8 |
| 50 | A590912 | Пружинная шайба | 8 |
| 51 | 4086891 | Шайба | 8 |
| 59 | 4295241 | Хомут трубки | 2 |
| 60 | 4275457 | Хомут трубки | 2 |
| 61 | J011265 | Болт с шайбой | 8 |
| 90 | 8068119 | Кронштейн | 1 |
| 91 | J901650 | Болт | 8 |
| 92 | A590916 | Пружинная шайба | 8 |
| 93 | J222016 | Шайба | 8 |
| 94 | 4312264 | Пластина | 2 |
| 95 | 4244893 | Крышка | 1 |
| 95 | 4424167 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
