Крышка двигателя (1) — HITACHI EX1100-3

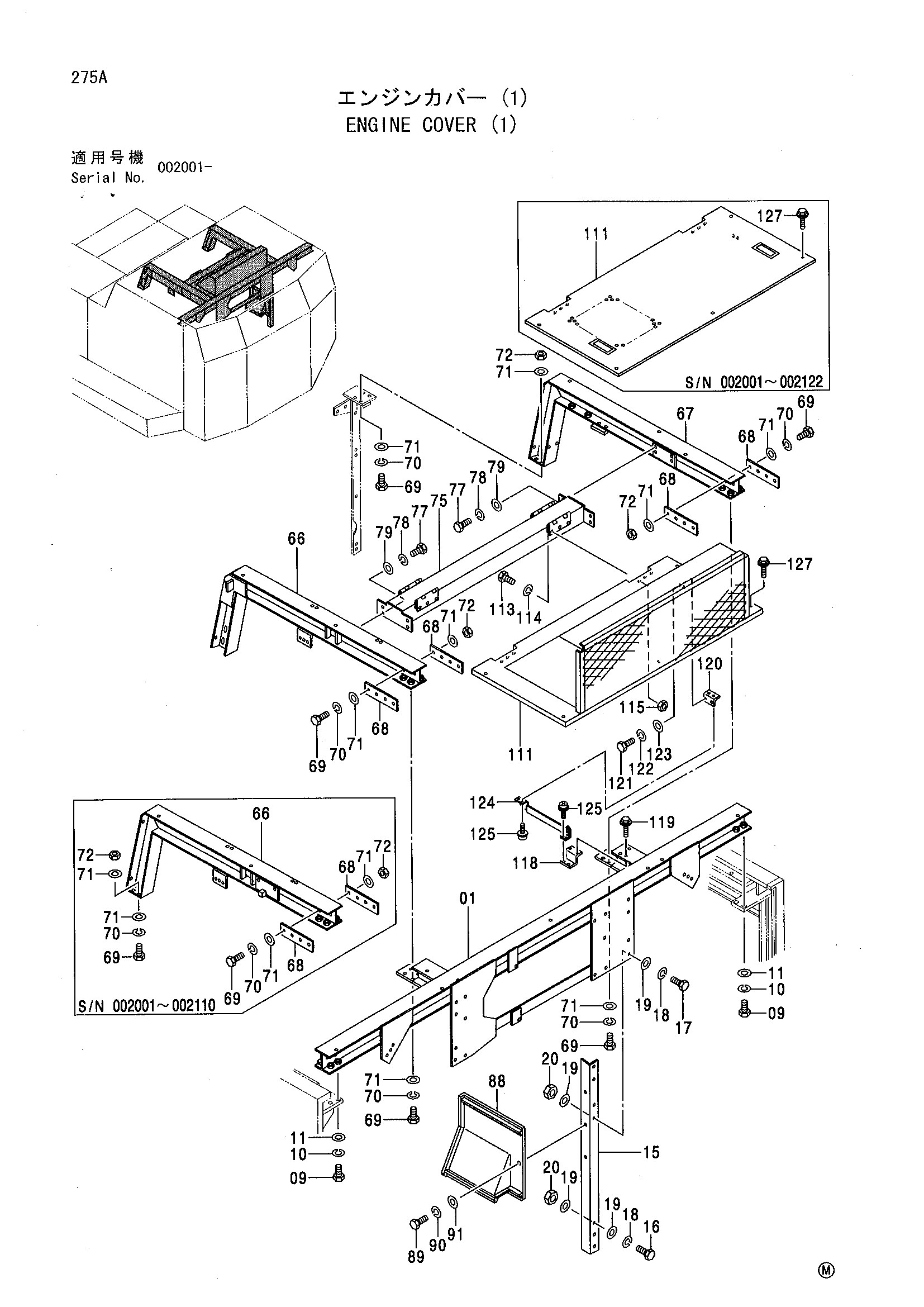

Заводская схема «Крышка двигателя (1)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7030554 | Балка | 1 |
| 09 | J901240 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | J222012 | Шайба | 8 |
| 15 | 4355949 замена: 9748821 | Опора | 1 |
| 15 | 4355949 замена: 7034305 | Опора | 1 |
| 15 | 4355949 замена: J901032 | Опора | 1 |
| 15 | 4355949 замена: A590910 | Опора | 1 |
| 15 | 4355949 замена: J222010 | Опора | 1 |
| 15 | 9748821 | Опора | 1 |
| 16 | J901255 | Болт | 3 |
| 17 | J901240 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 7 |
| 19 | J222012 | Шайба | 14 |
| 20 | J950012 | Гайка | 7 |
| 66 | 7031241 замена: 7038968 | Балка | 1 |
| 66 | 7031241 замена: 8074708 | Балка | 1 |
| 66 | 7031241 замена: 8074703 | Балка | 1 |
| 66 | 7031241 замена: J901240 | Балка | 1 |
| 66 | 7031241 замена: A590912 | Балка | 1 |
| 66 | 7031241 замена: J222012 | Балка | 1 |
| 66 | 7035968 | Балка | 1 |
| 67 | 7030556 | Балка | 1 |
| 68 | 4355937 | Пластина | 4 |
| 69 | J901240 | Болт | 24 |
| 69 | J901240 | Болт | 20 |
| 70 | A590912 | Пружинная шайба | 24 |
| 70 | A590912 | Пружинная шайба | 20 |
| 71 | J222012 | Шайба | 40 |
| 71 | J222012 | Шайба | 32 |
| 72 | J950012 | Гайка | 16 |
| 72 | J950012 | Гайка | 12 |
| 75 | 7030561 | Балка | 1 |
| 77 | J901240 | Болт | 6 |
| 78 | A590912 | Пружинная шайба | 6 |
| 79 | J222012 | Шайба | 6 |
| 88 | 7034305 | Крышка | 1 |
| 89 | J901032 | Болт | 3 |
| 90 | A590910 | Пружинная шайба | 3 |
| 91 | J222010 | Шайба | 3 |
| 111 | 7030559 замена: 6018837 | Крышка | 1 |
| 111 | 6018837 | Крышка | 1 |
| 113 | J901025 | Болт | 6 |
| 114 | A590910 | Пружинная шайба | 6 |
| 115 | J950010 | Гайка | 6 |
| 118 | 9745151 | Кронштейн | 1 |
| 119 | J020825 | Болт с шайбой | 2 |
| 120 | 4355951 | Кронштейн | 1 |
| 121 | J900816 | Болт | 2 |
| 122 | A590908 | Пружинная шайба | 2 |
| 123 | A590108 | Плоская шайба | 2 |
| 124 | 3073593 | Стойка | 1 |
| 125 | J460512 | Винт с шайбой | 4 |
| 127 | J031250 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
