Двигатель (2) — HITACHI EX1100-3

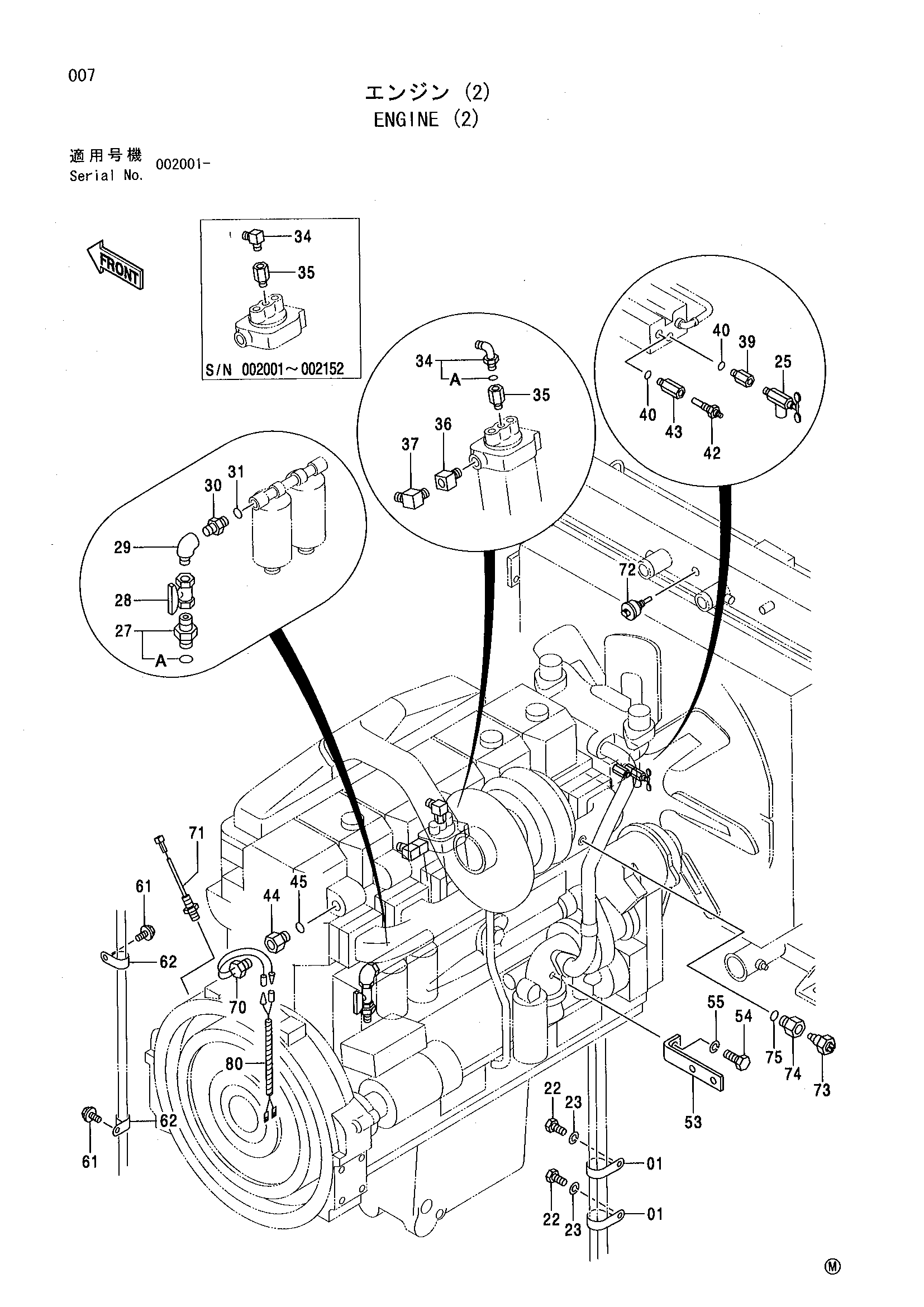

Заводская схема «Двигатель (2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4193848 | Зажим | 2 |
| 22 | J901016 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 25 | 4245743 | Кран | 1 |
| 27 | 4086752 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4203434 | Шаровой клапан | 1 |
| 29 | 94-0633 | Угловой штуцер | 1 |
| 30 | 4366569 | Адаптер | 1 |
| 31 | R26906R | Уплотнительное кольцо | 1 |
| 34 | 4154657 замена: 4154671 | Угловой штуцер | 1 |
| 34 | 4154657 замена: 4451050 | Угловой штуцер | 1 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4089531 замена: 4154671 | Адаптер | 1 |
| 35 | 4089531 замена: 4451050 | Адаптер | 1 |
| 35 | 4451050 | Адаптер | 1 |
| 36 | 4174336 | Адаптер | 1 |
| 37 | 94-1403 | Угловой штуцер | 1 |
| 39 | 4366106 | Адаптер | 1 |
| 40 | 4366014 | Уплотнительное кольцо | 2 |
| 42 | 4257129 | Блок | 1 |
| 43 | 4369429 | Адаптер | 1 |
| 44 | 4366094 | Адаптер | 1 |
| 45 | 4226986 | Уплотнительное кольцо | 1 |
| 53 | 4373855 | Кронштейн | 1 |
| 54 | 4125131 | Болт | 1 |
| 55 | A590916 | Пружинная шайба | 1 |
| 61 | J021025 | Болт с шайбой | 2 |
| 62 | 4192035 | Зажим | 2 |
| 70 | 4487038 | Выключатель | 1 |
| 71 | 4283835 | Датчик | 1 |
| 72 | 4387819 | Выключатель уровень | 1 |
| 73 | 4375390 | Выключатель термостатический | 1 |
| 74 | 4420078 | Адаптер | 1 |
| 75 | U12547U | Уплотнительное кольцо | 1 |
| 80 | 4485007 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
