Всасывающие трубопроводы — HITACHI EX1100-3

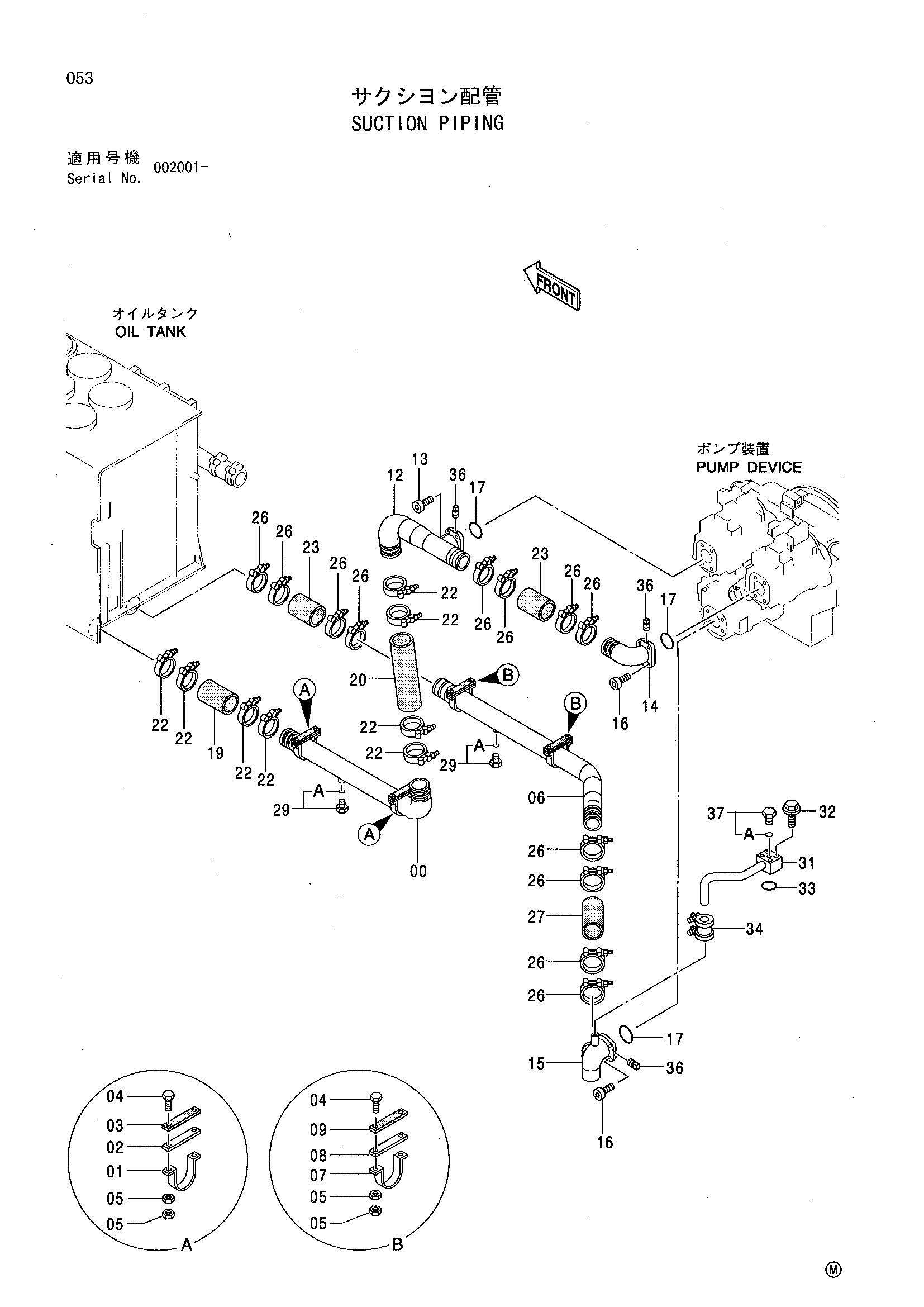

Заводская схема «Всасывающие трубопроводы» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045242 | Трубка | 1 |
| 01 | 4207010 | Хомут трубки | 2 |
| 02 | 4236242 | Пластина | 2 |
| 03 | 4236243 | Пластина резиновый | 2 |
| 04 | J901055 | Болт | 8 |
| 05 | J950010 | Гайка | 16 |
| 06 | 8045243 | Трубка | 1 |
| 07 | 4186854 | Хомут трубки | 2 |
| 08 | 4244786 | Пластина | 2 |
| 09 | 4244787 | Пластина резиновый | 2 |
| 12 | 8064572 | Трубка | 1 |
| 13 | M341240 | Болт с внутренним шестигранником | 4 |
| 14 | 9744901 | Трубка | 1 |
| 15 | 8064830 | Трубка | 1 |
| 16 | M341245 | Болт с внутренним шестигранником | 8 |
| 17 | A810100 | Уплотнительное кольцо | 3 |
| 19 | 4204188 | Резиновый шланг | 1 |
| 20 | 4244659 | Резиновый шланг | 1 |
| 22 | 4282491 | Хомут шланга | 8 |
| 23 | 4193871 | Резиновый шланг | 2 |
| 26 | 4282488 | Хомут шланга | 12 |
| 27 | 4307669 | Резиновый шланг | 1 |
| 29 | 4174541 | Пробка | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 8064985 | Трубка | 1 |
| 32 | J011285 | Болт с шайбой | 4 |
| 33 | A811050 | Уплотнительное кольцо | 1 |
| 34 | 4069801 | Муфта | 1 |
| 36 | 94-2022 | Пробка | 3 |
| 37 | 4093624 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
