Основные гидролинии (погрузчик) 2 — HITACHI EX1100-3

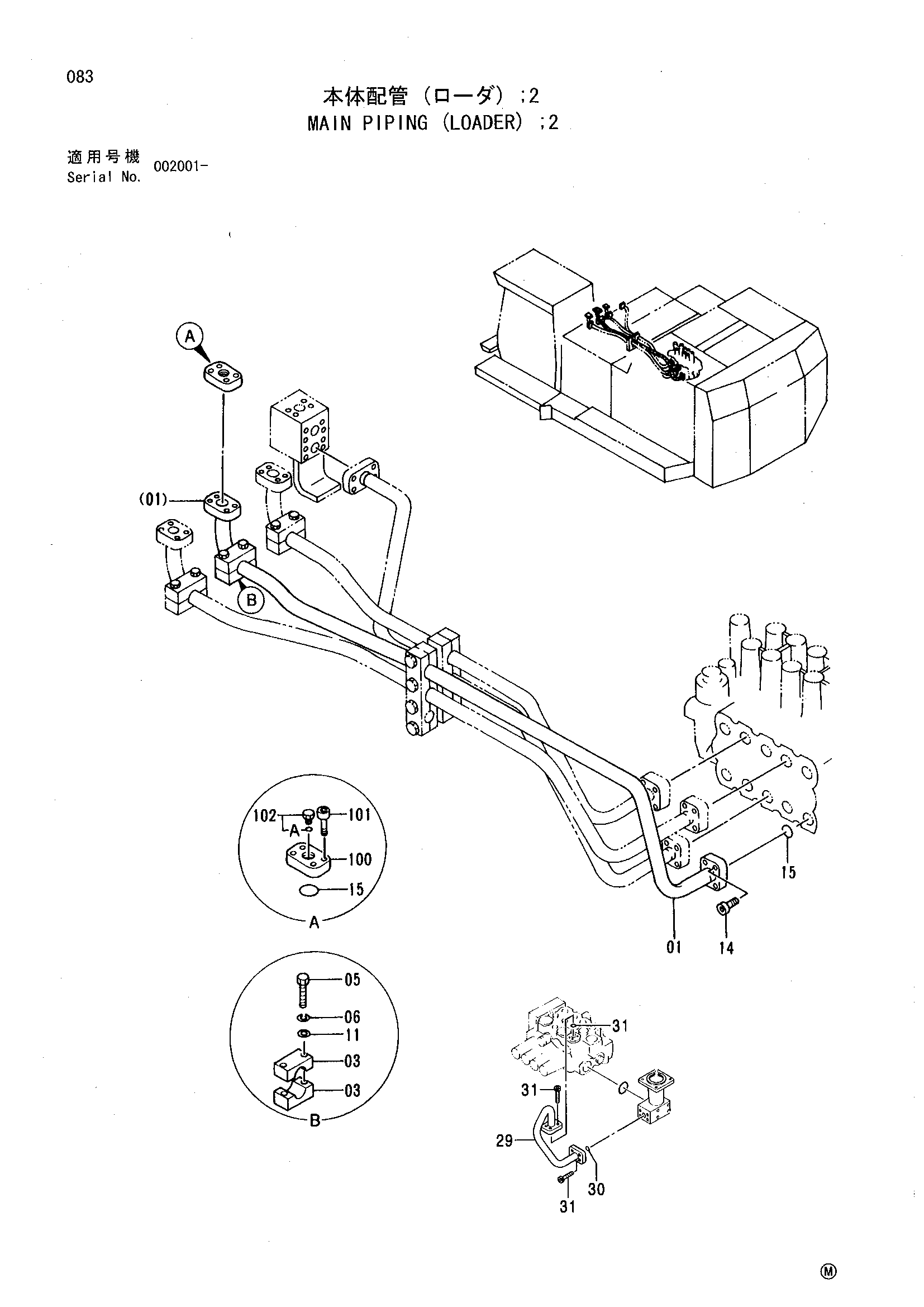

Заводская схема «Основные гидролинии (погрузчик) 2» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053489 | Трубка | 1 |
| 03 | 4311153 | Хомут трубки | 2 |
| 05 | J901290 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 11 | 4086891 | Шайба | 2 |
| 14 | M341445 | Болт с внутренним шестигранником | 4 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 29 | 8079882 | Трубка дренажный | 1 |
| 30 | 4508805 | Уплотнительное кольцо | 2 |
| 31 | M341445 | Болт с внутренним шестигранником | 8 |
| 100 | 4244894 | Крышка | 1 |
| 101 | M341445 | Болт с внутренним шестигранником | 4 |
| 102 | 4093624 | Пробка | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
