Крышка двигателя (4) — HITACHI EX1100-3

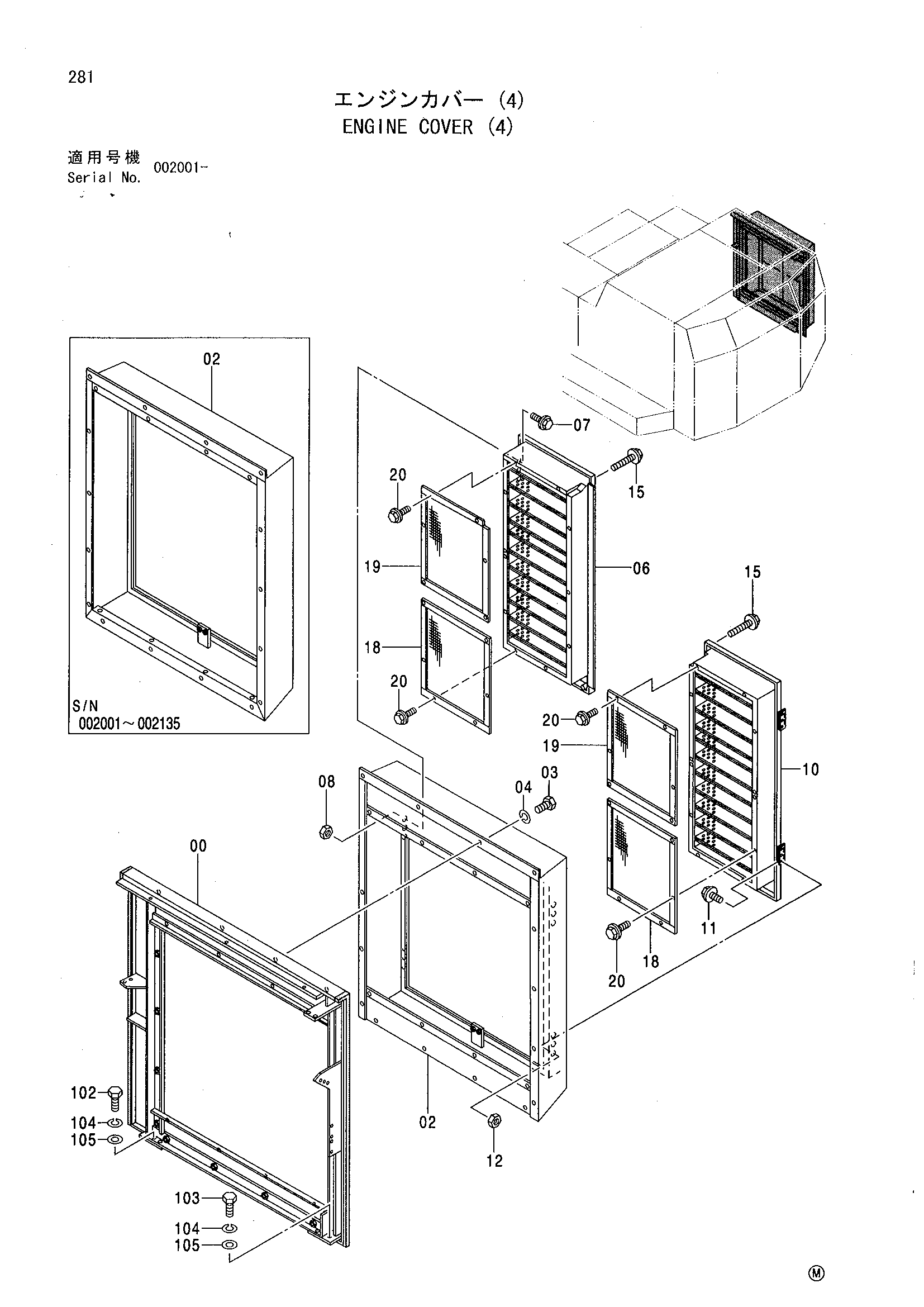

Заводская схема «Крышка двигателя (4)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004881 | Крышка | 1 |
| 02 | 6015272 | Крышка боковой | 1 |
| 02 | 6019205 | Крышка боковой | 1 |
| 03 | J901230 | Болт | 16 |
| 04 | A590912 | Пружинная шайба | 16 |
| 06 | 7030557 | Дверь | 1 |
| 07 | J011025 | Болт с шайбой | 6 |
| 08 | J950010 | Гайка | 6 |
| 10 | 7030558 | Дверь | 1 |
| 11 | J011025 | Болт с шайбой | 6 |
| 12 | J950010 | Гайка | 6 |
| 15 | J031270 | Болт с шайбой | 4 |
| 18 | 8063604 | Крышка | 2 |
| 19 | 8063605 | Крышка | 2 |
| 20 | J020616 | Болт с шайбой | 24 |
| 84 | J900820 | Болт | 16 |
| 85 | A590908 | Пружинная шайба | 16 |
| 86 | A590108 | Плоская шайба | 16 |
| 102 | J901450 | Болт | 4 |
| 103 | J901445 | Болт | 1 |
| 104 | A590914 | Пружинная шайба | 5 |
| 105 | J222014 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
