Сверхдлинный высокая кабина детали (1) — HITACHI EX1100-3

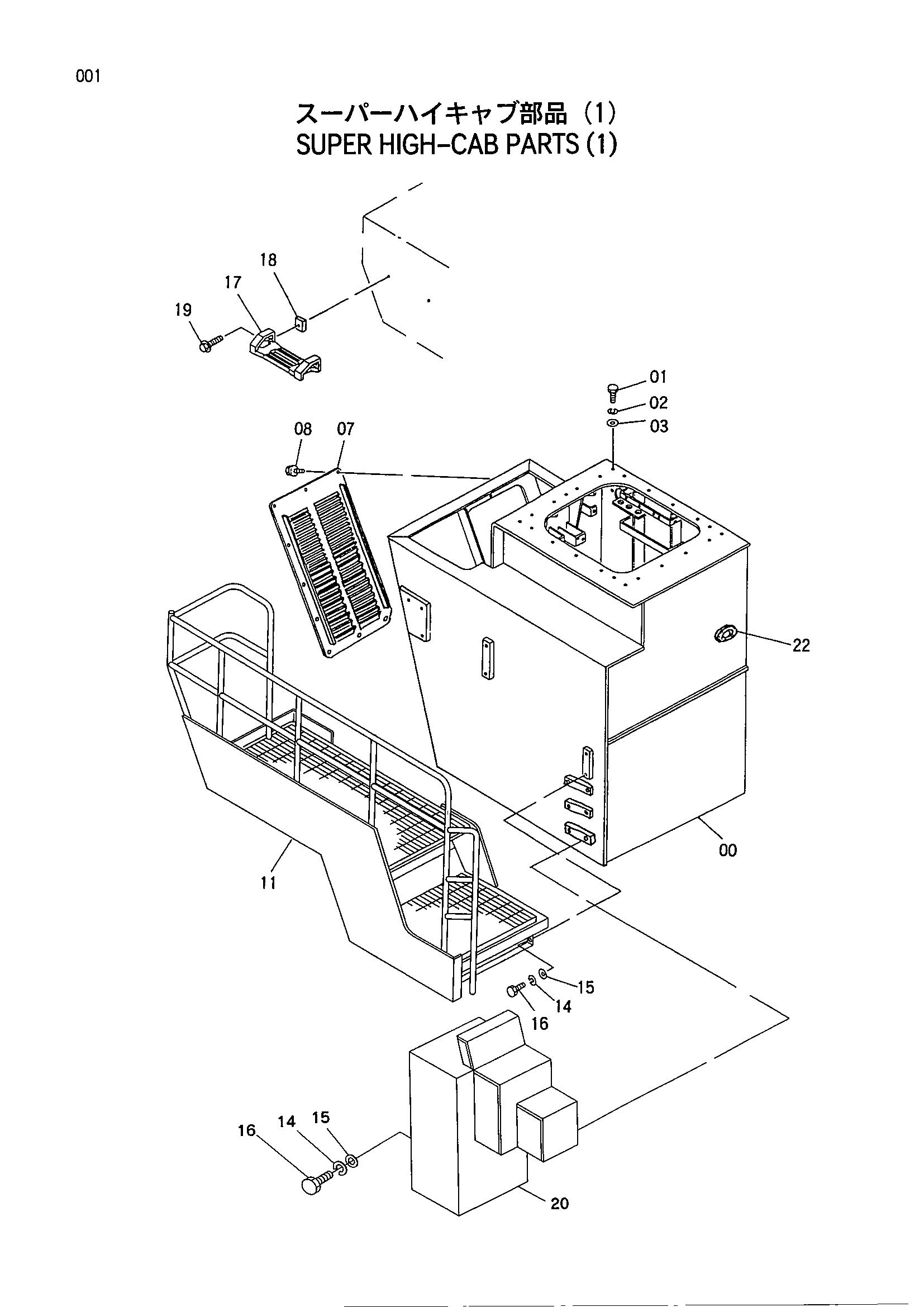

Заводская схема «Сверхдлинный высокая кабина детали (1)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005566 | Платформа | 1 |
| 01 | J901650 | Болт | 24 |
| 02 | A590916 | Пружинная шайба | 24 |
| 03 | 4087197 | Шайба | 24 |
| 07 | 7032578 | Крышка | 1 |
| 08 | J021020 | Болт с шайбой | 12 |
| 11 | 9167734 | Крыло | 1 |
| 14 | A590916 | Пружинная шайба | 12 |
| 15 | 4114405 | Шайба | 12 |
| 16 | J901650 | Болт | 12 |
| 17 | 2025971 | Ступень | 2 |
| 18 | 4274884 | Проставка | 4 |
| 19 | J011255 | Болт с шайбой | 4 |
| 20 | 6016311 | Ступень | 1 |
| 22 | 4161993 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
