Воздушный фильтр — HITACHI EX1100-3

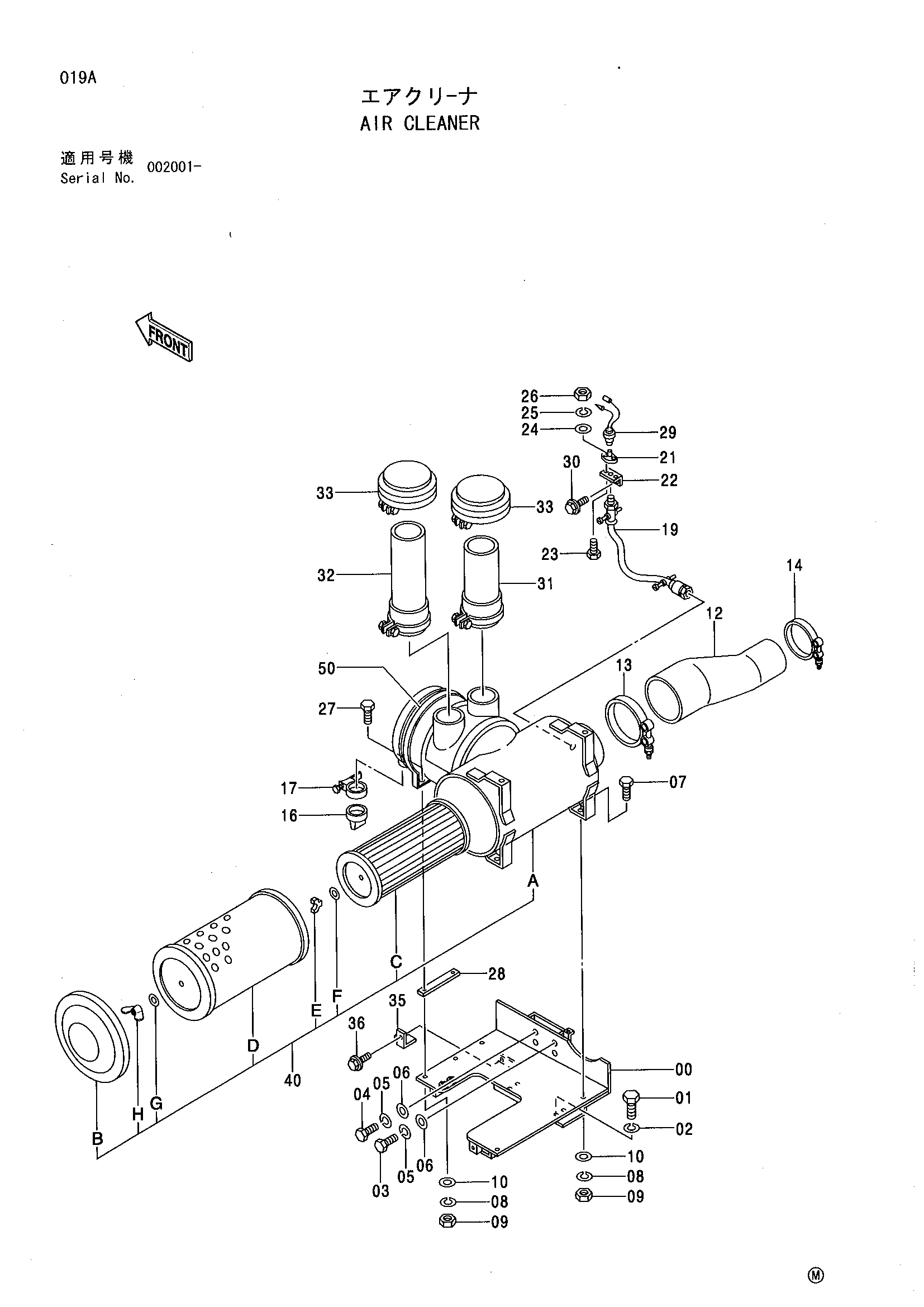

Заводская схема «Воздушный фильтр» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015898 | Кронштейн | 1 |
| 01 | 19H1741 | Болт | 4 |
| 02 | J21384 | Пружинная шайба | 4 |
| 03 | 19H1805 | Болт | 2 |
| 04 | 4341146 | Болт | 2 |
| 05 | J219084 | Пружинная шайба | 4 |
| 06 | J222014 | Шайба | 4 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | J950010 | Гайка | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 12 | 3075272 | Воздушный шланг | 1 |
| 13 | 4282501 | Хомут шланга | 1 |
| 14 | 4282494 | Хомут шланга | 1 |
| 16 | 4352869 | Клапан | 1 |
| 17 | 4116012 | Хомут шланга | 1 |
| 19 | 4205424 | Соединение | 1 |
| 21 | 4205425 | Фланец | 1 |
| 22 | 4192813 | Кронштейн | 1 |
| 23 | J900620 | Болт | 2 |
| 24 | A590106 | Плоская шайба | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 26 | M500605 | Гайка | 2 |
| 27 | J901025 | Болт | 2 |
| 27 | J901035 | Болт | 2 |
| 28 | 4425998 | Проставка | 1 |
| 29 | 4224238 | Индикатор | 1 |
| 30 | J011025 | Болт с шайбой | 2 |
| 31 | 4266019 | Удлинитель | 1 |
| 32 | 4266020 | Удлинитель | 1 |
| 33 | 4085785 | Колпачок | 2 |
| 35 | 4257159 | Кронштейн | 1 |
| 36 | J011020 | Болт с шайбой | 1 |
| 40 | 4187248 | Фильтр воздушный в сборе | 1 |
| 40A | 4279712 | Корпус | 1 |
| 40B | 4279713 | Крышка | 1 |
| 40C | 4206273 | Фильтрующий элемент | 1 |
| 40D | 4206272 | Фильтрующий элемент | 1 |
| 40E | 4298635 | Индикатор | 1 |
| 40F | 4267408 | Шайба | 1 |
| 40G | 4267408 | Шайба | 1 |
| 40H | 4293922 | Гайка винг | 1 |
| 50 | 4268473 замена: 4392525 | Страп | 1 |
| 50 | 4392525 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
