Пилотные гидролинии (кабина) 2 — HITACHI EX1100-3

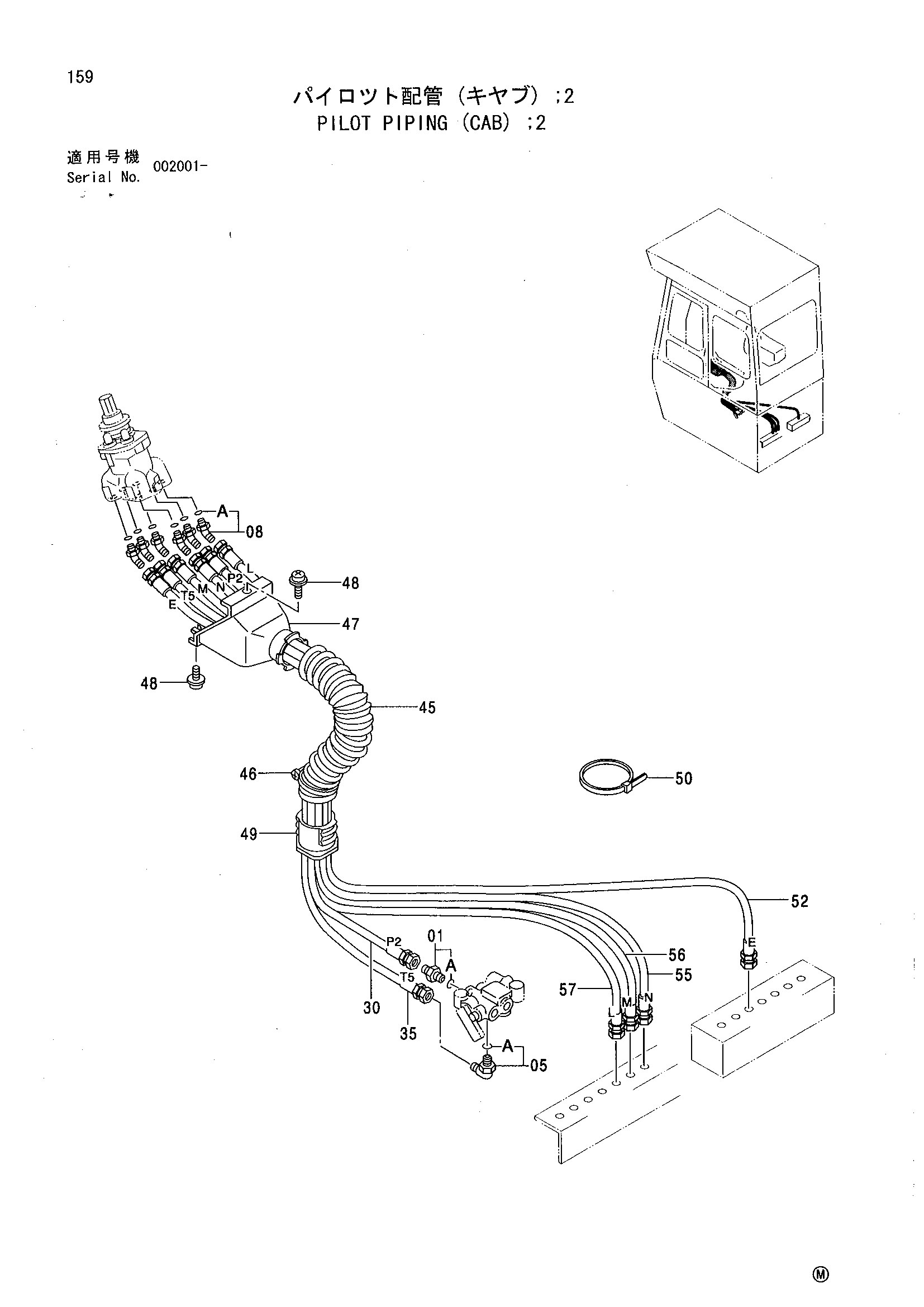

Заводская схема «Пилотные гидролинии (кабина) 2» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4286916 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4416457 | Шланг | 1 |
| 30 | 4416457 | Шланг | 1 |
| 30 | 4333394 | Шланг | 1 |
| 30 | 4333394 | Шланг | 1 |
| 35 | 4416458 | Шланг | 1 |
| 35 | 4416458 | Шланг | 1 |
| 35 | 4333397 | Шланг | 1 |
| 35 | 4333397 | Шланг | 1 |
| 45 | 4351175 | Шланг | 1 |
| 46 | 4351774 | Хомут провод | 1 |
| 47 | 3072745 | Крышка | 1 |
| 48 | J460620 | Винт с шайбой | 2 |
| 49 | 3072687 замена: 3079728 | Втулка | 1 |
| 49 | 3079728 | Втулка | 1 |
| 50 | 4055312 | Ленточный зажим | 3 |
| 52 | 4416459 | Шланг | 1 |
| 52 | 4416459 | Шланг | 1 |
| 52 | 4304404 | Шланг | 1 |
| 52 | 4304404 | Шланг | 1 |
| 55 | 4416460 | Шланг | 1 |
| 55 | 4416460 | Шланг | 1 |
| 55 | 4381210 | Шланг | 1 |
| 55 | 4381210 | Шланг | 1 |
| 56 | 4416461 | Шланг | 1 |
| 56 | 4416461 | Шланг | 1 |
| 56 | 4381211 | Шланг | 1 |
| 56 | 4381211 | Шланг | 1 |
| 57 | 4416462 | Шланг | 1 |
| 57 | 4416462 | Шланг | 1 |
| 57 | 4364414 | Шланг | 1 |
| 57 | 4364414 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
