Крышка двигателя (2) — HITACHI EX1100-3

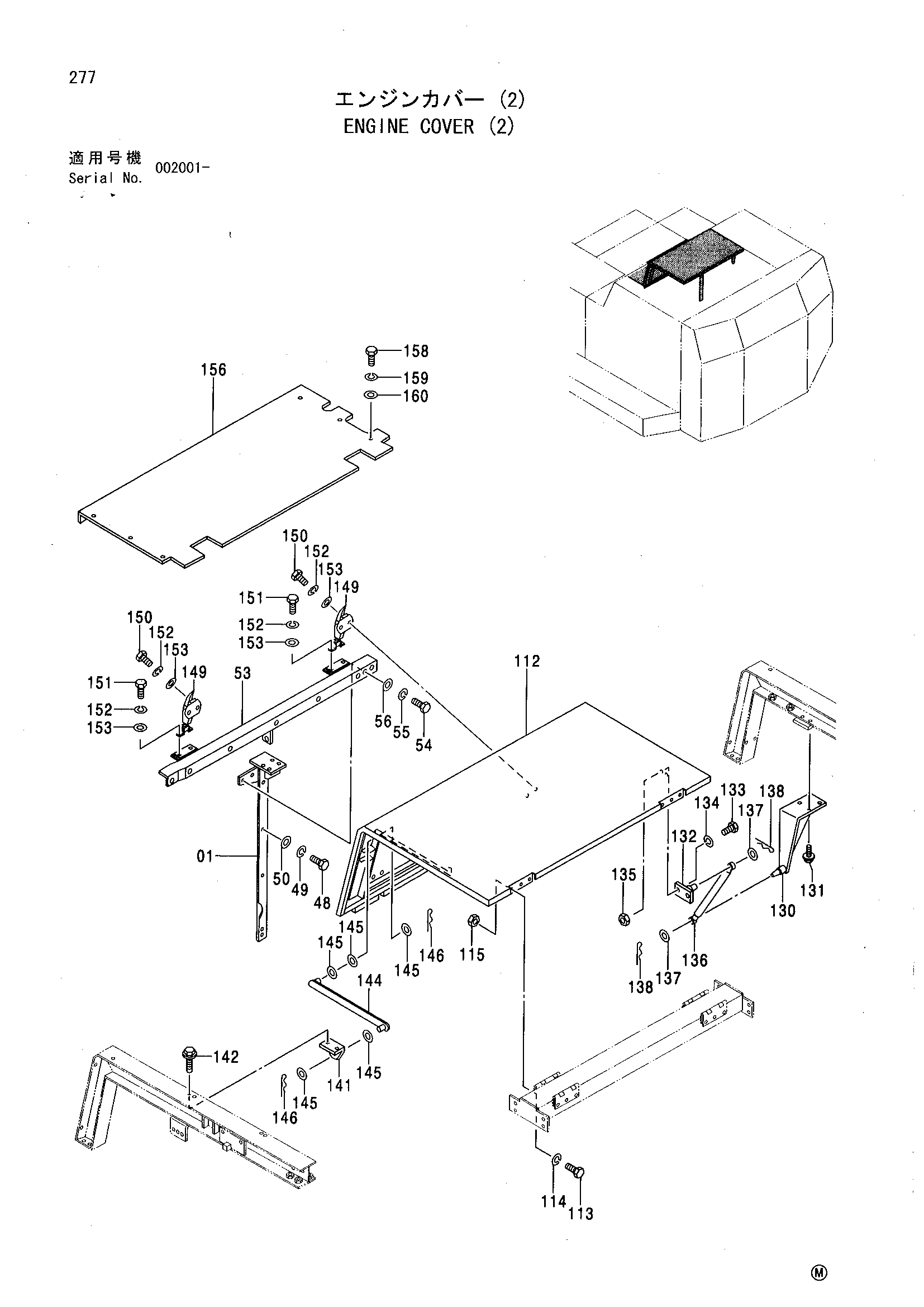

Заводская схема «Крышка двигателя (2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063600 | Опора | 1 |
| 48 | J901240 | Болт | 4 |
| 49 | A590912 | Пружинная шайба | 4 |
| 50 | J222012 | Шайба | 4 |
| 53 | 8063599 | Опора | 1 |
| 54 | J901235 | Болт | 3 |
| 55 | A590912 | Пружинная шайба | 3 |
| 56 | J222012 | Шайба | 3 |
| 112 | 6015273 | Крышка | 1 |
| 113 | J901025 | Болт | 6 |
| 114 | A590910 | Пружинная шайба | 6 |
| 115 | J950010 | Гайка | 6 |
| 130 | 8063606 | Кронштейн | 1 |
| 131 | J011022 | Болт с шайбой | 4 |
| 132 | 9745152 | Кронштейн | 1 |
| 133 | J900820 | Болт | 2 |
| 134 | A590908 | Пружинная шайба | 2 |
| 135 | M500807 | Гайка | 2 |
| 136 | 4326348 | Гидроцилиндр | 1 |
| 137 | A590108 | Плоская шайба | 2 |
| 138 | 4022697 | Стопорный палец | 2 |
| 141 | 9746120 | Кронштейн | 1 |
| 142 | J020830 | Болт с шайбой | 2 |
| 144 | 9746121 | Стойка | 1 |
| 145 | A590116 | Плоская шайба | 5 |
| 146 | 4022701 | Стопорный палец | 2 |
| 149 | 4361438 | Защёлка | 2 |
| 150 | J900820 | Болт | 4 |
| 151 | J900814 | Болт | 4 |
| 152 | A590908 | Пружинная шайба | 8 |
| 153 | A590108 | Плоская шайба | 8 |
| 156 | 7031186 | Крышка | 1 |
| 158 | J901225 | Болт | 6 |
| 159 | A590912 | Пружинная шайба | 6 |
| 160 | 449490 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
