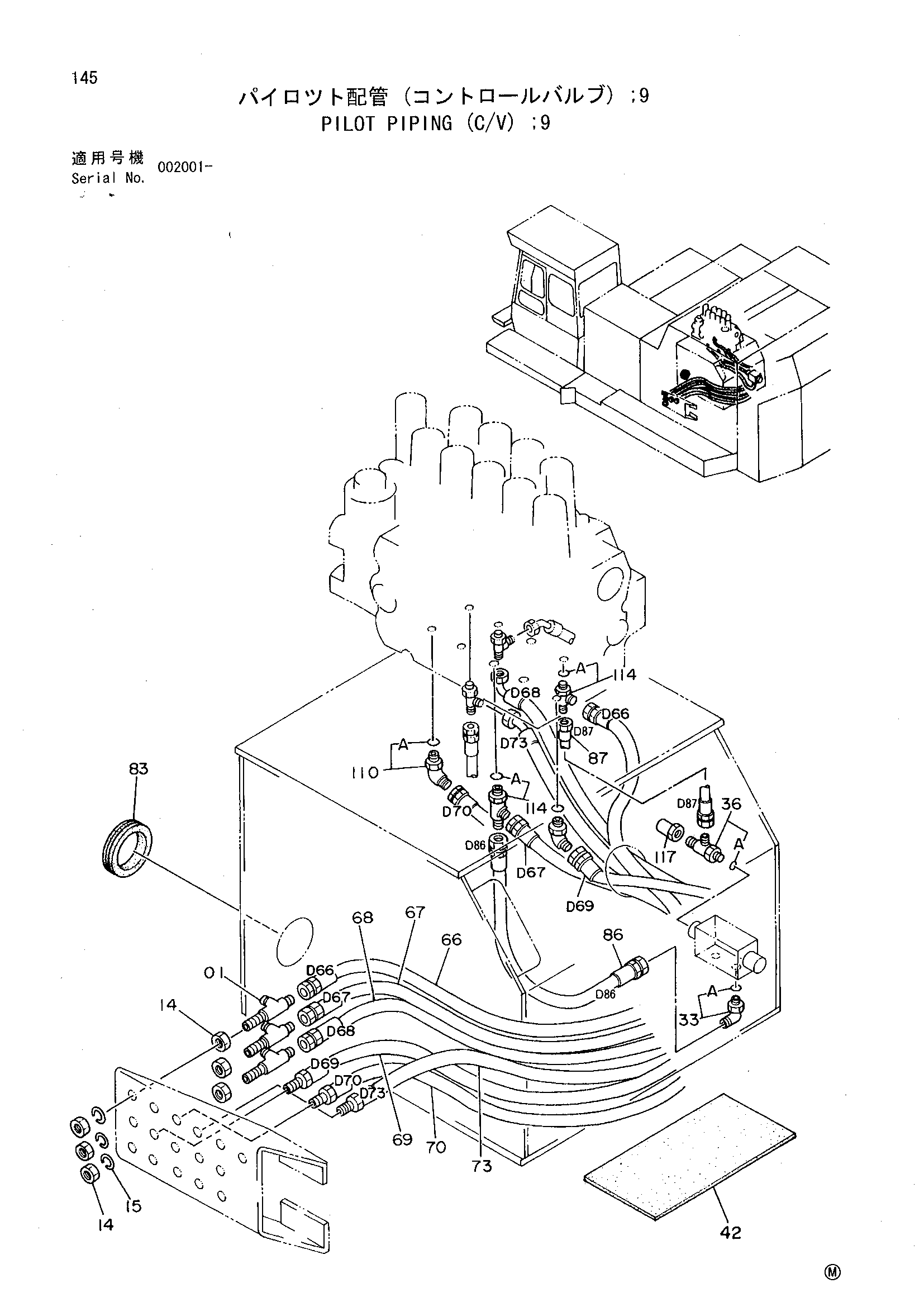

Пилотные гидролинии (C/V) 9 — HITACHI EX1100-3
Заводская схема «Пилотные гидролинии (C/V) 9» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4247260 | Тройник | 3 |
| 14 | 4202531 | Гайка | 6 |
| 15 | A590916 | Пружинная шайба | 3 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4155962 | Резиновая прокладка | 3 |
| 66 | 4275094 | Шланг | 1 |
| 67 | 4275095 | Шланг | 1 |
| 68 | 4275096 | Шланг | 1 |
| 69 | 4275097 | Шланг | 1 |
| 70 | 4275098 | Шланг | 1 |
| 73 | 4275168 | Шланг | 1 |
| 83 | 4221019 | Резиновая втулка | 1 |
| 86 | 4364572 | Шланг | 1 |
| 87 | 4364573 | Шланг | 1 |
| 110 | 4190244 | Угловой штуцер | 2 |
| 110A | 4509180 | Уплотнительное кольцо | 1 |
| 114 | 4239713 | Тройник | 2 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
| 117 | 4177307 | Унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
