Гидробак — HITACHI EX1100-3

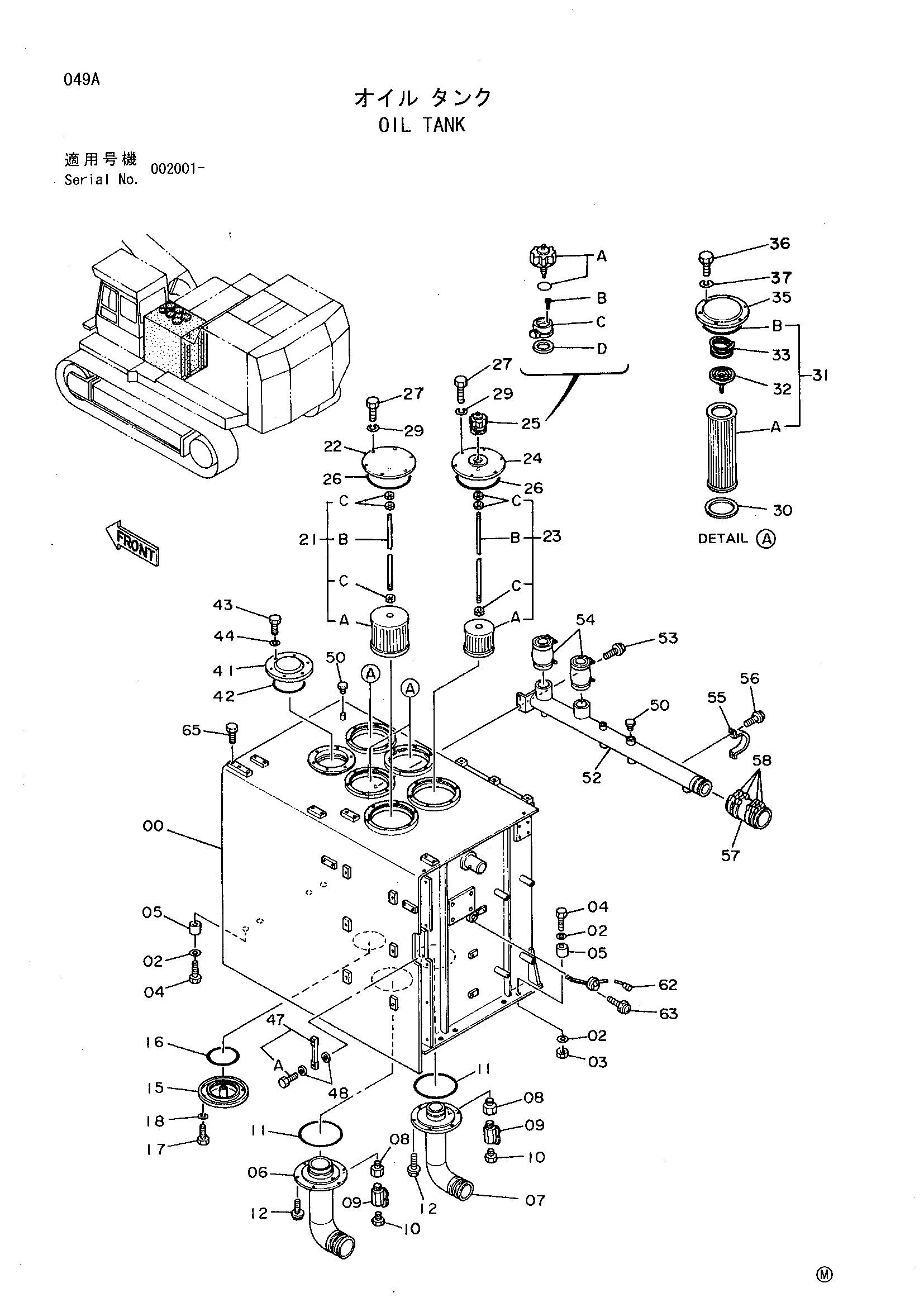

Заводская схема «Гидробак» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005170 | Гидробак | 1 |
| 02 | 4018545 | Шайба | 12 |
| 03 | J951020 | Гайка | 4 |
| 04 | J932090 | Болт | 8 |
| 05 | 4257192 | Проставка | 8 |
| 06 | 8045240 | Трубка | 1 |
| 07 | 8045241 | Трубка | 1 |
| 08 | 4185719 | Адаптер | 2 |
| 09 | 4194712 | Кран | 2 |
| 10 | 4509122 | Пробка | 2 |
| 11 | A811220 | Уплотнительное кольцо | 2 |
| 12 | J011025 | Болт с шайбой | 12 |
| 15 | 8045181 | Фланец | 1 |
| 16 | A810160 | Уплотнительное кольцо | 1 |
| 17 | M111022 | Болт | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
| 21 | 4244123 | Всасывающий фильтр | 1 |
| 21A | 4237660 | Сетчатый фильтр | 1 |
| 21B | 4280266 | Шток | 1 |
| 21C | J950010 | Гайка | 3 |
| 22 | 8061945 | Крышка | 1 |
| 23 | 4244124 | Всасывающий фильтр | 1 |
| 23A | 4210224 | Сетчатый фильтр | 1 |
| 23B | 4280265 | Шток | 1 |
| 23C | J950010 | Гайка | 3 |
| 24 | 8061926 | Крышка | 1 |
| 25 | 4178684 | Сапун | 1 |
| 25A | 4222874 | Фильтр | 1 |
| 25B | M340516 | Болт с внутренним шестигранником | 3 |
| 25C | 4222875 | Корпус | 1 |
| 25D | 4222876 | Манжета | 1 |
| 26 | A811220 | Уплотнительное кольцо | 2 |
| 27 | J901020 | Болт | 12 |
| 29 | A590910 | Пружинная шайба | 12 |
| 30 | 4250293 | Резиновая прокладка | 3 |
| 31 | 4206705 | Элемент фильтр в сборе | 3 |
| 31A | 4180416 | Фильтрующий элемент | 1 |
| 31B | A810190 | Уплотнительное кольцо | 1 |
| 32 | 4180414 | Клапан | 3 |
| 33 | 4050732 замена: 4226549 | Пружина | 3 |
| 33 | 4226549 | Пружина | 3 |
| 35 | 4204057 | Крышка | 3 |
| 36 | J901020 | Болт | 18 |
| 37 | A590910 | Пружинная шайба | 18 |
| 41 | 8023981 | Крышка | 1 |
| 42 | A810160 | Уплотнительное кольцо | 1 |
| 43 | M111022 | Болт | 6 |
| 44 | A590910 | Пружинная шайба | 6 |
| 47 | 8053499 | Указатель уровня | 1 |
| 47A | 4100967 | Болт | 2 |
| 48 | 449558 | Уплотнительная шайба | 4 |
| 50 | 446536 | Пробка | 2 |
| 52 | 7031325 | Трубка | 1 |
| 53 | J011020 | Болт с шайбой | 2 |
| 54 | 4071215 | Муфта | 2 |
| 55 | 4000910 | Хомут трубки | 1 |
| 56 | J011225 | Болт с шайбой | 2 |
| 57 | 4300779 | Резиновый шланг | 1 |
| 58 | 4263766 | Хомут шланга | 4 |
| 62 | 4315415 | Выключатель уровень | 1 |
| 63 | J460512 | Винт с шайбой | 3 |
| 65 | J912030 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
