Пилотные гидролинии (C/V) 2 — HITACHI EX1100-3

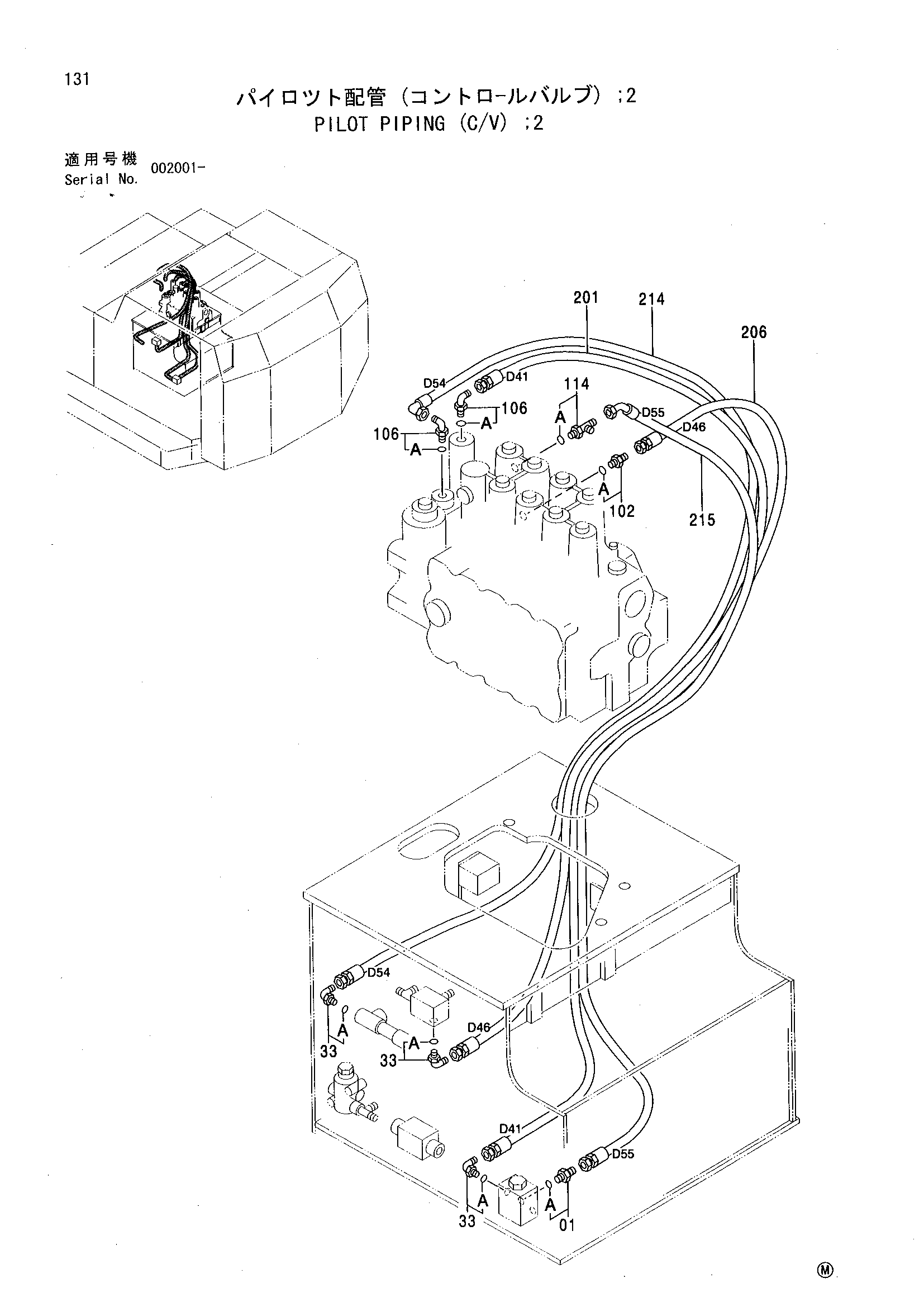

Заводская схема «Пилотные гидролинии (C/V) 2» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 102 | 4200465 | Адаптер | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
| 106 | 4154670 | Угловой штуцер | 2 |
| 106A | 957366 | Уплотнительное кольцо | 1 |
| 114 | 4239713 | Тройник | 3 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
| 201 | 4364556 | Шланг | 1 |
| 206 | 4364561 | Шланг | 1 |
| 214 | 4364569 | Шланг | 1 |
| 215 | 4364570 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
