Поддерживающий каток (левый) — HITACHI EX1100-3

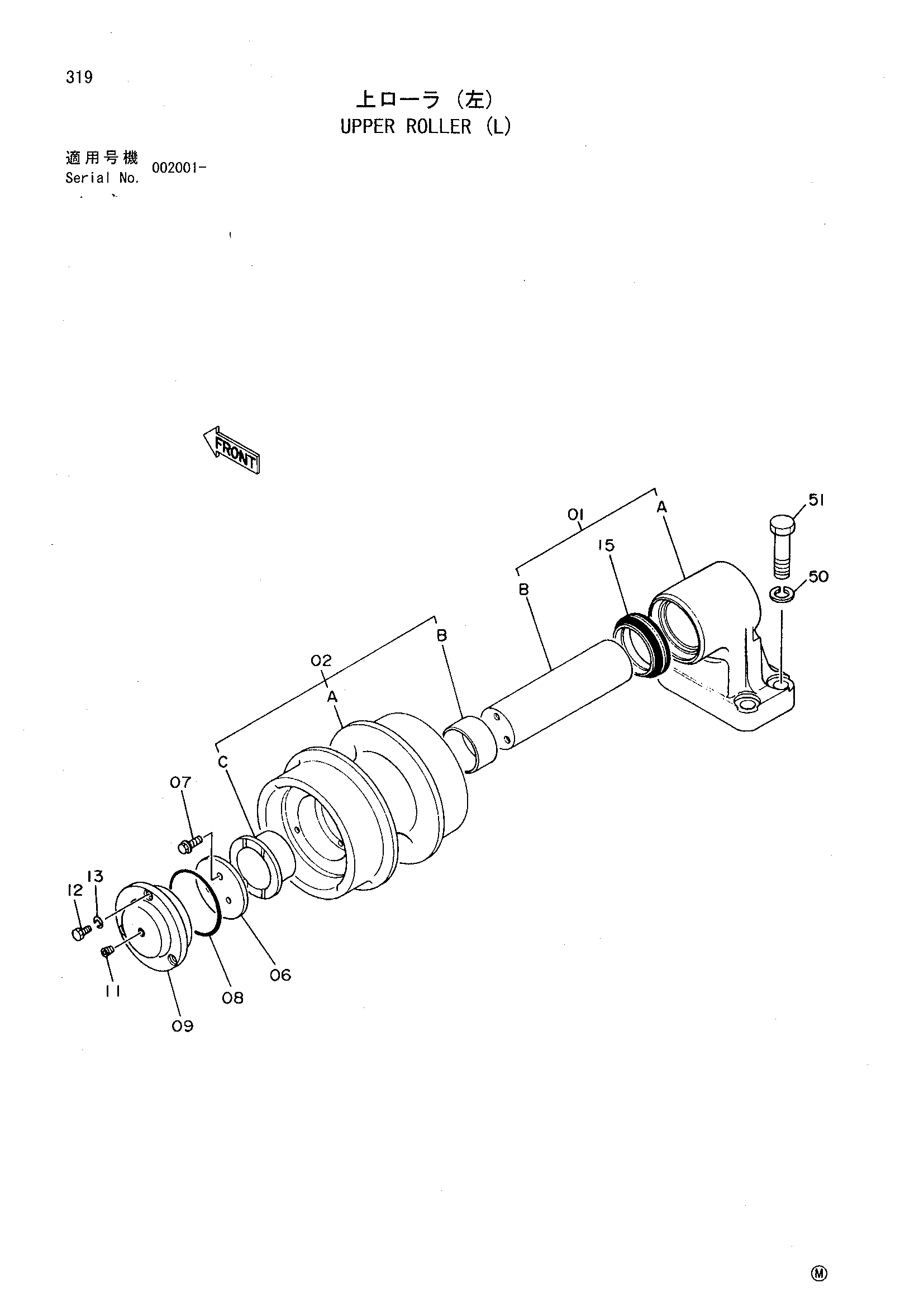

Заводская схема «Поддерживающий каток (левый)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 9078675 | Поддерживающий каток в сборе | 3 |
| 01 | 9091505 | Кронштейн в сборе | 1 |
| 02 | 9091506 | Ролик | 1 |
| 02A | 7019133 | Ролик | 1 |
| 02B | 3040561 | Втулка | 1 |
| 02C | 3040562 | Втулка | 1 |
| 06 | 4215457 | Упорная пластина | 1 |
| 07 | M341020 | Болт с внутренним шестигранником | 3 |
| 08 | A810105 | Уплотнительное кольцо | 1 |
| 09 | 3040559 | Крышка | 1 |
| 11 | 94-2011 | Пробка | 1 |
| 12 | J901028 | Болт | 3 |
| 13 | A590910 | Пружинная шайба | 3 |
| 15 | 4155698 | Комплект уплотнений | 1 |
| 50 | 4018545 | Шайба | 12 |
| 51 | J932075 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
