Шестерённый насос — HITACHI EX1100-3

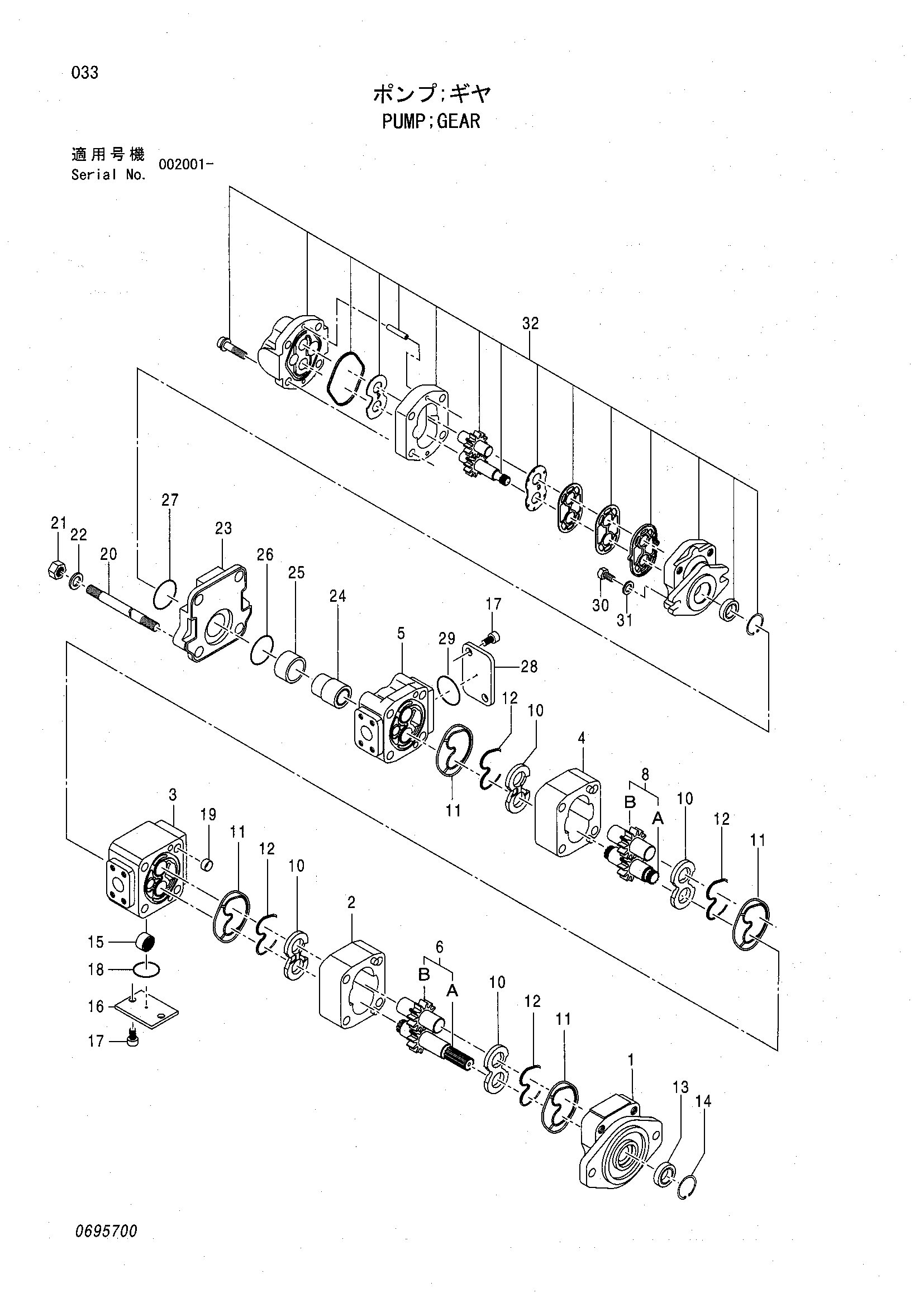

Заводская схема «Шестерённый насос» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4359575 | Шестерённый насос | 1 | |
| 1 | 0695701 | Фланец | 1 |
| 3 | 0695702 | Пластина | 1 |
| 5 | 0695703 | Пластина | 1 |
| 6 | 0695704 | Шестерня | 1 |
| 8 | 0695705 | Шестерня | 1 |
| 10 | 0695706 | Пластина прес. | 4 |
| 11 | 0695707 | Уплотнение пластина | 4 |
| 12 | 0695708 | Опорное кольцо | 4 |
| 13 | 0695709 | Масляное уплотнение | 1 |
| 14 | 930453 | Стопорное кольцо | 1 |
| 15 | 0695710 | Муфта | 1 |
| 16 | 0695711 | Крышка | 1 |
| 17 | 0695712 | Болт с внутренним шестигранником | 4 |
| 18 | A810055 | Уплотнительное кольцо | 1 |
| 19 | 0695713 | Стабилизер | 4 |
| 20 | 0695714 | Болт шпилька | 4 |
| 21 | 0163407 | Гайка | 4 |
| 22 | 0695715 | Плоская шайба | 4 |
| 23 | 0695716 | Пластина | 1 |
| 24 | 0695717 | Муфта | 1 |
| 25 | 0695718 | Палец довел | 1 |
| 26 | 0238501 | Уплотнительное кольцо | 1 |
| 27 | 984623 | Уплотнительное кольцо | 1 |
| 28 | 0695719 | Крышка | 1 |
| 29 | 4018880 | Уплотнительное кольцо | 1 |
| 30 | 0695720 | Болт | 2 |
| 31 | 0695721 | Шайба | 2 |
| 32 | 0695722 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
