Трансмиссия (насос) — HITACHI EX1100-3

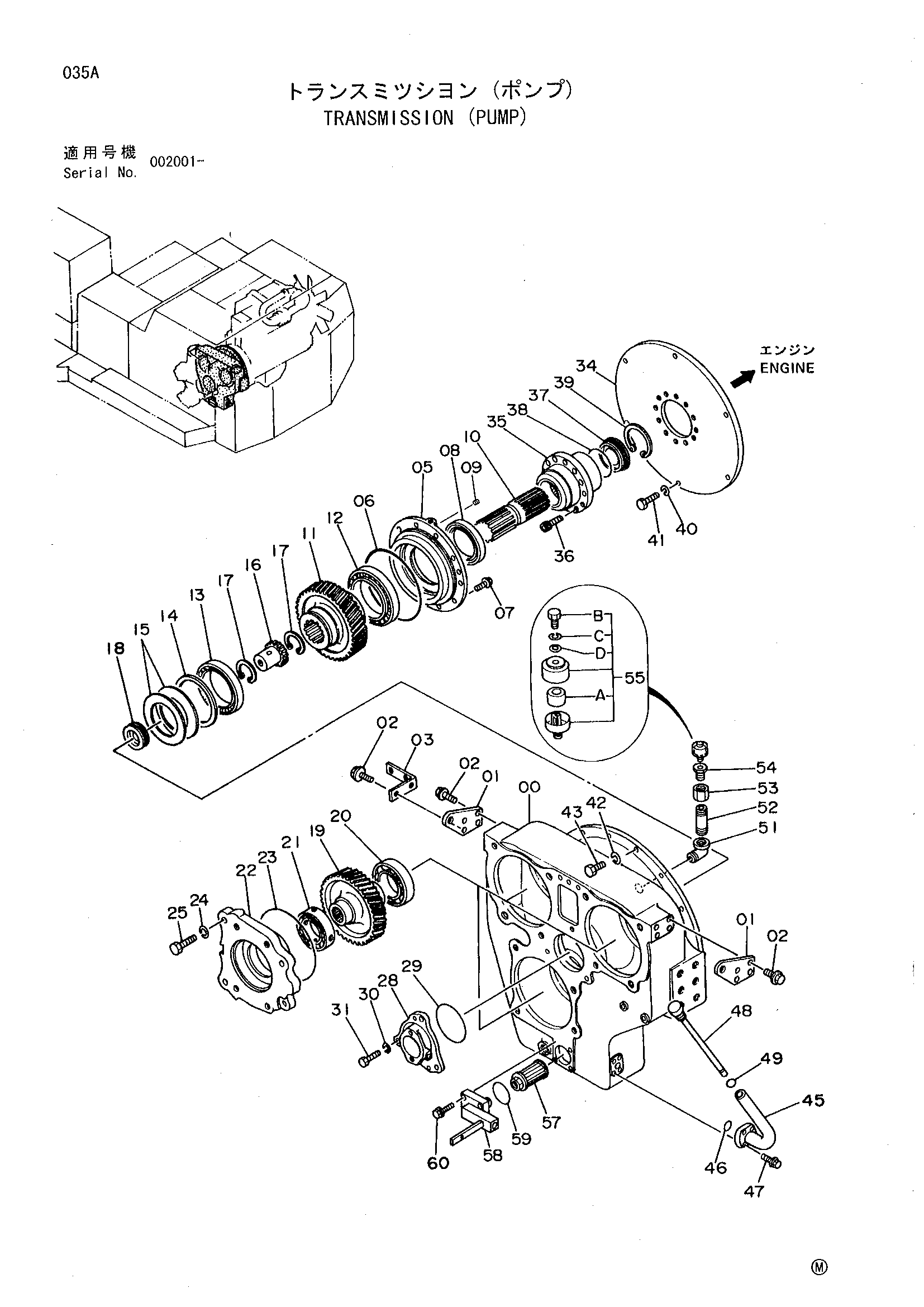

Заводская схема «Трансмиссия (насос)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-6 | 9168771 | Трансмиссия насос | 1 |
| 00 | 0002697 | Корпус трансмиссия | 1 |
| 01 | 4178962 | Кронштейн | 2 |
| 02 | J011235 | Болт с шайбой | 8 |
| 03 | 4335806 | Кронштейн | 1 |
| 05 | 2027619 замена: 2045608 | Картридж | 1 |
| 05 | 2027619 замена: 94-2010 | Картридж | 1 |
| 05 | 2045608 | Картридж | 1 |
| 06 | 4239721 | Уплотнительное кольцо | 1 |
| 07 | J011240 | Болт с шайбой | 10 |
| 08 | 4083852 | Масляное уплотнение | 1 |
| 09 | 94-2010 | Пробка | 1 |
| 10 | 2030956 | Вал | 1 |
| 11 | 2027620 | Шестерня | 1 |
| 12 | 4297166 | Роликовый подшипник | 1 |
| 13 | 4297164 | Роликовый подшипник | 1 |
| 14 | 4321187 | Проставка | 1 |
| 15 | 4297265 | Тарельчатая пружина | 1 |
| 16 | 3074414 замена: 3085263 | Муфта | 1 |
| 16 | 3085263 | Муфта | 1 |
| 17 | 4116290 | Стопорное кольцо | 2 |
| 18 | 4360606 | Проставка | 1 |
| 19 | 3074399 | Шестерня | 3 |
| 20 | 4095191 | Шариковый подшипник | 3 |
| 21 | 4236798 | Подшипник. спх.рол. | 3 |
| 22 | 2038589 | Картридж | 3 |
| 23 | 4239720 | Уплотнительное кольцо | 3 |
| 24 | A590920 | Пружинная шайба | 12 |
| 25 | M342071 | Болт с внутренним шестигранником | 12 |
| 28 | 2038585 | Крышка | 1 |
| 29 | 4239775 | Уплотнительное кольцо | 1 |
| 30 | A590914 | Пружинная шайба | 3 |
| 31 | J901440 | Болт | 3 |
| 34 | 3036553 | Пластина | 1 |
| 35 | 2030957 | HUB | 1 |
| 36 | M341845 | Болт с внутренним шестигранником | 12 |
| 37 | 3053543 | Пластина концевой | 1 |
| 38 | 4153547 | Уплотнительное кольцо | 1 |
| 39 | 991732 | Стопорное кольцо | 1 |
| 40 | A590916 | Пружинная шайба | 6 |
| 41 | 19H1373 | Болт | 6 |
| 42 | J21384 | Пружинная шайба | 12 |
| 43 | 4280338 | Болт | 12 |
| 45 | 8067805 | Трубка | 1 |
| 46 | A811040 | Уплотнительное кольцо | 1 |
| 47 | M341240 | Болт с внутренним шестигранником | 4 |
| 48 | 8036621 | Указатель уровня | 1 |
| 49 | 970486 | Уплотнительное кольцо | 1 |
| 51 | 94-0634 | Угловой штуцер | 1 |
| 52 | 4239821 | Трубка | 1 |
| 53 | 94-0691 | Переходник S | 1 |
| 54 | 94-1602 | Переходник | 1 |
| 55 | 4351039 | Сапун | 1 |
| 55A | 4211473 | Элемент | 1 |
| 55B | J900610 | Болт | 1 |
| 55C | A590906 | Пружинная шайба | 1 |
| 55D | A590106 | Плоская шайба | 1 |
| 57 | 4239648 | Всасывающий фильтр | 1 |
| 58 | 8065194 | Коллектор | 1 |
| 59 | A810080 | Уплотнительное кольцо | 1 |
| 60 | J011040 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
