Кондиционер (2) — HITACHI EX1100-3

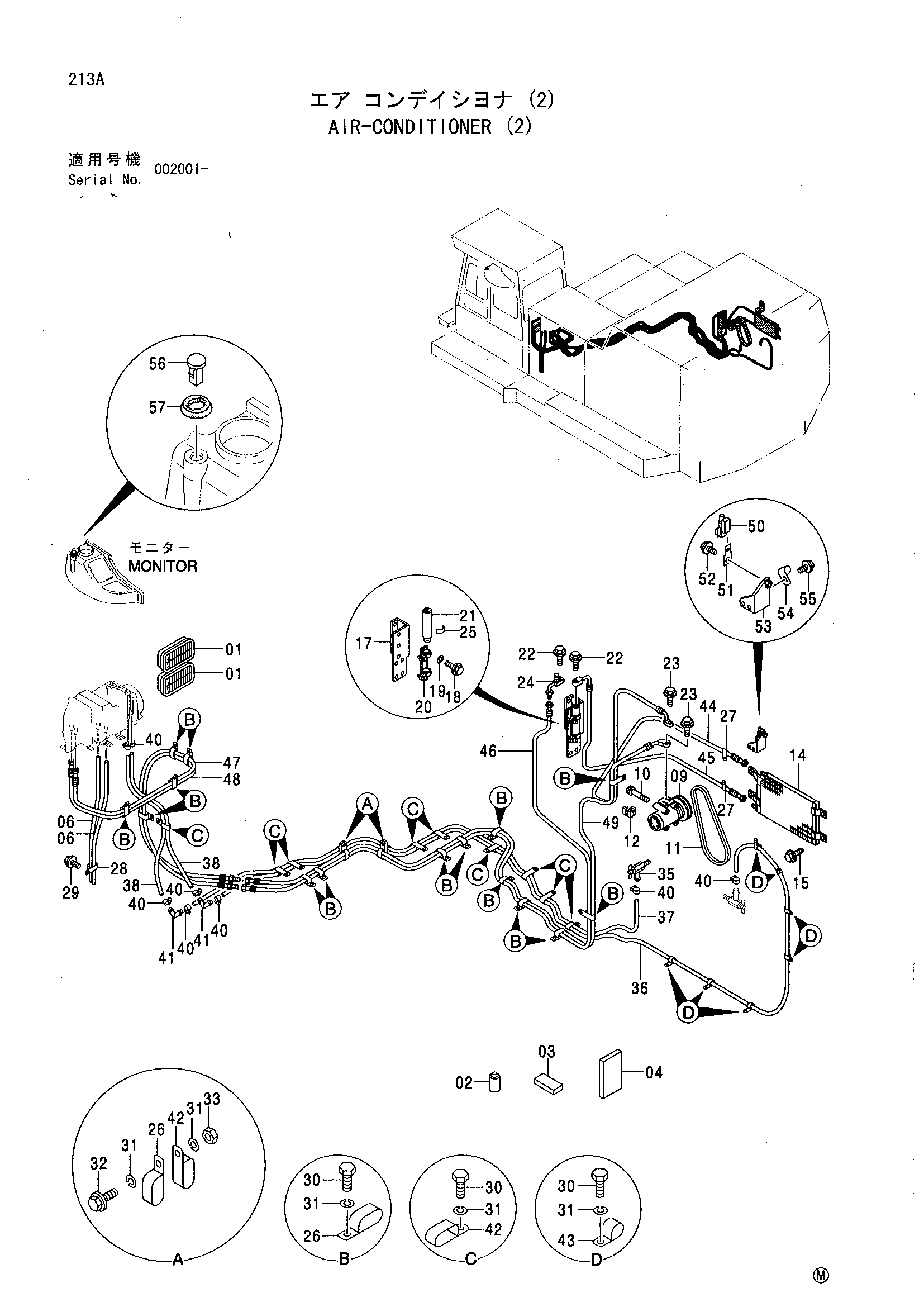

Заводская схема «Кондиционер (2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4251527	Фильтр	2
02	4351827	GAS	5
03	4235882	Защитный кожух	3
04	4235884	Защитный кожух	4
06	4251530	Шланг	2
09	4376245	Компрессор	1
10	M340880	Болт с внутренним шестигранником	4
11	4282123	Ремень V	1
12	4351773	Зажим	1
14	4356628	Конденсатор	1
15	J020820	Болт с шайбой	4
17	3059767	Кронштейн	1
18	J010816	Болт с шайбой	3
19	A590108	Плоская шайба	3
20	4333462	Держатель	1
21	4333461	Бак рекеивер	1
22	J020625	Болт с шайбой	2
23	J020630	Болт с шайбой	2
24	4376697	Трубка	1
25	4358258	Информационная табличка	1
26	4190266	Зажим	17
27	4190274	Зажим	2
28	4192035	Зажим	1
29	J021020	Болт с шайбой	1
30	J901020	Болт	32
31	A590910	Пружинная шайба	36
32	J901040	Болт	2
33	J950010	Гайка	2
35	4245743	Кран	1
36	4333418	Водяной шланг	1
37	4333439	Водяной шланг	1
38	4333442	Водяной шланг	2
40	4514699	Хомут шланга	8
41	4376262	Соединение трубка	2
42	4192034	Зажим	12
43	4190263	Зажим	7
44	4353905	Шланг	1
45	4353906	Шланг	1
46	4353908	Шланг	1
47	4376709	Шланг радиатора	1
48	4376710	Шланг радиатора	1
49	4376717	Шланг радиатора	1
50	4405815	Датчик	1
51	4411931	Кронштейн	1
52	J020820	Болт с шайбой	1
53	9753354	Кронштейн	1
54	4190261	Зажим	1
55	J021025	Болт с шайбой	2
56	4405814	Датчик	1
57	4405194	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
