Обратные трубопроводы (3) — HITACHI EX1100-3

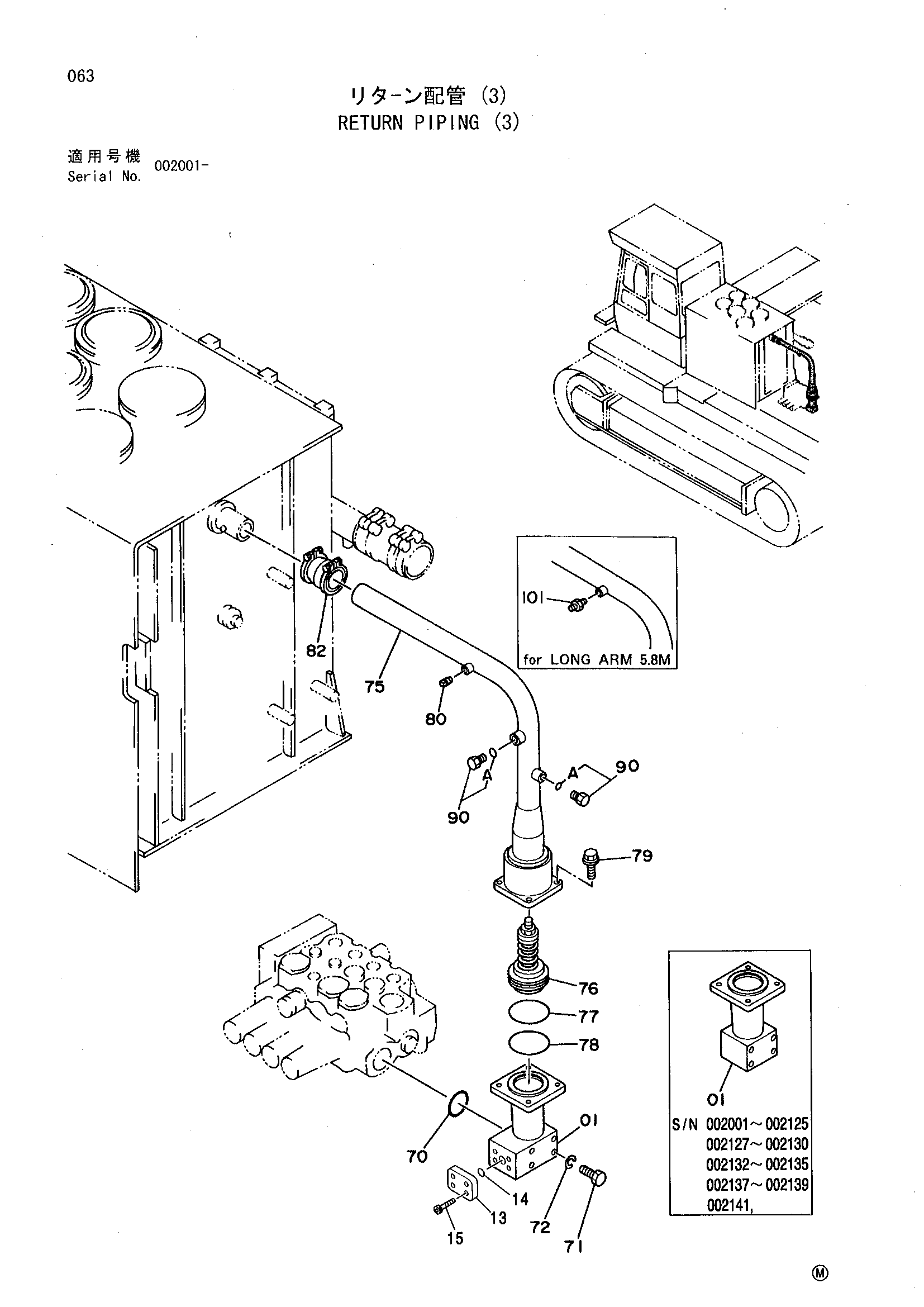

Заводская схема «Обратные трубопроводы (3)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8045174 замена: 8079881 | Трубка | 1 |
| 01 | 8045174 замена: 4118188 | Трубка | 1 |
| 01 | 8045174 замена: 4508805 | Трубка | 1 |
| 01 | 8045174 замена: M341445 | Трубка | 1 |
| 01 | 8045174 | Трубка | 1 |
| 01 | 8079881 | Трубка | 1 |
| 01 | 8079881 | Трубка | 1 |
| 01 | 8079881 | Трубка | 1 |
| 01 | 8079881 | Трубка | 1 |
| 01 | 8079881 | Трубка | 1 |
| 13 | 4118188 | Крышка | 1 |
| 13 | 4118188 | Крышка | 1 |
| 13 | 4118188 | Крышка | 1 |
| 13 | 4118188 | Крышка | 1 |
| 13 | 4118188 | Крышка | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 15 | M341445 | Болт с внутренним шестигранником | 4 |
| 15 | M341445 | Болт с внутренним шестигранником | 4 |
| 15 | M341445 | Болт с внутренним шестигранником | 4 |
| 15 | M341445 | Болт с внутренним шестигранником | 4 |
| 15 | M341445 | Болт с внутренним шестигранником | 4 |
| 70 | A810075 | Уплотнительное кольцо | 1 |
| 71 | J901407 | Болт | 4 |
| 72 | A590914 | Пружинная шайба | 4 |
| 75 | 8045265 | Трубка | 1 |
| 76 | 4207000 замена: 4433094 | Клапан | 1 |
| 76 | 4433094 | Клапан | 1 |
| 77 | A810115 | Уплотнительное кольцо | 1 |
| 78 | A810145 | Уплотнительное кольцо | 1 |
| 79 | J011240 | Болт с шайбой | 4 |
| 80 | 446536 | Пробка | 1 |
| 82 | 4067833 | Муфта | 1 |
| 90 | 4174542 | Пробка | 2 |
| 90A | 4506424 | Уплотнительное кольцо | 1 |
| 101 | 4215648 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
