Пилотные гидролинии (C/V) 5 — HITACHI EX1100-3

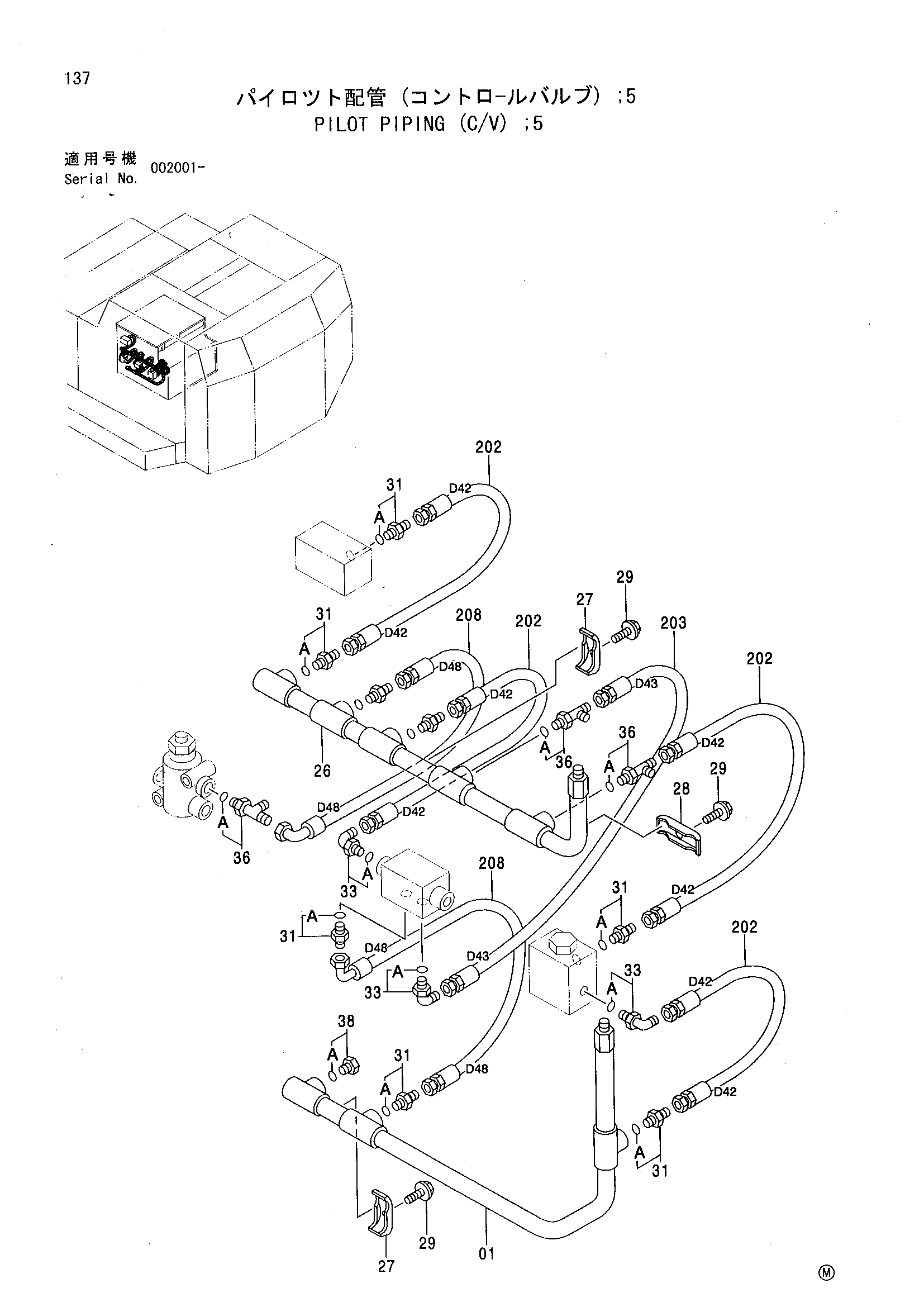

Заводская схема «Пилотные гидролинии (C/V) 5» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8045362 | Трубка | 1 |
| 26 | 8045363 | Трубка | 1 |
| 27 | 4138227 | Хомут трубки | 2 |
| 28 | 4053593 | Хомут трубки | 1 |
| 29 | J011040 | Болт с шайбой | 3 |
| 31 | 4200465 | Адаптер | 9 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 202 | 4364557 | Шланг | 4 |
| 203 | 4364558 | Шланг | 1 |
| 208 | 4364563 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
