Пилотные гидролинии (насос) 6 — HITACHI EX1100-3

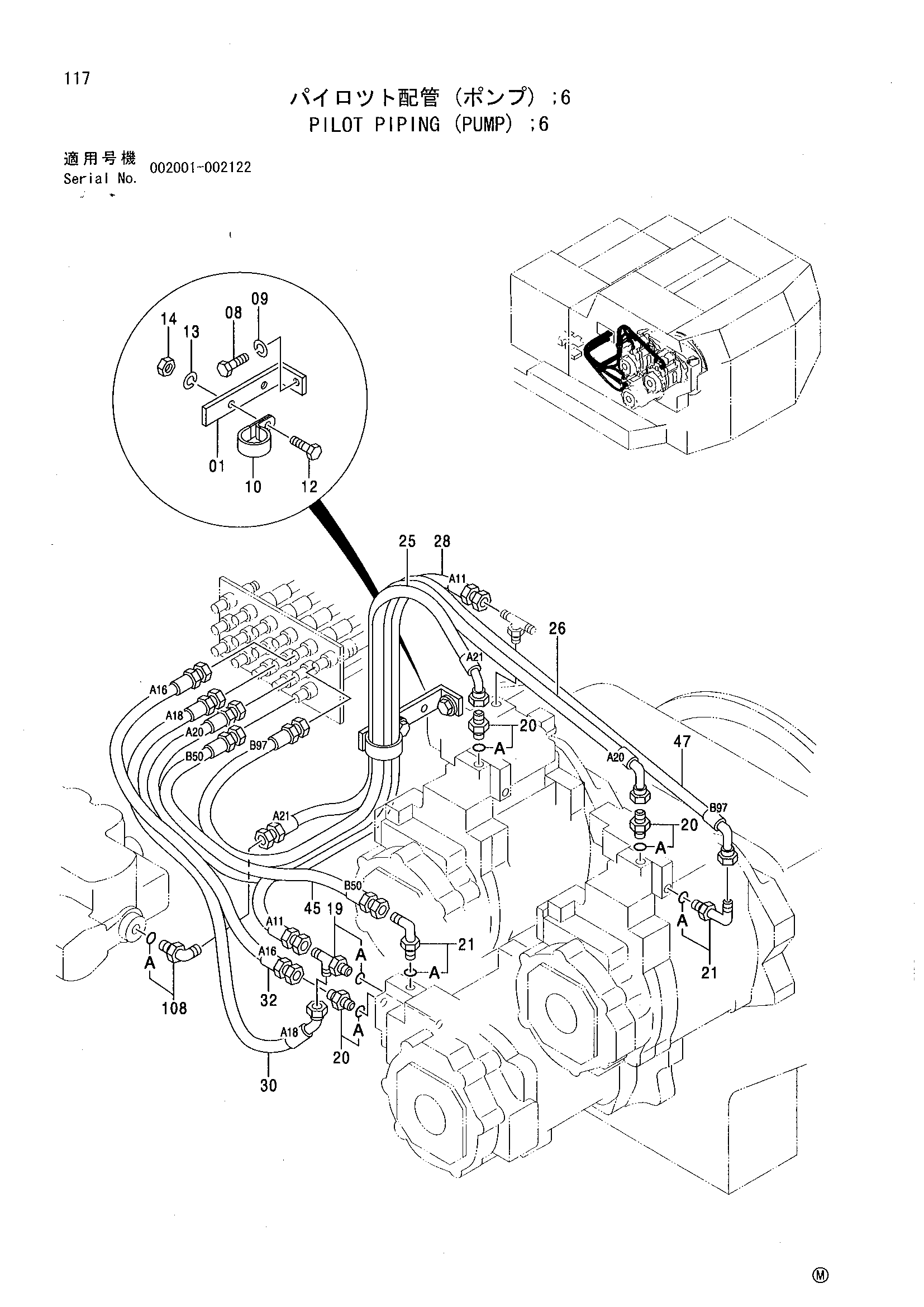

Заводская схема «Пилотные гидролинии (насос) 6» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4253292 | Кронштейн | 1 |
| 08 | J901625 | Болт | 1 |
| 09 | A590916 | Пружинная шайба | 1 |
| 10 | 4193848 | Зажим | 1 |
| 12 | J901018 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 14 | J950010 | Гайка | 1 |
| 19 | 4203171 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200465 | Адаптер | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4278441 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4274948 | Шланг | 1 |
| 26 | 4274947 | Шланг | 1 |
| 28 | 4274938 | Шланг | 1 |
| 30 | 4274945 | Шланг | 1 |
| 32 | 4274943 | Шланг | 1 |
| 45 | 4274967 | Шланг | 1 |
| 47 | 4385339 | Шланг | 1 |
| 108 | 4154670 | Угловой штуцер | 1 |
| 108A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
