Гидролинии рабочего оборудования 1 (BE стрела) — HITACHI EX1100-3

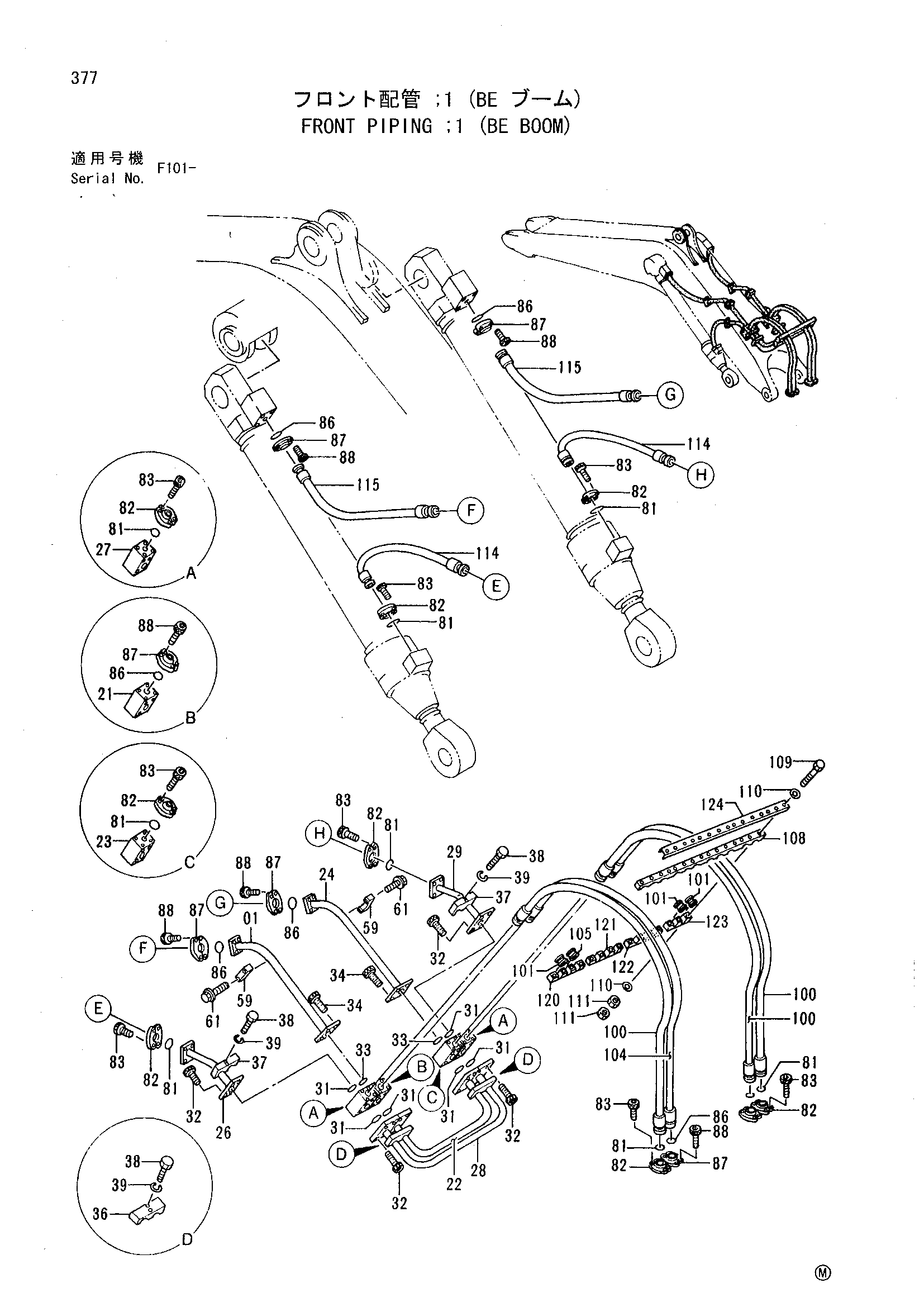

Заводская схема «Гидролинии рабочего оборудования 1 (BE стрела)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8050142 | Трубка | 1 |
| 21 | 3051571 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3051570 | Блок | 1 |
| 24 | 8050141 | Трубка | 1 |
| 26 | 8048391 | Трубка | 1 |
| 27 | 3051569 | Блок | 2 |
| 28 | 8048390 | Трубка | 1 |
| 29 | 8048389 | Трубка | 1 |
| 31 | 4508805 | Уплотнительное кольцо | 6 |
| 32 | M341445 | Болт с внутренним шестигранником | 24 |
| 33 | 4510169 | Уплотнительное кольцо | 2 |
| 34 | M341650 | Болт с внутренним шестигранником | 8 |
| 36 | 4130261 | Хомут трубки | 2 |
| 37 | 4259519 | Хомут трубки | 2 |
| 38 | J901485 | Болт | 8 |
| 39 | A590914 | Пружинная шайба | 8 |
| 59 | 4269729 | Хомут трубки | 2 |
| 61 | J011285 | Болт с шайбой | 4 |
| 81 | 4508805 | Уплотнительное кольцо | 10 |
| 82 | 4089703 | Разъёмный фланец | 20 |
| 83 | M341445 | Болт с внутренним шестигранником | 40 |
| 86 | 4510169 | Уплотнительное кольцо | 6 |
| 87 | 4075854 | Разъёмный фланец | 12 |
| 88 | M341650 | Болт с внутренним шестигранником | 24 |
| 100 | 4287155 | Шланг | 3 |
| 101 | 4271800 | Втулка | 3 |
| 104 | 4287151 | Шланг | 1 |
| 105 | 4271801 | Втулка | 1 |
| 108 | 3072380 | Хомут | 1 |
| 109 | J901010 | Болт | 15 |
| 110 | J217083 | Шайба | 30 |
| 111 | J950010 | Гайка | 30 |
| 114 | 4268194 | Шланг | 2 |
| 115 | 4268195 | Шланг | 2 |
| 120 | 4349850 | Хомут | 1 |
| 121 | 4349851 | Хомут | 1 |
| 122 | 4349852 | Хомут | 1 |
| 123 | 4349853 | Хомут | 1 |
| 124 | 3072409 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
