Гидролинии рабочего оборудования (рукоять) — HITACHI EX1100-3

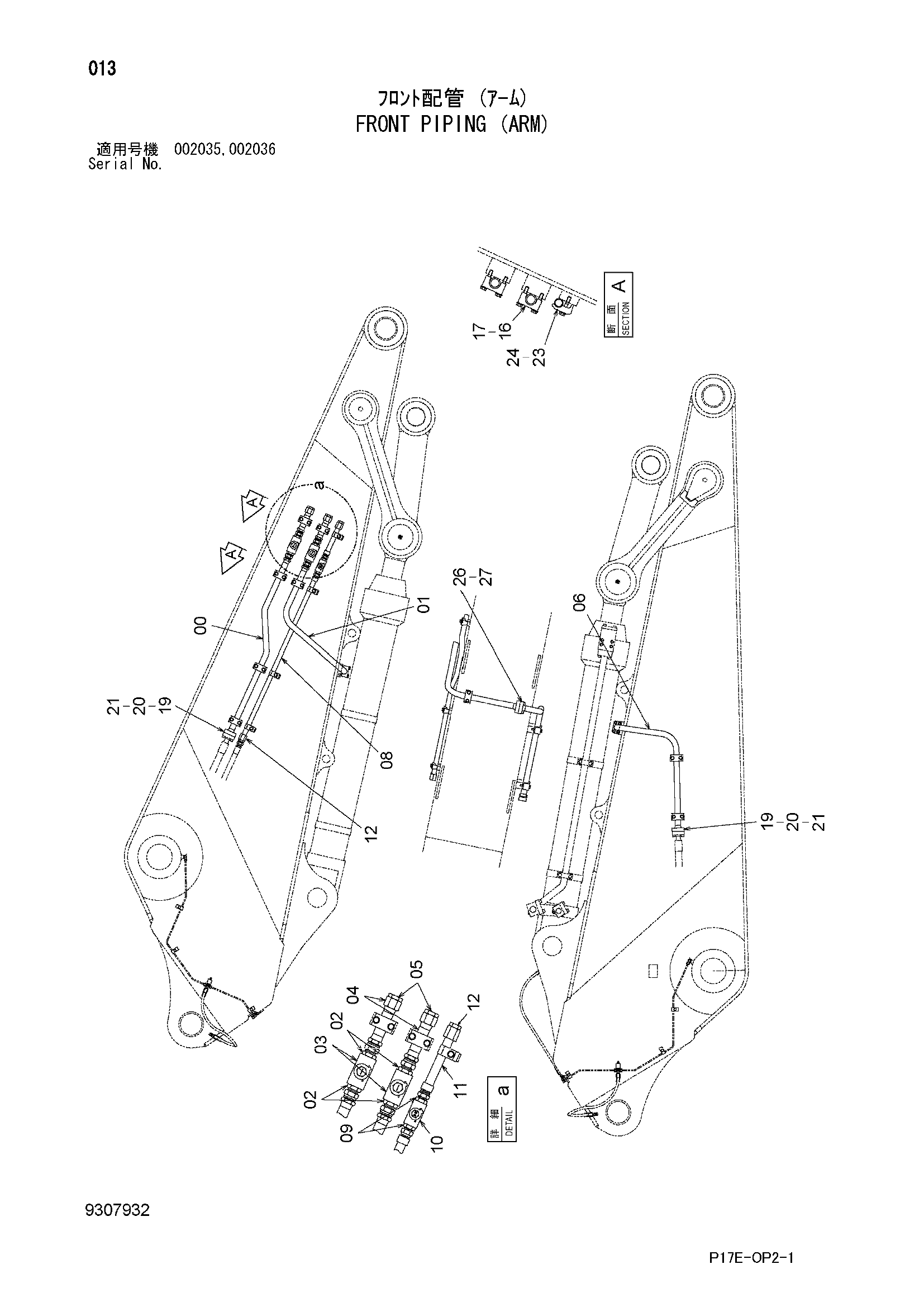

Заводская схема «Гидролинии рабочего оборудования (рукоять)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084157 | Трубка | 1 |
| 01 | 8119764 | Трубка | 1 |
| 02 | 4042035 | Адаптер | 4 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 03 | 4626275 | Запорный клапан | 2 |
| 04 | 9754840 | Трубка | 2 |
| 05 | 4154693 | Пробка | 2 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 06 | 8119763 | Трубка | 1 |
| 08 | 9771699 | Трубка | 1 |
| 09 | 4042034 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4432055 | Запорный клапан | 1 |
| 11 | 9771702 | Трубка | 1 |
| 12 | 4113926 | Пробка | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4268428 | Хомут трубки | 9 |
| 17 | J271275 | Болт с шайбой | 18 |
| 17A | J901275 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4118188 | Крышка | 2 |
| 20 | M341445 | Болт с внутренним шестигранником | 8 |
| 21 | 4508805 | Уплотнительное кольцо | 2 |
| 23 | 4190127 | Хомут трубки | 4 |
| 24 | J271270 | Болт с шайбой | 4 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 1 |
| 27 | M341445 | Болт с внутренним шестигранником | 4 |
| 30 | 4141097 | Седло винта | 1 |
| 31 | 4276109 | Седло винта | 8 |
| 32 | 4356772 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
