Пилотные гидролинии (регулировочный) 4 — HITACHI EX1100-3

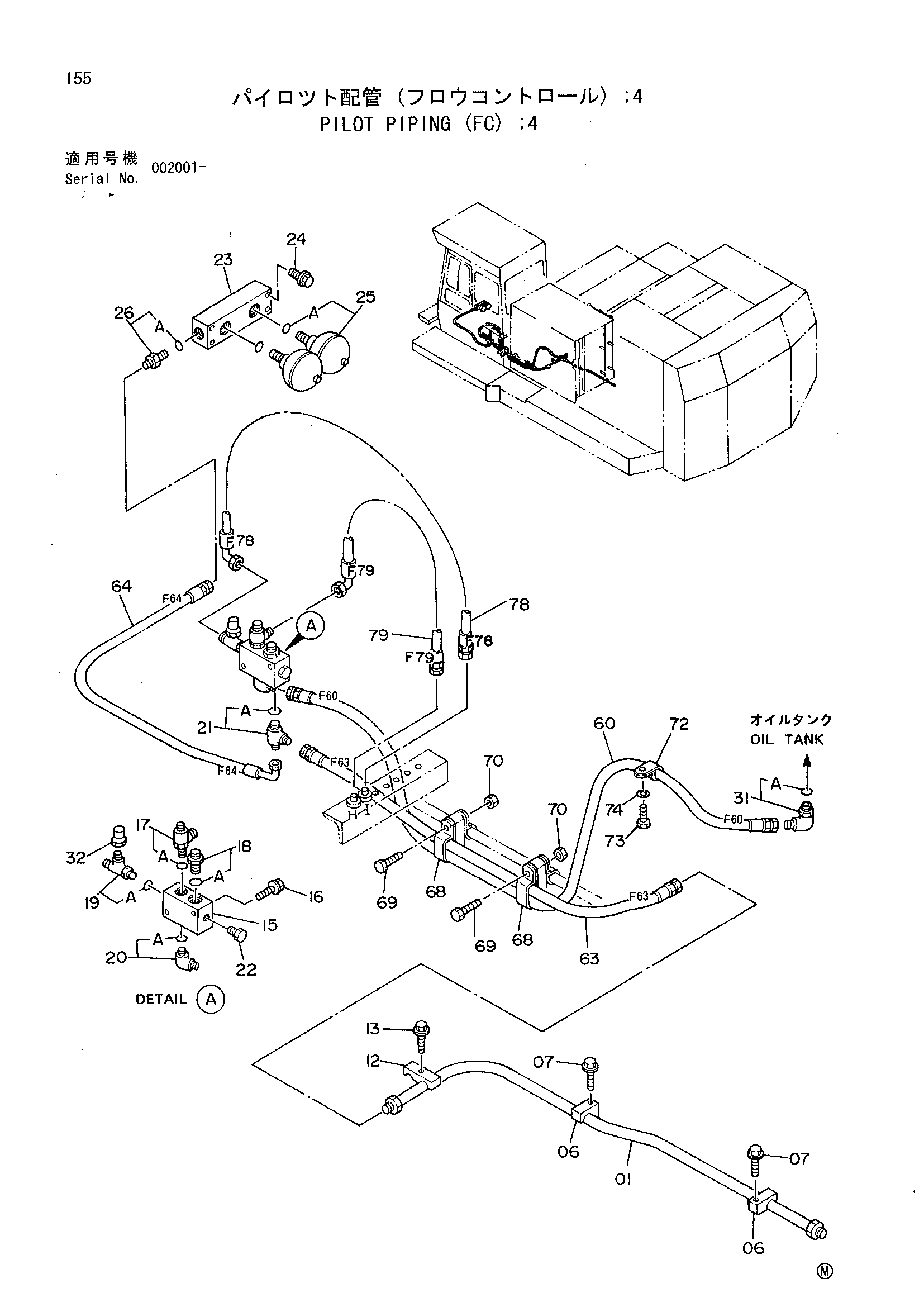

Заводская схема «Пилотные гидролинии (регулировочный) 4» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8045369 | Трубка | 1 |
| 06 | 4053595 | Хомут трубки | 2 |
| 07 | J011255 | Болт с шайбой | 2 |
| 12 | 4141806 | Хомут трубки | 1 |
| 13 | J011255 | Болт с шайбой | 1 |
| 15 | 3046867 | Коллектор | 1 |
| 16 | J011065 | Болт с шайбой | 2 |
| 17 | 4205363 | TEE: S | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4210361 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4205363 | TEE: S | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154672 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4245108 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 446536 | Пробка | 1 |
| 23 | 3046868 | Коллектор | 1 |
| 24 | J011065 | Болт с шайбой | 4 |
| 25 | 4195978 | Гидроаккумулятор | 2 |
| 25A | 954493 | Уплотнительное кольцо | 1 |
| 26 | 4200468 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4154672 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4223518 | Пробка унион | 1 |
| 60 | 4364593 | Шланг | 1 |
| 63 | 4364597 | Шланг | 1 |
| 64 | 4364596 | Шланг | 1 |
| 68 | 4190266 | Зажим | 2 |
| 69 | J901030 | Болт | 2 |
| 70 | J950010 | Гайка | 2 |
| 72 | 4190274 | Зажим | 1 |
| 73 | J901016 | Болт | 1 |
| 74 | A590910 | Пружинная шайба | 1 |
| 78 | 4364598 | Шланг | 1 |
| 79 | 4364599 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
