Центральный крышка — HITACHI EX1100-3

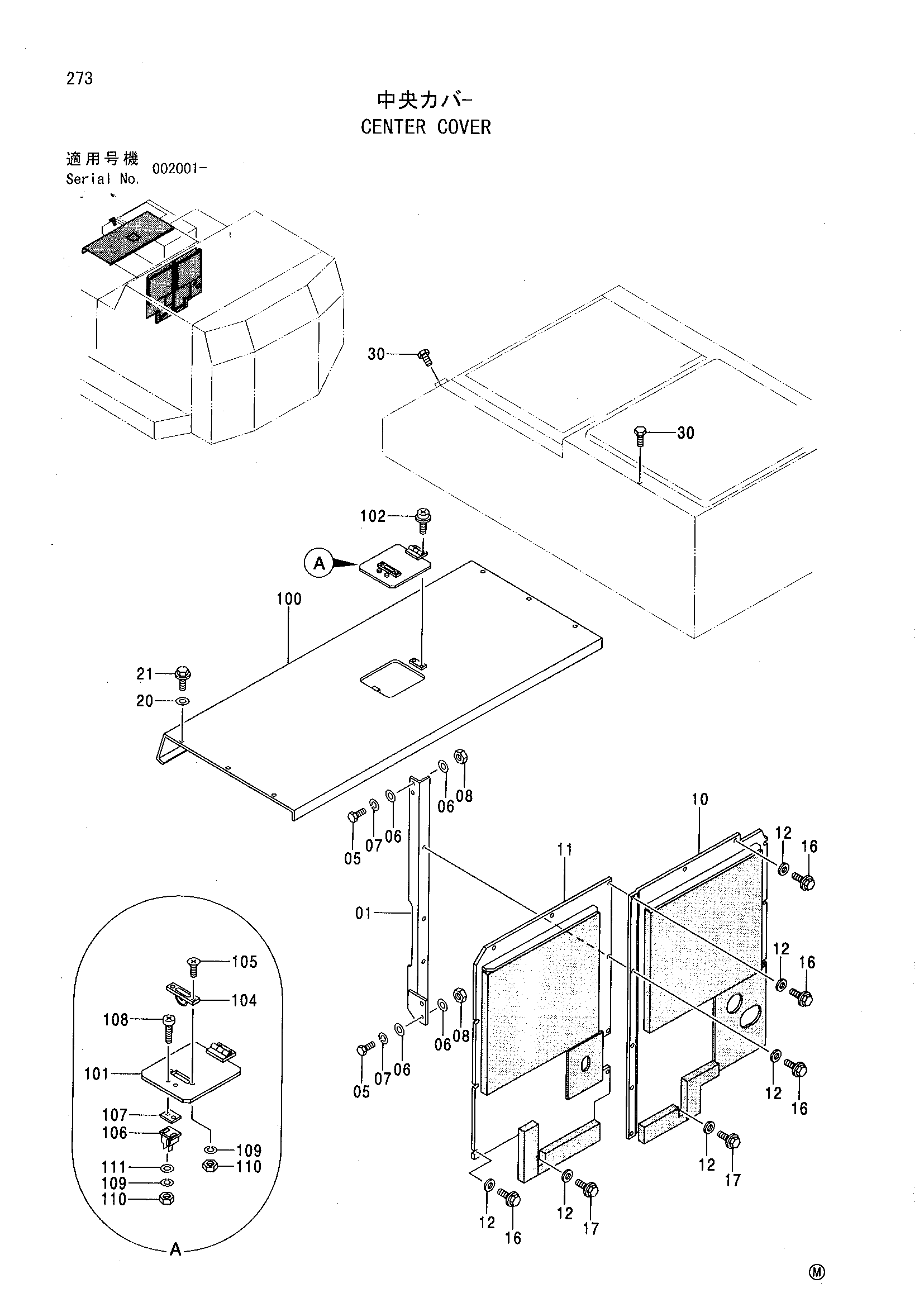

Заводская схема «Центральный крышка» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048053 | Опора | 1 |
| 05 | J901240 | Болт | 4 |
| 06 | 4086891 | Шайба | 8 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | J950012 | Гайка | 4 |
| 10 | 7023026 | Крышка | 1 |
| 11 | 7023027 | Крышка | 1 |
| 12 | 4086891 | Шайба | 16 |
| 16 | J011230 | Болт с шайбой | 14 |
| 17 | J011220 | Болт с шайбой | 2 |
| 20 | 4086891 | Шайба | 6 |
| 21 | J011225 | Болт с шайбой | 6 |
| 30 | J901216 | Болт | 2 |
| 100 | 7032687 | Крышка | 1 |
| 101 | 9746721 | Крышка | 1 |
| 102 | J450614 | Винт с шайбой | 2 |
| 104 | 4380279 | Рукоятка | 1 |
| 105 | M470410 | Винт | 2 |
| 106 | 4372725 | Ограничитель | 1 |
| 107 | 4380478 | Пластина | 1 |
| 108 | M430413 | Винт | 2 |
| 109 | A590904 | Пружинная шайба | 4 |
| 110 | M500403 | Гайка | 4 |
| 111 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
