Радиатор трубопроводы — HITACHI EX1100-3

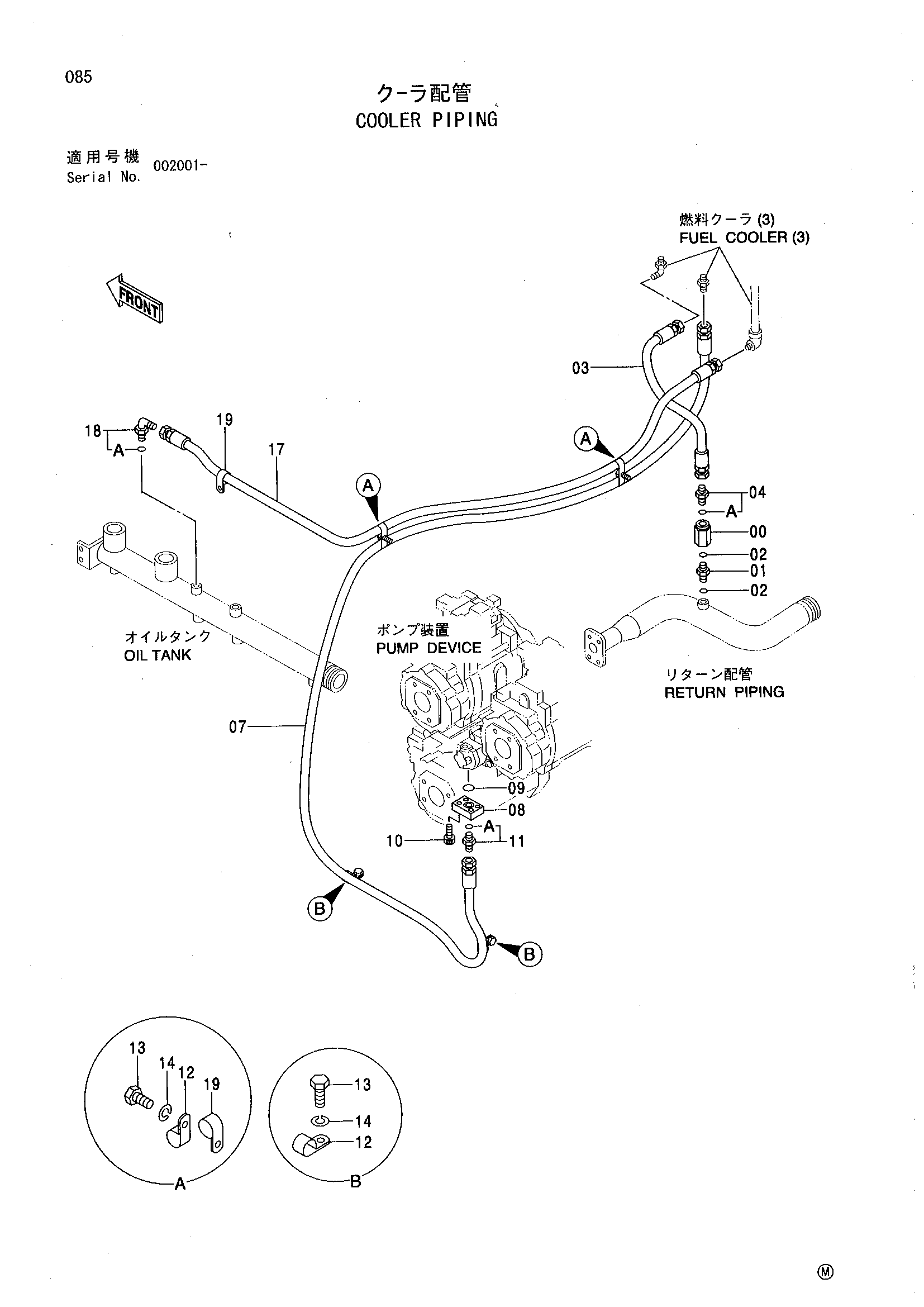

Заводская схема «Радиатор трубопроводы» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4363197 | Обратный клапан | 1 |
| 01 | 4362457 | Адаптер | 1 |
| 02 | 4506418 | Уплотнительное кольцо | 2 |
| 03 | 4349688 | Шланг | 1 |
| 04 | 4210361 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4373766 | Шланг | 1 |
| 08 | 3079151 | Фланец | 1 |
| 09 | A811035 | Уплотнительное кольцо | 1 |
| 10 | M341025 | Болт с внутренним шестигранником | 4 |
| 11 | 4317612 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4190263 | Зажим | 4 |
| 13 | J901020 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 17 | 4373765 | Шланг | 1 |
| 18 | 4154672 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4190263 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
