Провод жгут проводов — HITACHI EX1100-3

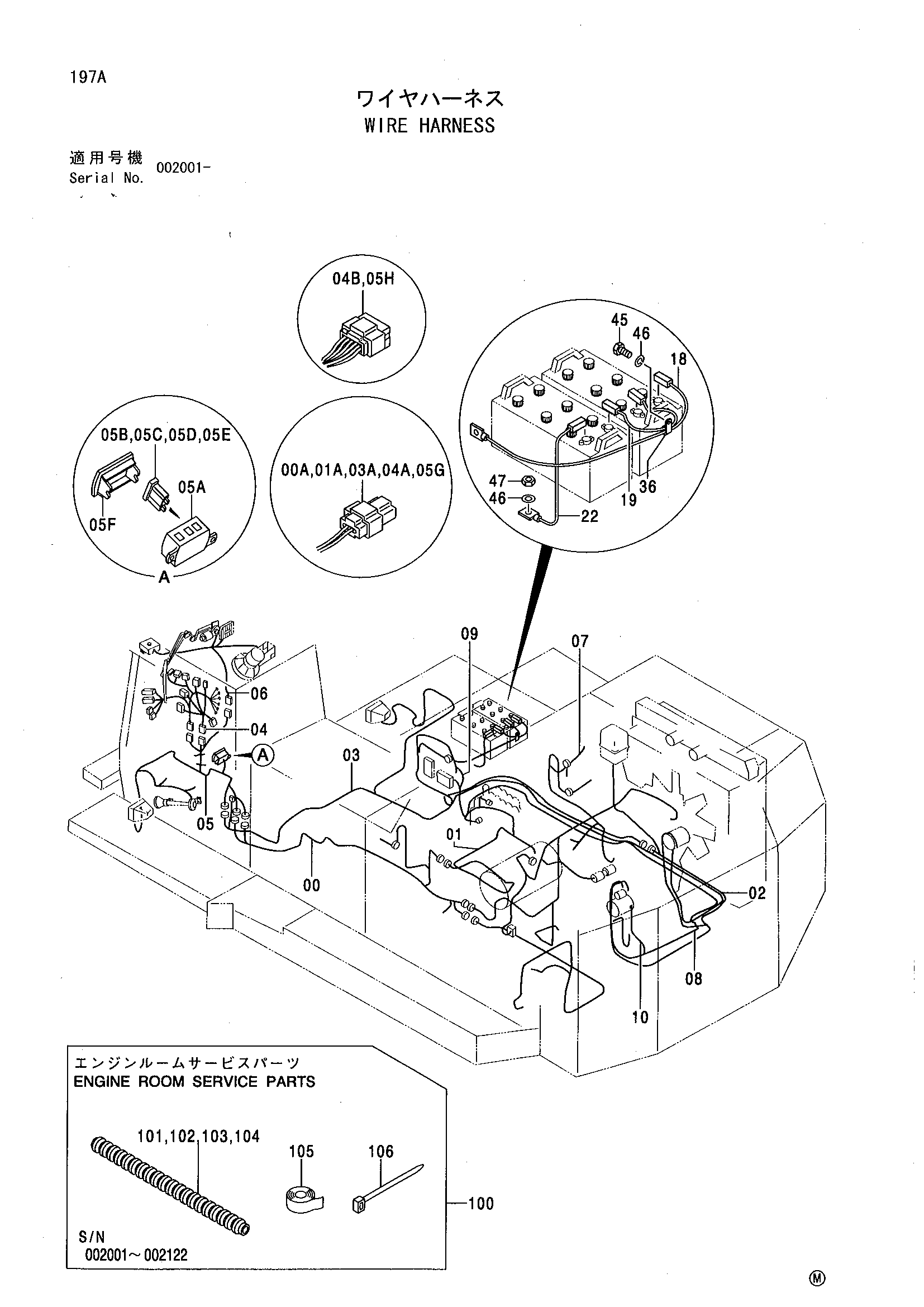

Заводская схема «Провод жгут проводов» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4414386 | Жгут проводов | 1 |
| 00 | 4450685 | Жгут проводов | 1 |
| 00A | 4288109 | Диод | 2 |
| 01 | 4415324 | Жгут проводов | 1 |
| 01A | 4288109 | Диод | 1 |
| 02 | 4415326 | Жгут проводов | 1 |
| 02 | 4450704 | Жгут проводов | 1 |
| 03 | 4415328 | Жгут проводов | 1 |
| 03 | 4450705 | Жгут проводов | 1 |
| 03A | 4288109 | Диод | 3 |
| 04 | 4415330 | Жгут проводов | 1 |
| 04 | 4450706 | Жгут проводов | 1 |
| 04A | 4288109 | Диод | 1 |
| 04B | 4385926 | Диод | 1 |
| 05 | 4415331 | Жгут проводов | 1 |
| 05 | 4450760 | Жгут проводов | 1 |
| 05A | 4413808 | Короб предохранитель | 1 |
| 05B | 4195593 | Предохранитель | 11 |
| 05C | 4195594 | Предохранитель | 4 |
| 05D | 4195596 | Предохранитель | 3 |
| 05E | 4195597 | Предохранитель | 2 |
| 05F | 4413830 | Крышка | 1 |
| 05G | 4288109 | Диод | 1 |
| 05H | 4385926 | Диод | 1 |
| 06 | 4415329 | Жгут проводов | 1 |
| 07 | 4415332 | Жгут проводов | 1 |
| 08 | 4415333 | Жгут проводов | 1 |
| 09 | 4415334 | Жгут проводов | 1 |
| 10 | 4415335 | Жгут проводов | 1 |
| 18 | 4292259 | Жгут проводов | 1 |
| 19 | 4292260 | Жгут проводов | 1 |
| 22 | 4322655 | Жгут проводов | 1 |
| 36 | 4192034 | Зажим | 1 |
| 45 | J901016 | Болт | 1 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | J950010 | Гайка | 1 |
| 100 | 4434432 | Комплект | 1 |
| 101 | 4434420 | Трубка | 1 |
| 102 | 4434426 | Трубка | 1 |
| 103 | 4434427 | Трубка | 1 |
| 104 | 4425863 | Трубка | 1 |
| 105 | 4425864 | Лента | 1 |
| 106 | 4289708 | Лента | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
